Klempnerei

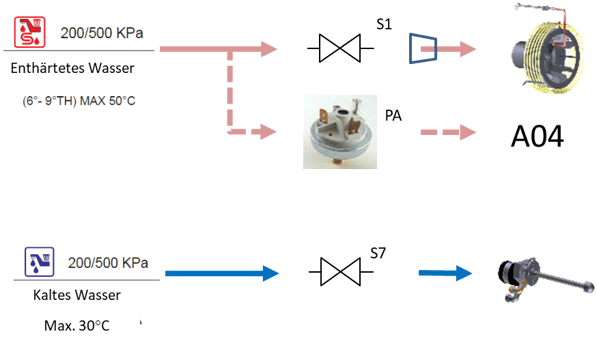

Das Wassersystem des Gerätes ist in zwei Teile unterteilt: den Enthärtungswasserkreislauf und den Kaltwasserkreislauf
Der Enthärteungswasserkreislauf wird zur Dampferzeugung genutzt
Für die Waschanlage wird unbehandeltes kaltes Wasser verwendet
Magnetventile
Magnetventile sind im Grunde alle gleich und zeichnen sich durch die Anzahl der Ausgänge und die Möglichkeit aus, dass an einem der Ausgänge keine elektrische Spule installiert ist.
Sie können jedes Magnetventil anhand des Namens identifizieren, der auf dem Draht aufgedruckt ist, der es verbindet
Dampf-Magnetventil S1
Dieses Magnetventil wird mit dem Frischwassereinlass verbunden und ist immer mit einem Durchflussregler ausgestattet.
Dieses Magnetventil wird über SD gesteuert und über Ø35 der Grundleiste gesteuert
Magnetventil Spülung S7
Dieses Magnetventil, Teil des Waschsystems, ist mit dem Kaltwassereinlass verbunden und hat keinen Durchflussregler, der durch Ø41 der Grundplatte gesteuert wird
Durchflussregler
Die Magnetventile, die für die Dampferzeugung verwendet werden, sind immer mit einem Durchflussregler ausgestattet, der unabhängig vom Versorgungsdruck die vorgegebene Wassermenge fördert.
Der Regler wird in den Ausgang des Magnetventils eingesetzt und dort mit Kraft in Position gedrückt.
