Plomberie

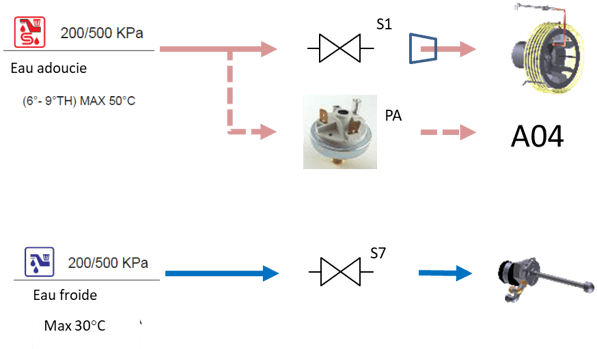

Le système d’eau de l’appareil est divisé en deux parties : le circuit d’eau adoucie et le circuit d’eau froide
Le circuit d’eau adoucie est utilisé pour générer de la vapeur
De l’eau froide non traitée est utilisée pour le système de lavage
Électrovannes
Les électrovannes sont fondamentalement toutes les mêmes et sont identifiées par le nombre de sorties et la possibilité qu’aucune bobine électrique ne soit installée sur l’une des sorties.
Vous pouvez identifier chaque électrovanne par le nom imprimé sur le fil qui la relie
Électrovanne vapeur S1
Cette électrovanne est connectée à l’entrée d’eau douce et dispose toujours d’un régulateur de débit.
Cette électrovanne est gérée par SD et est contrôlée par O35 de la plinthe
Électrovanne Flush S7
Cette électrovanne, qui fait partie du système de lavage, est reliée à l’entrée d’eau froide et n’a pas de régulateur de débit est contrôlée par O41 de la plinthe
Régulateurs de débit
Les électrovannes utilisées pour la production de vapeur sont toujours équipées d’un régulateur de débit pour fournir la quantité d’eau prédéterminée, quelle que soit la pression d’alimentation.
Le régulateur est inséré dans la sortie de l’électrovanne, où il est poussé en place avec force.
