Impianto idraulico
Il sistema idrico dell’apparecchio è diviso in due parti: il circuito dell’acqua addolcita e il circuito dell’acqua fredda
Il circuito dell'acqua addolcita viene utilizzato per generare il vapore
Per il sistema di lavaggio viene utilizzato l'acqua fredda non trattata
Elettrovalvole
Le elettrovalvole sono sostanzialmente tutte uguali e si identificano per il numero di uscite e per la possibilità che su una delle uscite non sia installata alcuna bobina elettrica.
È possibile identificare ciascun elettrovalvola dal nome stampato sul filo che la collega
Elettrovalvola vapore S1
Questa elettrovalvola è collegata all'ingresso dell'acqua dolce e ha sempre installato un regolatore di flusso.
Questa elettrovalvola è gestita da SD ed è controllata da O35 della scheda base
Elettrovalvola lavaggio S7
Questa elettrovalvola, parte del sistema di lavaggio, è collegata all'ingresso dell'acqua fredda e non ha regolatore di flusso è controllata da O41 della scheda base
Regolatori di flusso

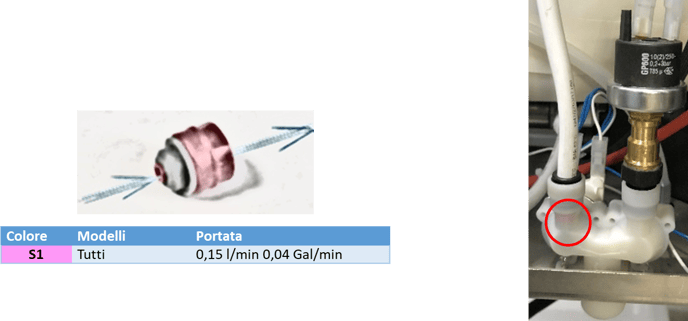

Le elettrovalvole utilizzate per la produzione di vapore sono sempre dotate di regolatore di flusso per erogare la quantità d'acqua prestabilita, indipendentemente dalla pressione di alimentazione.
Il regolatore viene inserito nell'uscita dell'elettrovalvola, dove viene spinto in posizione con forza.
