Sistema hidráulico

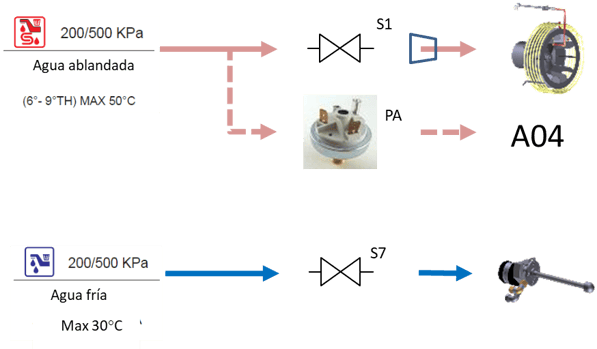

El sistema de agua del aparato se divide en dos partes: el circuito de agua ablandada y el circuito de agua fría
El circuito de agua ablandada se utiliza para generar vapor
Se utiliza agua fría sin tratar para el sistema de lavado
Electroválvulas
Las electroválvulas son básicamente todas iguales y se identifican por el número de salidas y la posibilidad de que no se instale ninguna bobina eléctrica en una de las salidas.
Puede identificar cada válvula solenoide por el nombre impreso en el cable que la conecta
Electroválvula de vapor S1
Esta electroválvula está conectada a la entrada de agua dulce y siempre tiene instalado un regulador de flujo.
Esta electroválvula está gestionada por SD y está controlada por O35 del zócalo
Lavado de electroválvulas S7
Esta electroválvula, que forma parte del sistema de lavado, está conectada a la entrada de agua fría y no tiene regulador de caudal, está controlada por O41 de la placa base
Reguladores de caudal
Las electroválvulas utilizadas para la producción de vapor siempre están equipadas con un regulador de flujo para suministrar la cantidad predeterminada de agua, independientemente de la presión de suministro.
El regulador se inserta en la salida de la válvula solenoide, donde se empuja en su lugar con fuerza.
