Naboo - Schede

NABOO ELECTRONIC BOARDS



Le schede elettroniche sono:

• Scheda I/O
• Display
• Esp. Ausiliari
• Inverter
• A seconda delle opzioni del forno, ci saranno schede di espansione dedicate.
• Plug-in gas (solo per le unità gas)
• Plug-in SSR (solo per le unità elettriche)
• Esp. Boiler (solo per le unità con il bolier)

Il funzionamento e l'interfaccia dei dell’unità sono gestiti da schede elettroniche

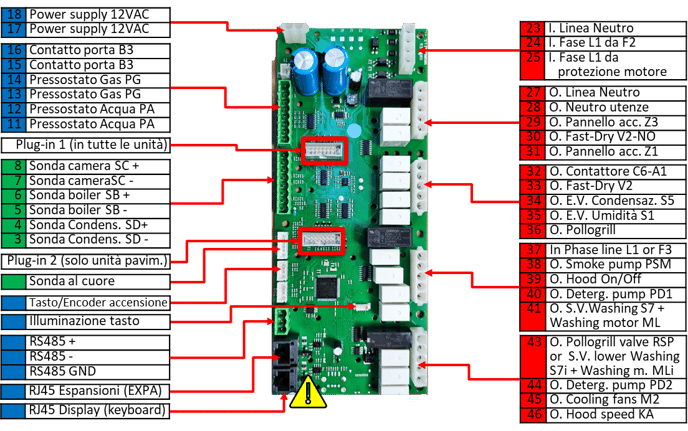

I/O Board Naboo 5.0



  Sonda al cuore

La scheda relè o I/O controlla il funzionamento dell'unità in base alle istruzione fornite dal display che funge da interfaccia utente.

ingressi analogici evidenziati in verde, ingressi digitali (aperto/chiuso) evidenziati in blu; ingressi e uscite con tensione di linea evidenziati in rosso

3-4  Sonda condensazione SD (+ 4)

5-6  Sonda boiler SB (+ 6)

7-8  Sonda camera SC (+ 8)

11-12  PA PressostatoAcqua

13-14  PG Pressostato Gas

15-16  B3 Contatto porta

17-18  Alimentazione 15Vdc

23  I. Linea Neutro

24  I. Fase L1 da F2

25  I. Fase L1 da protezione motore

27  O. Linea Neutro

28  O. Neutro utenze

29  O. Pannello acc. Z3

31  O. Pannello acc. Z1

32  O. Contattore C6 – A1

34  O. E.V. Condensaz. S5

35  O. E.V. Umidità S1

36  O. Pollogrill

37  I. Fase L1 o F3

38  O. Pompa Smoke PSM

39  O. Buzzer esterno

40  O. Pompa detersivo PD1

41  O. E.V. Lavaggio S7 + motore lavaggio ML

43  O. E.V. Lavaggio inferiore S7i + motore lav. Inf. MLi

44  O. Pompa detersivo PD2

45  O. Ventola raffredd. M2

46  O. Velocità cappa low/high

21  I.  Alimentazione luce 15Vdc

22  O. Luce standard

RS485 Inverter +

RS485 Inverter -

RS485 Inverter GND

Plug in 1 (in tutte le unità)

Plug in 2 (solo unità pavim.)

RJ45 Schede espanzione EXPA

RJ45 Scheda Display



Attenzione: La scheda funge da alimentatore per tutte le espansioni collegate sul BUS; è fondamentale collegare il display al connettore RJ45 ad esso dedicato (Keybord) perché collegandolo al connettore RJ45 dedicato alle espansioni (EXPA) potrebbe causare gravi danni alla scheda



SOFTWARE/FIRMWARE

Il funzionamento della scheda si basa su un software proprietario generalmente identificato come Firmware (FW).

Il FW controlla e controlla il funzionamento in base ai parametri di funzionamento, agli input dei sensori e alle impostazioni fornite dall'utente sul display.

Per ovvi motivi il FW deve essere allineato al SW della scheda display.

SOFTWARE/FIRMWARE

Per supportare al meglio e garantire un'elevata affidabilità, il software contenuto nel display contiene una copia del firmware e qualora la scheda display non sia allineata e non riesca a comunicare con la scheda I/O il sistema avvisa e tenta di installare il FW per allineare le due schede.

I/O Board Naboo LA65303620

Tasto/Encoder accensione

Illuminazione tasto

Attenzione: La scheda relè funge anche da alimentatore per tutte le espansioni collegate sul BUS; è fondamentale collegare il display al connettore RJ45 ad esso dedicato (KEYBOARD) perché collegandolo al connettore RJ45 dedicato alle espansioni (EXPA) potrebbe causare gravi danni alle schede

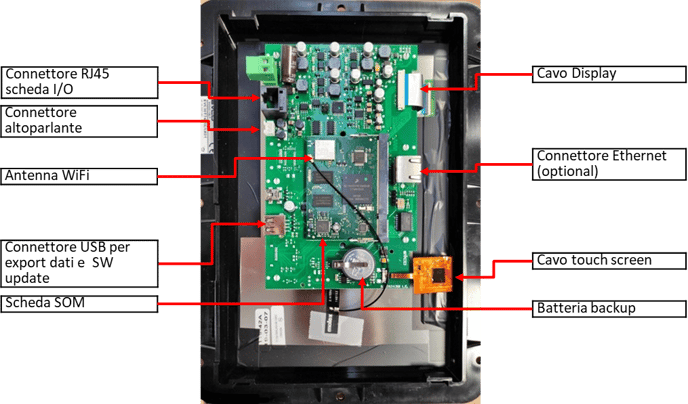

Display



Connettore RJ45 scheda I/O

Connettore altoparlante

AntennaWi-Fi

Connettore USB per export dati e  SW update

Scheda SOM card (non rimuovere)

Batteria di backup

Cavo touch screen

Connettore Ethernet (optional)

Cavo Display

Il display, racchiuso in una cornice in plastica, è composto da tre parti NON SEPARABILI; il display, la SOM, che alloggia memoria e processore, e il touch.



Il display è fissato al pannello frontale con 8 dadi e una guarnizione, tra pannello e display, protegge il display da acqua, grasso e infiltrazioni di vapore.

In caso di rimozione della scheda sostituire sempre la guarnizione poiché i danni dovuti ad infiltrazioni non sono coperti da garanzia.

Se la sostituzione è in Garanzia il Display DEVE ESSERE RESO A LAINOX



Il display è disponibile come

LAR65302490 NABOO Reloaded,

LAR65302493 for NABOO Boosted

LAR65303960 for NABOO 5.0

L’hardware è lo stesso ma il software preinstallato cambia. È possibile installare il software per adattare ad un diverso modello ma la sostituzione deve essere fatta con cura (vedi TI_03_2021).

Suggeriamo di non effettuare downgrade al display



SOFTWARE

Il funzionamento della scheda video è basato sul sistema operativo Android; su questo è installata l'applicazione NABOO che di seguito indicheremo come Software (SW).

All'accensione il sistema operativo si avvia proprio come uno smartphone; una volta avviato il sistema operativo, durante l'avvio dell'applicazione Naboo viene presentata un'immagine.

In caso di sostituzione del display verificare se è presente un backup della configurazione dell'unità; se presente, caricare la configurazione da USB, altrimenti riconfigurare l'unità dal livello service.



Display – aggiornamento Software



Update software On-line

Quando è connessa al cloud l'unità mostra in automatico, sulla barra di stato, se è disponibile una nuova versione del software.

Seguire le istruzioni sul display che guidano l'aggiornamento; una volta completato l'unità deve essere riavviata.

Se la sincronizzazione è stata disabilitata, è possibile utilizzare il pulsante «Verifica aggiornamento software».

Attenzione: Se la connessione Wi-Fi è instabile o lenta, non utilizzare questo metodo di aggiornamento.

Il display può essere aggiornato installando l'ultima versione SW.

Si consiglia di mantenerlo aggiornato per ottenere correzioni di bug e nuove funzionalità che possano migliorare ed ampliare le funzionalità di cottura.



Update software via USB

Tutte i display sono dotati di porta USB per aggiornare il software. Sul sito web è sempre disponibile l’ultima versione http://www.service-planner.lainox.it.

Scaricare il SW su una memory stick e collegarla alla porta USB del Naboo.

Selezionare Software completo

Apparirà una finestra per selezionare il file contenente il software che ha estensione “.nbu”

Seguire le istruzioni sul display che guidano l'aggiornamento; una volta completato l'unità deve essere riavviata.

Il display può essere aggiornato installando l'ultima versione SW.

Si consiglia di mantenerlo aggiornato per ottenere correzioni di bug e nuove funzionalità che possano migliorare ed ampliare le funzionalità di cottura.



Display –Sequenza di avvio



All'accensione il display lampeggia brevemente per indicare che la sequenza è iniziata.

a) Dopo pochi secondi, Android mostra la prima schermata

b) Quindi inizia il caricamento del sistema

c) Dopo a) e b), appare la schermata “loading” con questo messaggio in basso; premere sulla scritta per accedere al livello Maintenance

Se il Sistema non riesce a avviarsi e a) e b) continuano ad essere visualizzate, il sistema operativo è probabilmente corrotto.

Contattare il supporto LAINOX per verificare se sia possibile ripristinare il display

Il display opera su base Android ed ha una sequenza di avvio con l’attivazione automatica dell'applicazione Naboo.

d) L’applicazione Naboo si sta avviando

e) L’applicazione Naboo si è avviata ed è pronta all’uso

In caso di blackout, apparirà una grande chiave inglese e sarà necessario attendere alcuni secondi per poter operare.

Le interruzioni di corrente sono la principale causa di danni al sistema operativo e al database.

In caso di riavvii ripetuti (3 volte) il sistema entra in modalità Recovery

f) Visualizza la maschera Recovery per ripristinare il systema dall’ultimo backup

Se il riavvio si ferma sempre a d), è possibile azzerare il database o reinstallare l’applicazione dal livello Maintenance premendo si Loading dalla finestra c)

g) Accesso al livello “Maintenance”

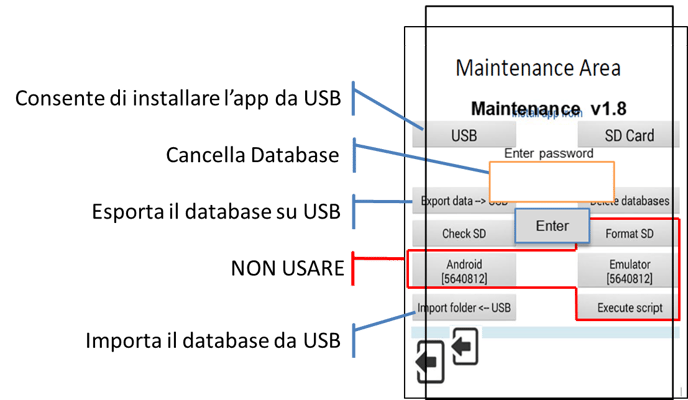

Display – Livello Maintenance

Accesso

Premendo  su Loading durante la sequenza di avvio, si accede al livello Maintenance g) che consente di accedere ai dati (non per utenti) con la password «stools»

Installa l’applicazione da USB

Esporta il database su USB

Cancella il database

Importa il database da USB

È possibile accedere alle funzioni di sistema dalla finestra Maintenance.



Installazione dell’application

1) Scaricare il software (file #name#.nbu) dal portale

2) Rinominare il file #name#.nbu in #name#.zip ed estrarre dalla cartella I file

3) Rinominare il file #name#.apk in  Lainox.apk e copiarlo in una USB stick. Per le unità Compact, rinominare il file in Lainox7h.apk (orizzontale) o Lainox7v.apk (verticale)

Accedere al livello Maintenance, connettere la USB, e selezionare Install app from USB.

È possibile accedere alle funzioni del sistema attraverso la finestra Maintenance.

In alcuni casi, se la sequenza di avvio si ferma su d), è possible risolvere riinstallando l’applicazione.



Database applicazione

É possible:

- Esportare il database in una chiavetta USB

- Importare il database da una chiavetta USB

- Cancellare il database (verrà creato automaticamente un nuovo DB vuoto)

È possibile accedere alle funzioni del sistema attraverso la finestra Maintenance.

Il database dell’applicazione contiene le informazioni per il corretto funzionamento.

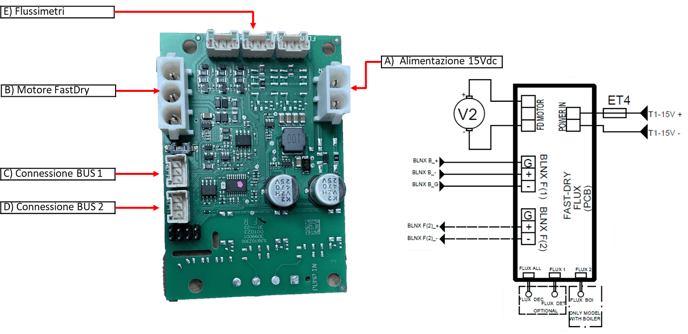

Esp. Ausiliari LA65303910



A) Alimentazione 15Vdc

B) Controllo FastDry

C) Connessione BUS 1-,BLNX

D) Connessione BUS 2- Smart Lighting System

E) Flussimetri

FLUX1 CombiClean

FLUX ALL CalFree

FLUX2 free

Questa scheda controllata da bus gestisce diversi dispositivi come il nuovo sistema FastDry e le opzioni, se installate, quali il Chemical Detection System, con relativi flussometri e lo Smart Lighting System.



Inverter



A) Alimentazione 230 +/- 10%

B) Connessione Bus alla scheda I/O

C) Uscite al motore U, V, W con 400Vdc

D) Dip-switch identificazione

  On=1° inverter

  1  =2° inverter (unita con 2 motori/inverter)

In caso di sostituzione inverter verificare/impostare sempre il dip-switch D) e configurare il nuovo inverter da Livello Service level / gestione Inverter.

La scheda inverter, comune a tutti i modelli, controlla il motore della ventola in base alle impostazioni impartite dalla scheda I/O via BUS.

Prestare attenzione ai contatti elettrici della scheda ed attendere qualche minuto dopo lo spegnimento prima di operare sulla stessa.



Controlli



L'inverter è dotato di un sistema di controllo e autodiagnosi che comunica con la scheda relè tramite BUS e con il tecnico tramite i LED verde e rosso che forniscono dettagli sullo stato e sul funzionamento.

Il numero di lampeggi del LED rosso fornisce indicazioni sul tipo di errore (il primo lampeggio dura circa 1 sec i successivi ½ sec)



Plug-in SSR



Connessione

Ci sono 2 connettori su cui è collegato il cablaggio SSR:

J1 Controllo riscaldamento camera

J2 Controllo riscaldamento boiler

Nelle unità a pavimento, dove sono presenti due ventilatori e due sistemi di riscaldamento separati, è installato una seconda plug-in SSR

See Electric Heating chapter for more details

La plug-in SSR si installa sul connettore Plug-in della scheda I/O e funge da interfaccia tra la scheda relè e l'SSR trasformando la frequenza di attivazione dell'SSR in un segnale 12VDC.



Plug-in Gas



Connessione

La Plug-In è collegata alla scheda I/O tramite un cavo flat

J1  controllo soffiatore camera

J2  controllo soffiatore boiler

76  I. presenza fiamma camera

77  I. presenza fiamma boiler

78  Neutro bruciatori

79  I. allarme fiamma camera

80  Neutro condiviso

81  O. segnale reset camera

82  I. allarme fiamma boiler

83  Neutro condiviso

84  O. segnale reset boiler

Il plug-in GAS si installa sul connettore Plug-in 1 della scheda I/O e funge da interfaccia tra la scheda I/O ed i bruciatori.

Per maggiori dettagli vedere il capitolo Riscaldamento a gas

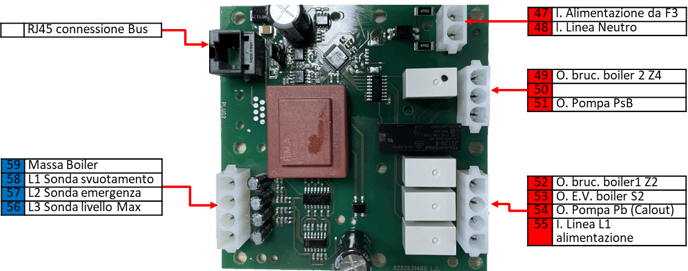

Espansione Boiler 5.0 LA65303930



La scheda espansione boiler, comune a tutte i modelli Naboo, controlla il funzionamento del boiler ed è presente solo negli apparecchi dotati dell’opzione.

La scheda non dispone di un proprio software e comunica con la scheda relè tramite bus su RJ45

RJ45 connessione Bus

59  Massa Boiler

58  L1 Sonda svuotamento

57  L2 Sondaemergenza

56  L3 Sonda livello Max

47  Alimentazione da F3

48  Linea Neutro

49  O. bruciatore boiler 2 Z4

51  O. Pompa PsB

52  O. bruciatore boiler 1 Z2

53  O. E.V. boiler S2 riempimento

54  O. Pompa Pb Pump CalOut

55  Linea L1 alimentazione

La scheda espansione boiler, comune a tutte i modelli Naboo, controlla il funzionamento del boiler ed è presente solo negli apparecchi dotati dell’opzione.

La scheda non dispone di un proprio software e comunica con la scheda relè tramite bus su RJ45.

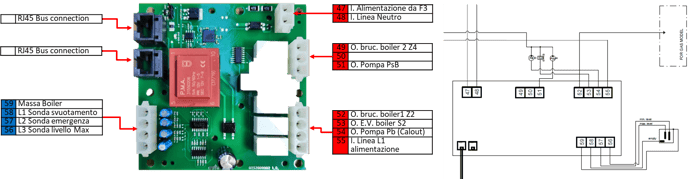

Espansione boiler LA65302520



Questa scheda espansione boiler si può usare solo nella precedente linea di prodotto e non funzionerà sulla nuova linea Naboo 5.0.
