Naboo

Cómo funciona

Naboo - Tarjeta

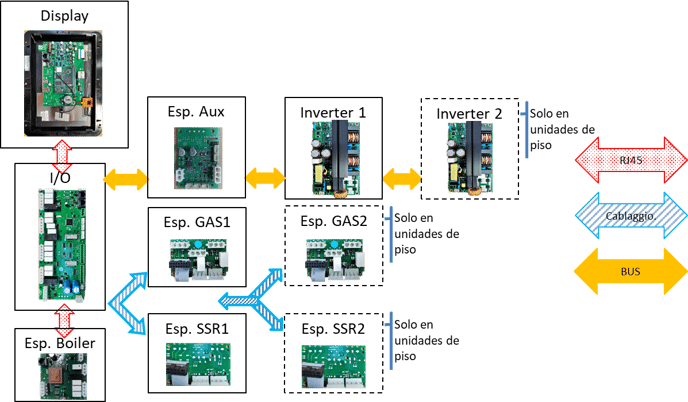

NABOO ELECTRONIC BOARDS

Las placas electrónicas son:
- Placa de E/S

- Monitor

- Exp. Auxiliar.

- Inversor

- Dependiendo de las opciones de su horno, habrá placas de expansión dedicadas.

- Enchufe de gas (solo unidades de gas)

- Enchufes SSR (solo para unidades eléctricas)

- Exp. Caldera (solo para unidades con bolier)

El funcionamiento y la interfaz de las unidades se gestionan mediante placas electrónicas

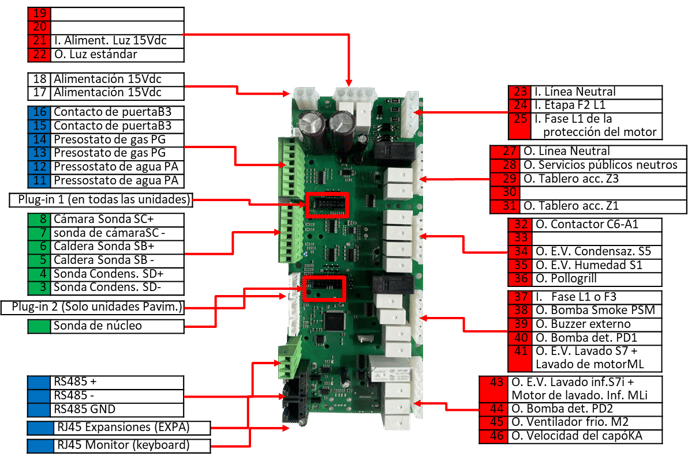

I/O Board Naboo 5.0

El relé o placa de E/S controla el funcionamiento de la unidad de acuerdo con las instrucciones proporcionadas por la pantalla que sirve como interfaz de usuario.
entradas analógicas resaltadas en verde, entradas digitales (abiertas/cerradas) resaltadas en azul; Entradas y salidas con voltaje de línea resaltado en rojo

Sonda de núcleo

Sonda de condensación 3-4 SD (+ 4)

Sonda de caldera 5-6 SB (+ 6)

7-8 Sonda de cámara SC (+ 8)

11-12 PA Interruptor de presión de agua

13-14 PG Interruptor de presión de gas

15-16 B3 Contacto de puerta

17-18 Fuente de alimentación 15Vdc

23 I. Línea neutral

24 I. Fase L1 de F2

25 I. Fase L1 de la protección del motor

27 O. Línea Neutral

28 O. Utilidades neutras

29 O. Panel según Z3

31 O. Panel según Z1

32 O. Contactor C6 – A1

34 O. E.V. Condensación. S5

35 O. E.V. Humedad S1

36 O. Pollogrill

37 I. Fase L1 o F3

38 O. Bomba de humo PSM

39 O. Zumbador externo

40 Bomba de detergente O. PD1

41 O. E.V. S7 Wash + Motor de lavado ML

43 O. E.V. Lavado inferior S7i + lavamotor lav. Inf. MLi

44 O. Bomba de detergente PD2

45 O. Ventilador refrigerado. M2

46 O. Velocidad baja/alta del capó

21 I. Alimentación de luz 15Vdc

22 O. Luz estándar

Inversor RS485+

Inversor RS485 -

Inversor RS485 GND

Enchufe 1 (en todas las unidades)

Enchufe 2 (solo unidad pavim)

Placas de expansión RJ45 EXPA

Placa de visualización RJ45

Atención: La placa actúa como fuente de alimentación para todas las expansiones conectadas en el BUS; es imprescindible conectar la pantalla al conector RJ45 dedicado a ella (Keybord) porque conectarla al conector RJ45 dedicado a las expansiones (EXPA) podría causar graves daños a la placa

SOFTWARE/FIRMWARE
El funcionamiento de la placa se basa en software propietario generalmente identificado como Firmware (FW).
El FW controla y controla el funcionamiento en función de los parámetros de funcionamiento, las entradas del sensor y la configuración proporcionada por el usuario en la pantalla.
Por razones obvias, el FW debe estar alineado con el SW de la placa de visualización.

SOFTWARE/FIRMWARE
Para respaldar mejor y garantizar una alta confiabilidad, el software contenido en la pantalla contiene una copia del firmware y, si la tarjeta de visualización no está alineada y no puede comunicarse con la tarjeta de E/S, el sistema alerta e intenta instalar el FW para alinear las dos tarjetas

I/O Board Naboo LA65303620

Botón de encendido/codificador
Iluminación clave

Atención: La placa de relé también actúa como fuente de alimentación para todas las expansiones conectadas en el BUS; es imprescindible conectar la pantalla al conector RJ45 dedicado a ella (KEYBOARD) ya que conectarla al conector RJ45 dedicado a las expansiones (EXPA) podría causar graves daños a las tarjetas

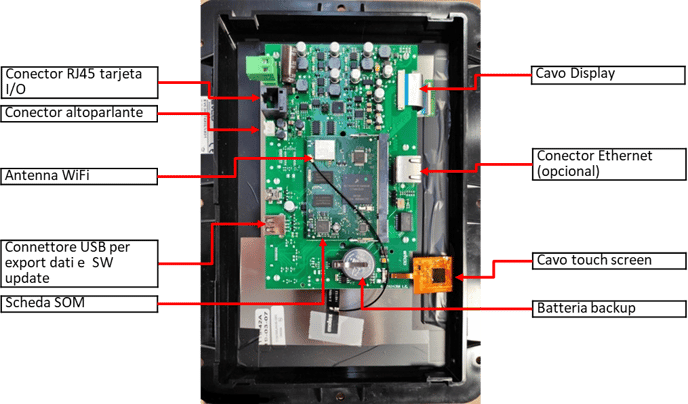

Monitor

Conector de placa de E/S RJ45
Conector de altavoz
AntenaWi-Fi
Conector USB para exportación de datos y actualización de software
Tarjeta SOM (no quitar)
Batería de respaldo
Cable de pantalla táctil
Conector Ethernet (opcional)
Cable de visualización

La pantalla, encerrada en un marco de plástico, se compone de tres partes NO SEPARABLES; la pantalla, el SOM, que alberga la memoria y el procesador, y el tacto.

La pantalla se fija al panel frontal con 8 tuercas y una junta, entre el panel y la pantalla, protege la pantalla de la infiltración de agua, grasa y vapor.
Si se retira la tarjeta, reemplace siempre la junta, ya que los daños debidos a la infiltración no están cubiertos por la garantía.
Si el reemplazo está en garantía, la pantalla DEBE SER DEVUELTA A LAINOX

La pantalla está disponible como
LAR65302490 NABOO Reloaded,
LAR65302493 para NABOO Boosted
LAR65303960 para NABOO 5.0
El hardware es el mismo, pero el software preinstalado cambia. Puede instalar el software para adaptarlo a un modelo diferente, pero el reemplazo debe hacerse con cuidado (ver TI_03_2021).
Sugerimos no degradar la pantalla

SOFTWARE
El funcionamiento de la tarjeta de video se basa en el sistema operativo Android; en él se instala la aplicación NABOO, a la que nos referiremos a continuación como Software (SW).
Cuando está encendido, el sistema operativo se inicia como un teléfono inteligente; Una vez que se inicia el sistema operativo, se presenta una imagen durante el inicio de la aplicación Naboo.
Si se reemplaza la pantalla, verifique si hay una copia de seguridad de la configuración de la unidad; si está presente, cargue la configuración desde USB, de lo contrario, vuelva a configurar la unidad desde el nivel de servicio.

Pantalla – Actualización de software

Update software On-line

Cuando se conecta a la nube, la unidad se muestra automáticamente en la barra de estado si hay una nueva versión de software disponible.
Siga las instrucciones en la pantalla que guían la actualización; Una vez completado, se debe reiniciar la unidad.
Si se ha desactivado la sincronización, puede utilizar el botón "Buscar actualizaciones de software".
Precaución: Si tu conexión Wi-Fi es inestable o lenta, no utilices este método de actualización.

La pantalla se puede actualizar instalando la última versión del software.
Se recomienda mantenerlo actualizado para obtener correcciones de errores y nuevas funciones que puedan mejorar y ampliar las funciones de cocción.

Update software via USB

Todas las pantallas están equipadas con un puerto USB para actualizar el software. La última versión siempre está disponible en el sitio web http://www.service-planner.lainox.it.

Descargue el SW en una tarjeta de memoria y conéctelo al puerto USB del Naboo.
Seleccione el software completo
Aparecerá una ventana para seleccionar el archivo que contiene el software que tiene la extensión ".nbu"
Siga las instrucciones en la pantalla que guían la actualización; Una vez completado, se debe reiniciar la unidad.

Pantalla: secuencia de arranque

Secuencia de arranque

a) Cuando se enciende la pantalla, la pantalla parpadea brevemente para indicar que la secuencia ha comenzado.

b) A continuación, comienza la carga del sistema

c) Después de a) y b), aparece la pantalla de "cargando" con este mensaje en la parte inferior; presione el texto para acceder al nivel de mantenimiento

Contattare il supporto LAINOX per verificare se sia possibile ripristinare il display

Si el sistema no arranca y a) y b) siguen apareciendo, es probable que el sistema operativo esté dañado.
Póngase en contacto con el servicio de asistencia de LAINOX para ver si es posible restablecer la pantalla

La pantalla funciona en una base Android y tiene una secuencia de arranque con la activación automática de la aplicación Naboo.

d) La aplicación Naboo está comenzando
e) La aplicación Naboo ya está lista para usar
En caso de apagón, aparecerá una llave grande y deberá esperar unos segundos para poder operar.
Los cortes de energía son la principal causa de daños en el sistema operativo y la base de datos.

En caso de reinicios repetidos (3 veces), el sistema entra en modo de recuperación
f) Mostrar la máscara de recuperación para restaurar el sistema desde la última copia de seguridad
Si el reinicio siempre se detiene en d), puede restablecer la base de datos o reinstalar la aplicación desde el nivel de mantenimiento presionando Cargando desde la ventana c)
g) Acceso al nivel de "Mantenimiento"

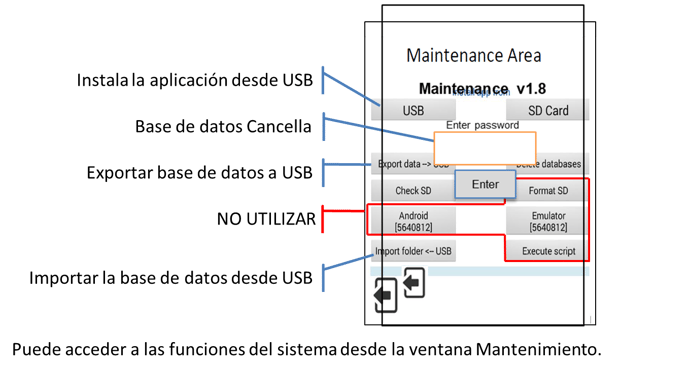

Pantalla – Nivel de mantenimiento

Acceso

Al pulsar Cargando durante la secuencia de arranque, accederá al nivel de Mantenimiento g) que le permite acceder a los datos (no para usuarios) con la contraseña "taburetes"Instalar la aplicación desde USB
Exportar base de datos a USB
Borrar la base de datos
Importar la base de datos desde USB

Instalación de la aplicación

Descargue el software (archivo #name#.nbu) desde el portal

Cambie el nombre del archivo #name#.nbu a #name#.zip y extraiga los archivos de la carpeta

Cambia el nombre del archivo #name#.apk a Lainox.apk y cópialo en una memoria USB. En el caso de las unidades compactas, cambie el nombre del archivo a Lainox7h.apk (horizontal) o Lainox7v.apk (vertical)
Vaya al nivel de mantenimiento, conecte el USB y seleccione Instalar aplicación desde USB.

En algunos casos, si la secuencia de arranque se detiene en d), puede solucionarlo reinstalando la aplicación.

Base de datos de aplicaciones
Puedes:
Exportar la base de datos a una memoria USB
Importar la base de datos desde una memoria USB
Borrar la base de datos (se creará automáticamente una nueva base de datos vacía)

Esp. Ausiliari LA65303910

a) Fuente de alimentación de 15 V CC

b) FastDry Control

c) Conexión BUS 1-,BLNX

d) Conexión BUS 2- Sistema de iluminación inteligente

e) Caudalímetros

f) FLUX1 CombiClean

g) FLUX TODO CalFree

h) Libre de FLUX2

Esta placa controlada por bus gestiona varios dispositivos como el nuevo sistema FastDry y opciones, si están instaladas, como el Sistema de Detección Química, con sus caudalímetros y el Sistema de Iluminación Inteligente.

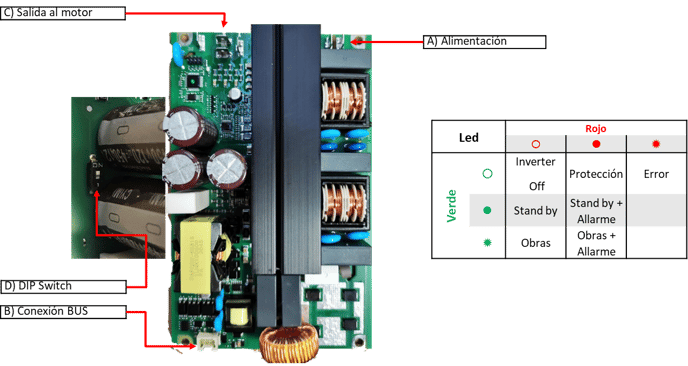

Inverter

a) Fuente de alimentación 230 +/- 10%

b) Conexión de bus a la placa de E/S

c) Salidas al motor U, V, W con 400Vdc

d) Identificación del interruptor DIP

e) Encendido=1er inversor

f) 1 =2º inversor (unidades con 2 motores/inversores)

g) En caso de sustitución del inversor, compruebe/ajuste siempre el interruptor DIP D) y configure el nuevo inversor desde Nivel de servicio / Gestión del inversor.

La placa inversora, común a todos los modelos, controla el motor del ventilador de acuerdo con la configuración dada por la tarjeta de E/S a través de BUS.
Preste atención a los contactos eléctricos de la placa y espere unos minutos después de apagarla antes de trabajar en ella.

Inverter

Mandos
El inversor está equipado con un sistema de control y autodiagnóstico que se comunica con la placa de relés a través de BUS y con el técnico a través de los LED verde y rojo que proporcionan detalles sobre el estado y el funcionamiento.
El número de parpadeos del LED rojo da una indicación del tipo de error (el primer parpadeo dura aproximadamente 1 segundo, el siguiente 1/2 segundo)

Plug-in SSR

Conexión
Hay 2 conectores en los que se conecta el cableado SSR:
Control de calentamiento de la cámara J1
J2 Control de calefacción de calderas
En las unidades de suelo radiante, donde hay dos ventiladores y dos sistemas de calefacción separados, se instala un segundo enchufe SSR
Consulte el capítulo Calefacción eléctrica para obtener más detalles

El plug-in SSR se instala en el conector plug-in de la placa de E/S y actúa como interfaz entre la placa de relés y el SSR transformando la frecuencia de disparo del SSR en una señal de 12VDC.

Plug-in Gas

Connessione

El plug-in se conecta a la placa de E/S a través de un cable plano

Cámara de soplado de control J1
Control del soplador de caldera J2

76 I. Presencia de llama en la cámara

77 I. Presencia de llama de la caldera

78 Quemadores neutros

79 I. Alarma de llama de cámara

80 Neutral Compartido

81 O. Cámara de restablecimiento de señal

82 I. Alarma de llama de caldera

83 Compartido Neutral

84 O. Señal de reinicio de la caldera

El enchufe GAS se instala en el conector enchufable 1 de la placa de E/S y actúa como interfaz entre la placa de E/S y los quemadores.
Para más detalles, consulte el capítulo Calefacción de gas

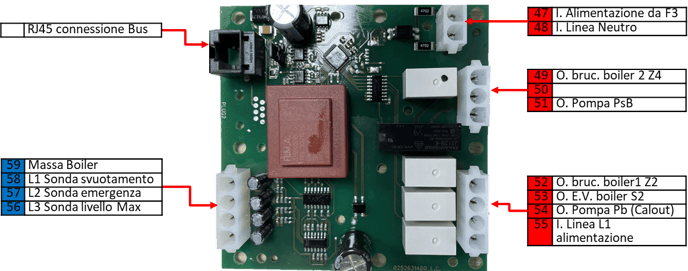

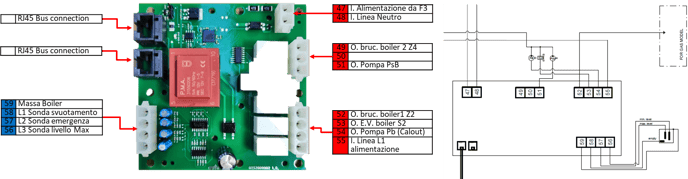

Boiler expansion board 5.0 LA65303930

Conexión de bus RJ45

El tablero de expansión de la caldera, común a todos los modelos Naboo, controla el funcionamiento de la caldera y solo está presente en los electrodomésticos equipados con la opción.
La placa no tiene su propio software y se comunica con la placa de relés a través de bus a través de RJ45

59 Caldera Massa

58 L1 Sonda de vaciado

57 L2 Sonda de emergencia

56 Sonda de nivel máximo 56 L3

47 Potencia de F3

48 Línea Neutral

49 O. quemador de caldera 2 Z4

51 O. Bomba PsB

52 O. quemador de caldera 1 Z2

53 O. E.V. Llenado de caldera S2

54 O. Bomba Pb Bomba CalOut

55 Alimentación de la línea L1
