Naboo - Platine

Platine électronique Naboo

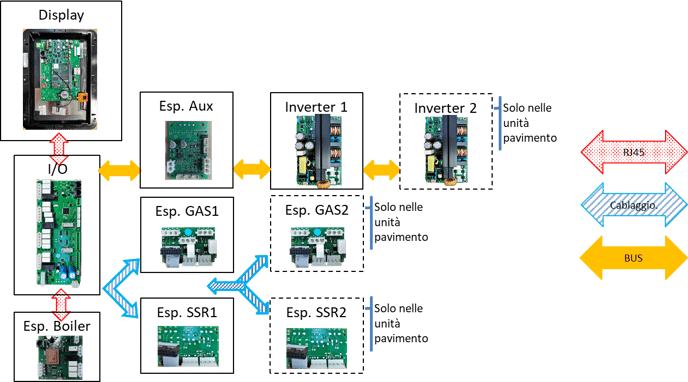

Le fonctionnement et l'interface de l'unité sont gérés par des cartes électroniques

Les cartes électroniques sont :

• Platine I/O
• Afficheur
• Esp. Auxiliaire
• Inverter
• En fonction des options de votre four, il y aura des cartes d'extension dédiées.
• Plug-in gaz (Seulement pour les appareils gaz)
• Plug-in SSR (Seulement pour les appareils électrique)
• Esp. Boiler (Seulement pour les appareils avec générateur de vapeur)

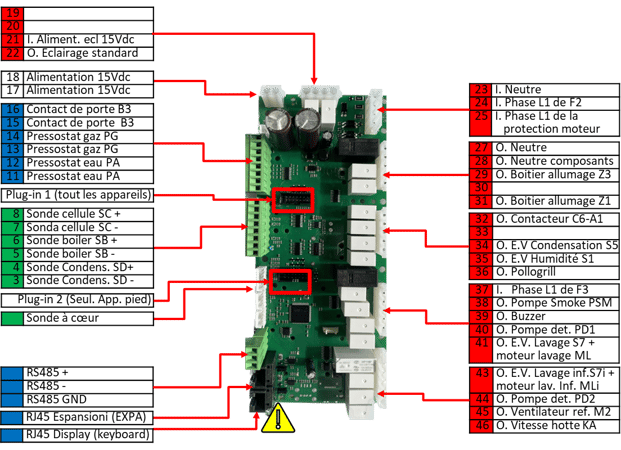

Platine I/O Naboo 5.0



 La platine relais I/O contrôle le fonctionnement de l'unité en fonction des instructions fournies par l'écran qui agit comme une interface utilisateur.

entrées analogiques surlignées en vert, entrées numériques (ouvertes/fermées) surlignées en bleu, entrées et sorties avec tension de ligne surlignées en rouge

Sonde à cœur

3-4  Sonde condensation SD (+ 4)

5-6  Sonde boiler SB (+ 6)

7-8  Sonde cellule SC (+ 8)

11-12  PA Pressostat eau

13-14  PG Pressostat Gaz

15-16  B3 Contact de porte

17-18  Alimentation  15Vdc

23  I. Ligne neutre

24  I. Phase L1 de F2

25  I. Phase L1 de la protection moteur

27  O. Ligne neutre

28  O. Neutre composants

29  O. Boitier allumage Z3

31  O. Boitier allumage Z1

32  O. Contacteur C6 – A1

34  O. E.V condensation S5

35  O. E.V. humidité S1

36  O. Pollogrill

37  I. Phase L1 de F3

38  O. Pompe Smoke PSM

39  O. Buzzer

40  O. Pompe détergent PD1

41  O. E.V. Lavage S7 + moteur lavage ML

43  O. E.V. lavage inférieur S7i + moteur lav. Inf. MLi

44  O. Pompe detergentPD2

45  O. Vent. Refroidissement . M2

46  O. Vitesse hotte

21  I.  Eclairage 15Vdc

22  O. Eclairage standard

RS485 Inverter +

RS485 Inverter -

RS485 Inverter GND

Plug in 1 (tout les app)

Plug in 2 (Seul. app. sur pied)

RJ45 Expansion EXPA

RJ45 Ecran

Attention: La carte fait office d'alimentation pour toutes les extensions connectées au BUS . Il est indispensable de connecter l'afficheur au connecteur RJ45 qui lui est dédié (Keyboard) car le connecter au connecteur RJ45 dédié aux extensions (EXPA) pourrait causer de sérieux dommages à la carte



SOFTWARE/FIRMWARE

Le fonctionnement de la carte repose sur un logiciel propriétaire généralement identifié comme Firmware (FW).

Le FW surveille et contrôle les paramètres de fonctionnement, des entrées de capteur et des paramètres fournis par l'utilisateur sur l'écran.

Pour des raisons évidentes, le FW doit être aligné avec le SW du tableau d'affichage.

Pour une meilleure prise en charge et garantir une fiabilité élevée, le logiciel contenu dans l'écran contient une copie du micrologiciel et si la carte d'affichage n'est pas alignée et est incapable de communiquer avec la carte d'E/S, le système vous avertit et tente d'installer le micrologiciel pour aligner les deux cartes.

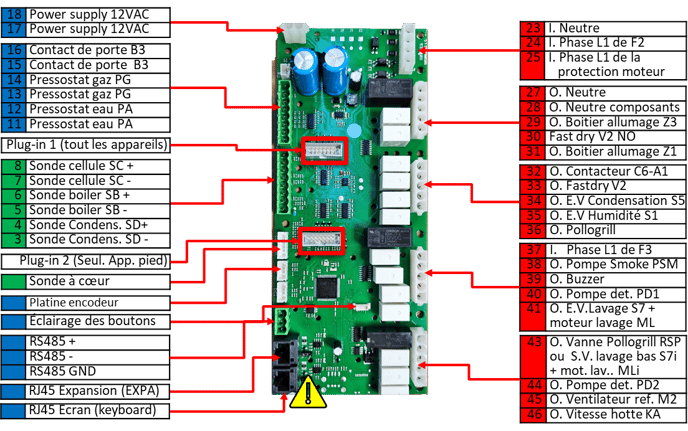

Platine I/O Naboo LA65303620

Encodeur alimentation

Eclairage boutons

Attention : La carte relais fait également office d'alimentation pour toutes les extensions connectées au BUS ; il est indispensable de connecter l'afficheur au connecteur RJ45 qui lui est dédié (KEYBOARD) car le connecter au connecteur RJ45 dédié aux extensions (EXPA) pourrait provoquer de graves dommages aux cartes

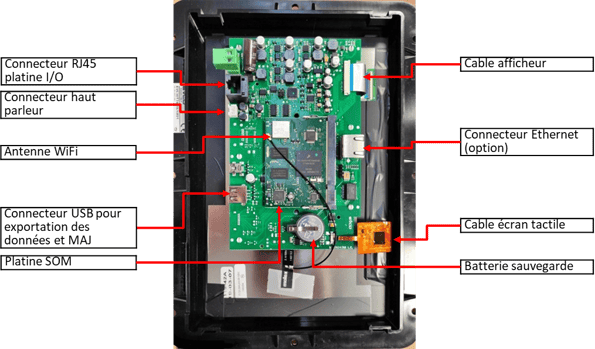

Afficheur

Connecteur RJ45 platine I/O

Connecteur haut-parleur

Antenne Wi-Fi

Connecteur USB pour exportation des données et MAJ

Platine SOM (non démontable)

Batterie de sauvegarde

Cable écran tactile

Connecteur Ethernet (option)

Cable afficheur

La platine, enfermé dans un cadre en plastique, est composé de trois parties NON SÉPARABLES ; l'écran, le SOM, qui abrite la mémoire et le processeur, et le tactile.



L'écran est fixé au panneau avant avec 8 écrous et un joint, entre le panneau et l'écran, il protège l'écran des infiltrations d'eau, de graisse et de vapeur..

Si la carte est retirée, remplacez toujours le joint car les dommages dus à une infiltration ne sont pas couverts par la garantie.

Si le remplacement est sous garantie, l'écran DOIT ÊTRE RETOURNÉ À LAINOX



L’afficheur est disponible comme

LAR65302490 NABOO Reloaded,

LAR65302493 pour NABOO Boosted

LAR65303960 pour NABOO 5.0

Le matériel est le même mais le logiciel préinstallé change. Il est possible d'installer le logiciel pour l'adapter à un modèle différent mais le remplacement doit être fait avec précaution (voir TI_03_2021).

Nous vous recommandons de ne pas rétrograder votre affichage



SOFTWARE

Le fonctionnement de la carte vidéo est basé sur le système d'exploitation Android ; l'application NABOO est installée sur celui-ci, que nous appellerons ci-dessous Logiciel (SW).

Lorsqu'il est allumé, le système d'exploitation démarre comme un smartphone ; Une fois le système d'exploitation démarré, une image est présentée lors du démarrage de l'application Naboo.

En cas de remplacement de l'afficheur, vérifier s'il existe une sauvegarde de la configuration de l'unité ; si présent, charger la configuration depuis USB, sinon reconfigurer l'unité depuis le niveau service.



Afficheur – mise à jour

Mise à jour en ligne

Lorsqu’il est connecté au cloud, l’appareil affiche automatiquement dans la barre d'état si une nouvelle version du logiciel est disponible.

Suivez les instructions à l'écran qui guident la mise à jour ; une fois terminé, l'unité doit être redémarrée.

Si la synchronisation a été désactivée, vous pouvez utiliser le bouton « Vérifier la mise à jour du logiciel ».

Attention: Si votre connexion Wi-Fi est instable ou lente, n'utilisez pas cette méthode de mise à jour.

L'affichage peut être mis à jour en installant la dernière version du logiciel.

Il est recommandé de le maintenir à jour pour obtenir des corrections de bugs et de nouvelles fonctionnalités susceptibles d'améliorer et d'étendre vos fonctionnalités de cuisson.



Mise à jour via USB

Tous les écrans sont équipés d'un port USB pour mettre à jour le logiciel. La dernière version est toujours disponible sur le site Web http://www.service-planner.lainox.it.

Téléchargez le logiciel sur une clé USB et connectez-le au port USB Naboo.

Sélectionnez software complet

Une fenêtre apparaîtra pour sélectionner le fichier contenant le logiciel qui porte l'extension“.nbu”

Suivez les instructions à l'écran qui guident la mise à jour ; une fois terminé, l’appareil doit être redémarrée.

Afficheur – séquence de démarrage



Lorsqu'il est allumé, l'écran clignote brièvement pour indiquer que la séquence a commencé.

a) Après quelques secondes, Android affiche le premier écran

b) Ensuite, le chargement du système commence

c) Après a) et b), « loading » apparaît en bas de l’écran ; appuyer sur l'écriture pour accéder au niveau Maintenance

Si le système ne démarre pas et que a) et b) continuent d'apparaître, le système d'exploitation est probablement corrompu.

Contactez le support LAINOX pour vérifier s'il est possible de restaurer l'affichage

L'écran fonctionne sous Android et dispose d'une séquence de démarrage avec activation automatique de l'application Naboo.

d) L'application Naboo est lancée

e) L'application Naboo a démarré et est prête à être utilisée

En cas de panne de courant, une grosse clé apparaîtra et vous devrez attendre quelques secondes pour l’utilisation.

Les pannes de courant sont la principale cause de dommages au système d'exploitation et aux bases de données.

En cas de redémarrages répétés (3 fois), le système passe en mode de récupération

f) Affiche le formulaire de récupération pour restaurer le système à partir de la dernière sauvegarde

Si le redémarrage s'arrête toujours en d), vous pouvez réinitialiser la base de données ou réinstaller l'application depuis le niveau Maintenance en appuyant sur « Loading » depuis la fenêtre c)

g) Accès au menu maintenance



Afficheur- niveau maintenance

Accès

Les fonctions du système sont accessibles à partir de la fenêtre Maintenance.

En appuyant sur « Loading » pendant la séquence de démarrage, vous accédez au niveau Maintenance g) qui vous permet d'accéder aux données (pas pour les utilisateurs) avec le mot de passe «stools»

Installation de l’App depuis USB

Exportation base de données sur USB

Effacement base de données

Importation base de données sur USB



Installation de l’application

1) Télécharger le logiciel (fichier #name#.nbu) sur le portail

2) Renommer le fichier #name#.nbu en #name#.zip et extraire les fichiers du dossier

3) Renommer le fichier #name#.apk en  Lainox.apk et le copier sur une clé USB. Pour les Compact, renommez le fichier en Lainox7h.apk (Horizontal) ou Lainox7v.apk (vertical)

Entrez dans le niveau de maintenance, connecter l'USB et sélectionner Installer l'application à partir de l'USB.

Dans certains cas, si la séquence de démarrage s'arrête à d), il est possible de résoudre ce problème en réinstallant l'application.



Base de données des applications

Il est possible :

- Exporter la base de données sur une clé USB

- Importer la base de données depuis une clé USB

- Supprimer la base de données (une nouvelle base de données vide sera automatiquement créée)

Les fonctions du système sont accessibles via la fenêtre Maintenance.

La base de données de l'application contient les informations nécessaires au bon fonctionnement.

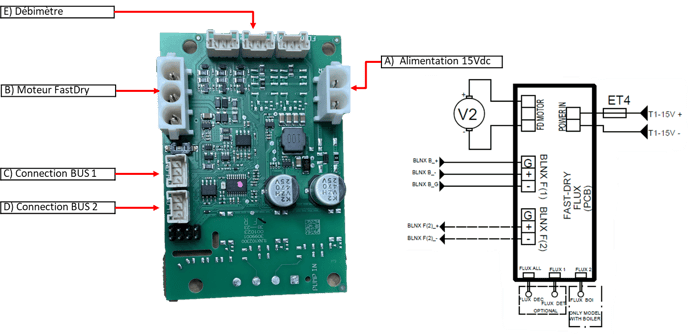

Exp. auxiliaire LA65303910



A) Alimentati on 15Vdc

B) Contrôle Fast Dry

C) Connection BUS 1-,BLNX

D) Connection BUS 2- Smart Lighting System

E) Débitmètre

FLUX1 CombiClean

FLUX ALL CalFree

FLUX2 free

Cette carte contrôlée par bus gère divers dispositifs tels que le nouveau système FastDry et les options, si installées, telles que le système de détection chimique, avec les débitmètres associés et le système d'éclairage intelligent.

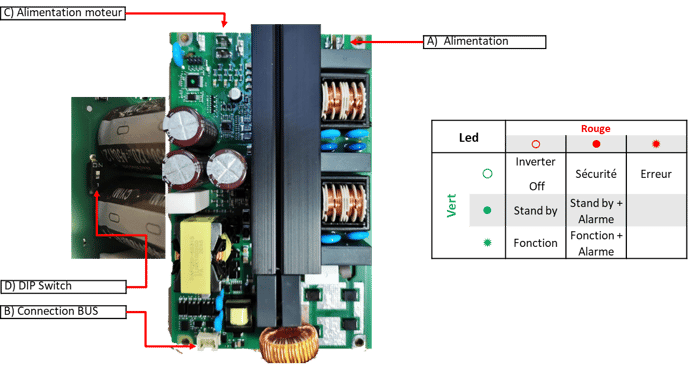

Platine variateur



A) Alimentation 230 +/- 10%

B) Connection BUS vers la platine I/O

C) Alimentation moteur U, V, W en 400Vdc

D)Dip-switch identification

  On=1er variateur

  1  =2eme variateur (appareil avec 2 moteurs/variateurs)

En cas de remplacement de l'onduleur, vérifier/régler toujours le dip-switch D) et configurer le nouveau variateur à partir du niveau Service / Niveau de gestion de l'onduleur.

La carte variateur, commune à tous les modèles, contrôle le moteur du ventilateur en fonction des paramètres donnés par la carte I/O via BUS.

Faites attention aux contacts électriques de la carte et attendez quelques minutes après l'avoir éteinte avant d'intervenir dessus.



Contrôle



La platine variateur est équipé d'un système de contrôle et d'autodiagnostic qui communique avec la carte relais via BUS et avec le technicien via les LED vertes et rouges qui fournissent des détails sur l'état et le fonctionnement.

Le nombre de clignotements de la LED rouge renseigne sur le type d'erreur (le premier clignotement dure environ 1 seconde, suivi d’une pause de ½s)

Plug-in SSR



Connection

Il y a 2 connecteurs sur lesquels est connecté le faisceau SSR :

J1 Contrôle chauffe cellule

J2 Contrôle chauffe chaudière

Sur les appareils sur pied, où il y a deux ventilateurs et deux systèmes de chauffage séparés, un deuxième plug-in SSR est installé

Voir le chapitre Chauffage électrique pour plus de détails

Le plug-in SSR est installé sur le connecteur Plug-in de la carte I/O et agit comme une interface entre celle-ci et le SSR en transformant la fréquence d'activation du SSR en un signal 12VDC.

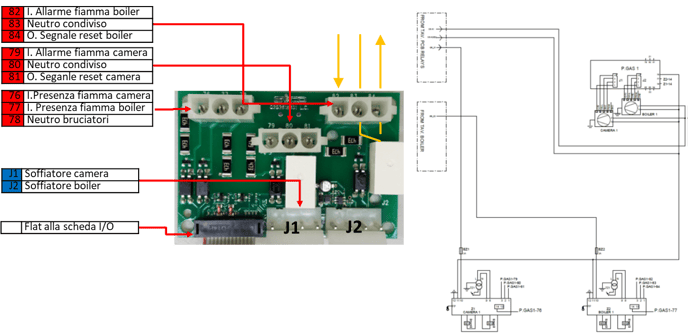

Plug-in Gas

Connection

Le Plug-In est connecté à la carte E/S via un câble plat

J1Controle bruleur cellule

J2Controle bruleur boiler

76  I. Présence flamme cellule

77  I. Présence flamme boiler

78  Neutre bruleur

79  I. Alarme flamme cellule

80  Neutre composants

81  O. Signal reset cellule

82  I. Alarme flamme boiler

83  Neutre composants

84  O. signal reset boiler

Le plug-in GAS est installé sur le connecteur Plug-in 1 de la carte I/O et fait office d'interface entre celle-ci et les brûleurs.

Pour plus de détails, voir le chapitre Chauffage au gaz

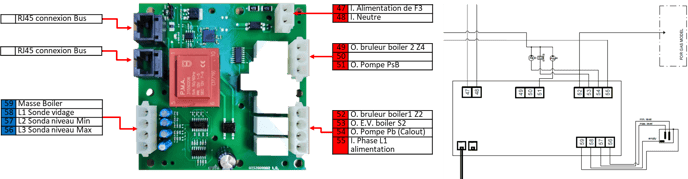

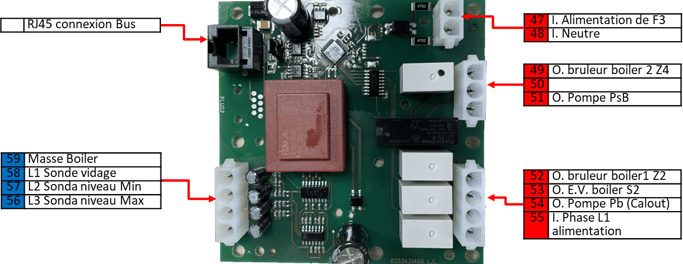

Espansione Boiler 5.0 LA65303930



La carte d'extension chaudière, commune à tous les modèles Naboo, contrôle le fonctionnement de la chaudière et n'est présente que dans les appareils équipés de l'option.

La carte ne possède pas son propre logiciel et communique avec la carte relais via bus sur RJ45



RJ45 connection Bus

59  Masse Boiler

58  L1 Sonde de vidage

57  L2 Sonde niveau Min

56  L3 Sonde niveau Max

47  Alimentation deF3

48  Neutre

49  O. bruleur boiler 2 Z4

51  O. Pompe PsB

52  O. Bruleur boiler 1 Z2

53  O. E.V. boiler S2 Remplissage

54  O. Pompe Pb CalOut

55  Phase L1 alimentation

Exspansion boiler LA65302520



Cette carte d'extension de chaudière ne peut être utilisée que dans la gamme de produits précédente et ne fonctionnera pas sur la nouvelle gamme Naboo 5.0.
