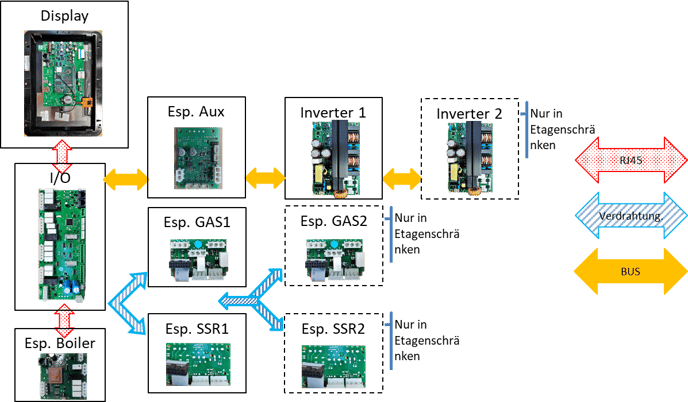

NABOO ELECTRONIC PLATINEN

Die elektronischen Platinen sind:
- I/O-Platine
- Zeigen
- Hilfs-Exp.
- Wechselrichter
- Abhängig von Ihren Ofenoptionen gibt es spezielle Erweiterungsplatinen.
- Gasstecker (nur Gasgeräte)
- SSR-Plug-ins (nur für elektrische Geräte)
- Exp. Kessel (nur für Geräte mit Bolier)

Der Betrieb und die Schnittstelle der Geräte werden über elektronische Platinen gesteuert

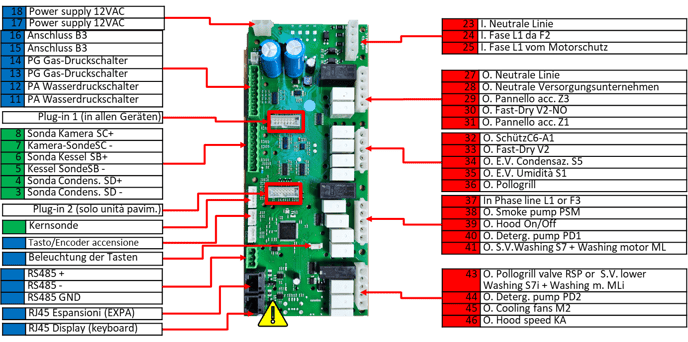

I/O Board Naboo 5.0

Kernsonde

Das Relais oder die I/O-Karte steuert den Betrieb des Geräts gemäß den Anweisungen auf dem Display, das als Benutzeroberfläche dient. Analoge Eingänge grün markiert, digitale Eingänge (offen/geschlossen) blau markiert; Ein- und Ausgänge mit rot markierter Netzspannung

3-4 SD-Kondensationssonde (+ 4)

5-6 Sonde für KesselSB (+ 6)

7-8 Kamera-SondeSC (+ 8)

11-12 PA Wasserdruckschalter

13-14 PG Gas-Druckschalter

15-16 B3 Türkontakt

17-18 15Vdc Stromversorgung

23 I. Neutrale Linie

24 I. L1 Phase von F2

25 I. L1 Phase vom Motorschutz

27 O. Neutrale Leitung

28 O. Neutrale Versorgungsunternehmen

29 O. Schalttafel nach Z3

31 O. Schalttafel nach Z1

32 O. Schütz C6 – A1

34 O. E.V. Kondensation. S5

35 O. E.V. Luftfeuchtigkeit S1

36 O. Pollogrill

37 I. L1 oder F3 Phase

38 O. Rauch PSM Pumpe

39 O. Externer Summer

40 O. PD1 Pumpe für Reinigungsmittel

41 O.E.V. S7 Wash + ML Waschmotor

43 O. E.V. Unterwäsche S7i + Motorlav. Inf. MLi

44 O. PD2 Pumpe für Reinigungsmittel

45 O. Gekühlter Lüfter. M2

46 °C Geschwindigkeit der niedrigen/hohen Motorhaube

21 Ich. Lichtversorgung 15Vdc

22 O. Standlicht

RS485 Wechselrichter+

RS485 Wechselrichter -

RS485 Wechselrichter GND

Stecker 1 (in allen Geräten)

Plug-in 2 (nur Pavim-Einheit)

RJ45 EXPA-Erweiterungskarten

RJ45-Anzeigeplatine

Achtung: Die Platine fungiert als Stromversorgung für alle am BUS angeschlossenen Erweiterungen; Es ist wichtig, das Display an den dafür vorgesehenen RJ45-Anschluss (Keybord) anzuschließen, da der Anschluss an den RJ45-Anschluss für Erweiterungen (EXPA) zu schweren Schäden an der Platine führen kann

SOFTWARE/FIRMWARE

Der Betrieb der Platine basiert auf proprietärer Software, die allgemein als Firmware (FW) bezeichnet wird.
Die FW steuert und steuert den Betrieb basierend auf den Betriebsparametern, den Sensoreingaben und den vom Benutzer bereitgestellten Einstellungen auf dem Display.
Aus offensichtlichen Gründen muss die FW mit der SW der Anzeigeplatine ausgerichtet werden.

SOFTWARE/FIRMWARE

Um eine hohe Zuverlässigkeit bestmöglich zu unterstützen und zu gewährleisten, enthält die im Display enthaltene Software eine Kopie der Firmware. Wenn die Anzeigekarte nicht ausgerichtet ist und nicht mit der E/A-Karte kommunizieren kann, gibt das System eine Warnung aus und versucht, die FW zu installieren, um die beiden Karten auszurichten

I/O Board Naboo LA65303620

Netzschalter/Encoder
Beleuchtung der Tasten

Achtung: Die Relaisplatine dient auch als Stromversorgung für alle am BUS angeschlossenen Erweiterungen; Es ist wichtig, das Display an den dafür vorgesehenen RJ45-Anschluss (KEYBOARD) anzuschließen, da der Anschluss an den RJ45-Anschluss für Erweiterungen (EXPA) zu schweren Schäden an den Karten führen kann

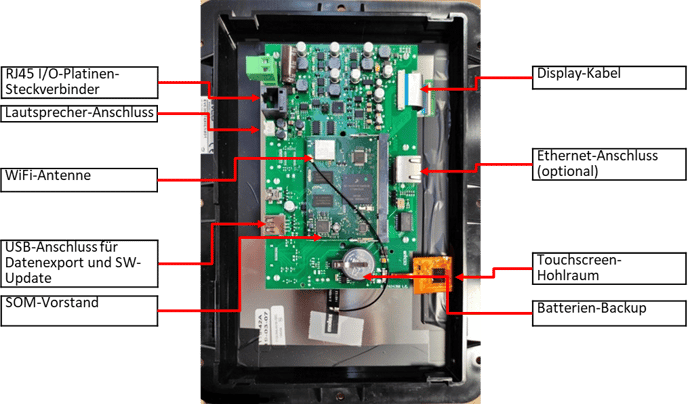

Display

RJ45 I/O-Platinen-Steckverbinder
Lautsprecher-Anschluss
AntenneWi-Fi
USB-Anschluss für Datenexport und SW-Update
SOM-Karte (nicht entfernen)
Batterie-Backup
Touchscreen-Kabel
Ethernet-Anschluss (optional)
Display-Kabel

Das Display, das in einem Kunststoffrahmen untergebracht ist, besteht aus drei NICHT TRENNBAREN Teilen; das Display, das SOM, in dem Speicher und Prozessor untergebracht sind, und die Berührung.

Das Display wird mit 8 Muttern an der Frontplatte befestigt und eine Dichtung zwischen dem Panel und dem Display schützt das Display vor dem Eindringen von Wasser, Fett und Dampf.
Wenn die Karte entfernt wird, ersetzen Sie immer die Dichtung, da Schäden durch Infiltration nicht von der Garantie abgedeckt sind.
Wenn der Austausch im Rahmen der Garantie erfolgt, MUSS DAS DISPLAY AN LAINOX ZURÜCKGESCHICKT WERDEN

Das Display ist erhältlich als
LAR65302490 NABOO Reloaded,
LAR65302493 für NABOO Boosted
LAR65303960 für NABOO 5.0
Die Hardware ist die gleiche, aber die vorinstallierte Software ändert sich. Sie können die Software installieren, um sie an ein anderes Modell anzupassen, aber der Austausch muss sorgfältig durchgeführt werden (siehe TI_03_2021).
Wir empfehlen, das Display nicht herabzustufen

SOFTWARE
Der Betrieb der Grafikkarte basiert auf dem Android-Betriebssystem. Darauf ist die NABOO-Anwendung installiert, die wir im Folgenden als Software (SW) bezeichnen werden.
Nach dem Einschalten startet das Betriebssystem wie ein Smartphone. Sobald das Betriebssystem gestartet ist, wird während des Starts der Naboo-Anwendung ein Bild angezeigt.
Wenn die Anzeige ausgetauscht wird, überprüfen Sie, ob eine Sicherung der Laufwerkskonfiguration vorhanden ist. Falls vorhanden, laden Sie die Konfiguration von USB, andernfalls konfigurieren Sie das Gerät über den Service-Level neu.

Anzeige – Software-Update

Software online aktualisieren
Wenn das Gerät mit der Cloud verbunden ist, zeigt es automatisch in der Statusleiste an, wenn eine neue Softwareversion verfügbar ist.
Befolgen Sie die Anweisungen auf dem Display, die das Update leiten. Sobald der Vorgang abgeschlossen ist, muss das Laufwerk neu gestartet werden.
Wenn die Synchronisierung deaktiviert wurde, können Sie die Schaltfläche "Nach Software-Update suchen" verwenden.
Achtung: Wenn Ihre WLAN-Verbindung instabil oder langsam ist, verwenden Sie diese Aktualisierungsmethode nicht.

Das Display kann durch die Installation der neuesten SW-Version aufgerüstet werden.
Es wird empfohlen, es auf dem neuesten Stand zu halten, um Fehlerbehebungen und neue Funktionen zu erhalten, die die Kochfunktionen verbessern und erweitern können.

Software über USB aktualisieren
Alle Displays sind mit einem USB-Anschluss ausgestattet, um die Software zu aktualisieren. Die aktuellste Version http://www.service-planner.lainox.it ist immer auf der Website verfügbar.
Laden Sie die SW auf einen Speicherstick herunter und schließen Sie ihn an den USB-Anschluss des Naboo an.
Wählen Sie Komplette Software
Es erscheint ein Fenster, in dem Sie die Datei auswählen können, die die Software mit der Erweiterung ".nbu" enthält
Befolgen Sie die Anweisungen auf dem Display, die das Update leiten. Sobald der Vorgang abgeschlossen ist, muss das Laufwerk neu gestartet werden.

Display –Sequenza di avvio

Boot-SequenzWenn das Display eingeschaltet wird, blinkt das Display kurz, um anzuzeigen, dass die Sequenz begonnen hat.

a) Nach einigen Sekunden zeigt Android den ersten Bildschirm an

b) Dann beginnt der Ladevorgang des Systems
c) Nach a) und b) erscheint der Bildschirm "Laden" mit dieser Meldung am unteren Rand; Drücken Sie auf den Text, um auf die Wartungsstufe zuzugreifen

Wenn das System nicht bootet und a) und b) weiterhin angezeigt werden, ist das Betriebssystem wahrscheinlich beschädigt.
Wenden Sie sich an den LAINOX-Support, um zu erfahren, ob es möglich ist, das Display zurückzusetzen

Das Display arbeitet auf Android-Basis und verfügt über eine Boot-Sequenz mit automatischer Aktivierung der Naboo-Anwendung.

d) Die Naboo-App startet
e) Die Naboo-App ist jetzt einsatzbereit

Im Falle eines Stromausfalls erscheint ein großer Schraubenschlüssel und Sie müssen einige Sekunden warten, um den Betrieb aufnehmen zu können.

Stromausfälle sind die Hauptursache für Schäden am Betriebssystem und an der Datenbank.

Bei wiederholten Neustarts (3 Mal) wechselt das System in den Wiederherstellungsmodus
f) Zeigen Sie die Wiederherstellungsmaske an, um das System von der letzten Sicherung wiederherzustellen
Wenn der Neustart immer bei d) stoppt, können Sie die Datenbank zurücksetzen oder die Anwendung aus der Wartungsstufe neu installieren, indem Sie aus Fenster c) auf Laden klicken
g) Zugriff auf die Stufe "Wartung"

Anzeige – Wartungsgrad

Zugang

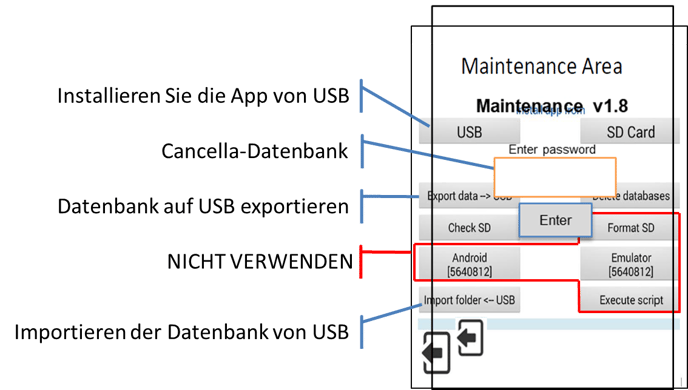

Durch Drücken von Loading während der Boot-Sequenz gelangen Sie in die Wartungsstufe g), die es Ihnen ermöglicht, mit dem Passwort "stools" auf die Daten zuzugreifen (nicht für Benutzer)

Installieren Sie die Anwendung von USB
Datenbank auf USB exportieren
Löschen der Datenbank
Importieren der Datenbank von USB

Sie können die Systemfunktionen über das Fenster Wartung aufrufen.

Installieren der Anwendung

1) Laden Sie die Software (Datei #name#.nbu) aus dem Portal herunter

2) Benennen Sie die Datei #name#.nbu in #name#.zip um und extrahieren Sie Dateien aus dem Ordner

3) Benennen Sie die #name#.apk Datei in Lainox.apk um und kopieren Sie sie auf einen USB-Stick. Benennen Sie die Datei bei kompakten Laufwerken in Lainox7h.apk (Querformat) oder Lainox7v.apk (Hochformat) um

Wechseln Sie zur Wartungsstufe, schließen Sie den USB-Stick an, und wählen Sie App von USB installieren aus.

Database applicazione

É possible:

- Esportare il database in una chiavetta USB

- Importare il database da una chiavetta USB

- Cancellare il database (verrà creato automaticamente un nuovo DB vuoto)

È possibile accedere alle funzioni del sistema attraverso la finestra Maintenance.

Il database dell’applicazione contiene le informazioni per il corretto funzionamento.

Sie können die Systemfunktionen über das Fenster Wartung aufrufen.
In einigen Fällen, wenn die Boot-Sequenz bei d) stoppt, können Sie das Problem beheben, indem Sie die Anwendung neu installieren.

Anwendungsdatenbank

Sie können:
- Exportieren Sie die Datenbank auf einen USB-Stick
- Importieren der Datenbank von einem USB-Stick
- Löschen Sie die Datenbank (es wird automatisch eine neue leere Datenbank erstellt)

Sie können die Systemfunktionen über das Fenster Wartung aufrufen.
Die Anwendungsdatenbank enthält die Informationen für den ordnungsgemäßen Betrieb.

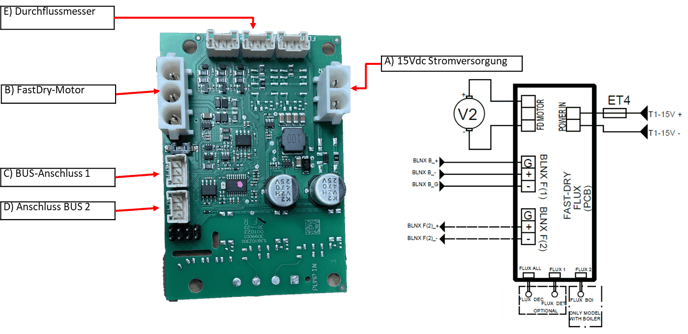

Esp. Ausiliari LA65303910

A) 15Vdc Stromversorgung

B) FastDry-Steuerung

C) BUS-Anschluss 1-,BLNX

D) BUS-Anschluss 2 - Intelligentes Beleuchtungssystem

E) Durchflussmesser

FLUX1 CombiClean

FLUX ALL CalFree

FLUX2 frei

Diese busgesteuerte Platine verwaltet verschiedene Geräte wie das neue FastDry-System und Optionen, falls installiert, wie z. B. das Chemical Detection System mit seinen Durchflussmessern und dem Smart Lighting System.

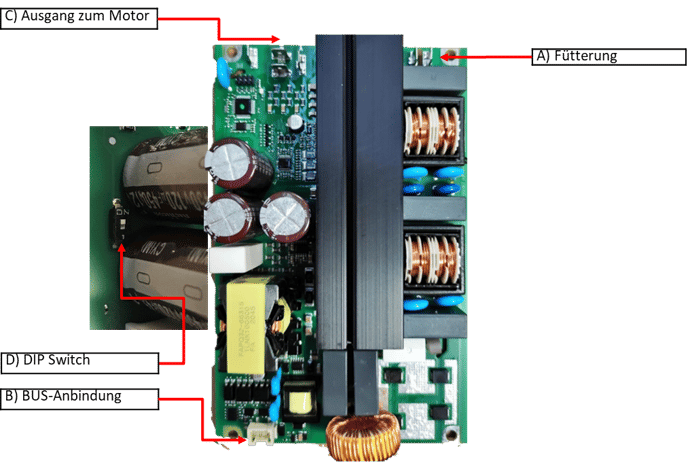

Inverter

a) Stromversorgung 230 +/- 10%

b) Busverbindung zur I/O-Platine

c) Ausgänge zum Motor U, V, W mit 400Vdc

d) Kennzeichnung des DIP-Schalters
Ein=1. Wechselrichter
1 = 2. Wechselrichter (Geräte mit 2 Motoren/Wechselrichtern)
Im Falle eines Wechselrichterwechsels immer den DIP-Schalter D) prüfen/stellen und den neuen Wechselrichter über Service Level / Wechselrichterverwaltung konfigurieren.

Die Wechselrichterplatine, die allen Modellen gemeinsam ist, steuert den Lüftermotor gemäß den Einstellungen, die von der I/O-Karte über BUS vorgegeben werden.
Achten Sie auf die elektrischen Kontakte der Platine und warten Sie nach dem Ausschalten einige Minuten, bevor Sie daran arbeiten.

Der Wechselrichter ist mit einem Steuerungs- und Selbstdiagnosesystem ausgestattet, das über BUS mit der Relaisplatine und über die grünen und roten LEDs, die Details zum Status und Betrieb liefern, mit dem Techniker kommuniziert.
Die Anzahl der Blinkvorgänge der roten LED gibt Aufschluss über die Art des Fehlers (das erste Blinken dauert ca. 1 Sekunde, das nächste 1/2 Sekunde)

Plug-in SSR

Verbindung

Es gibt 2 Stecker, an denen die SSR-Verkabelung angeschlossen wird:
J1 Steuerung der Kammerheizung
J2 Steuerung der Kesselheizung
In den Unterflurgeräten, in denen sich zwei Ventilatoren und zwei separate Heizsysteme befinden, ist ein zweiter SSR-Stecker installiert
Weitere Informationen finden Sie im Kapitel Elektrische Heizung

Das SSR-Plug-in wird auf dem Steckverbinder der E/A-Karte installiert und fungiert als Schnittstelle zwischen der Relaisplatine und dem SSR, indem es die SSR-Triggerfrequenz in ein 12-VDC-Signal umwandelt.

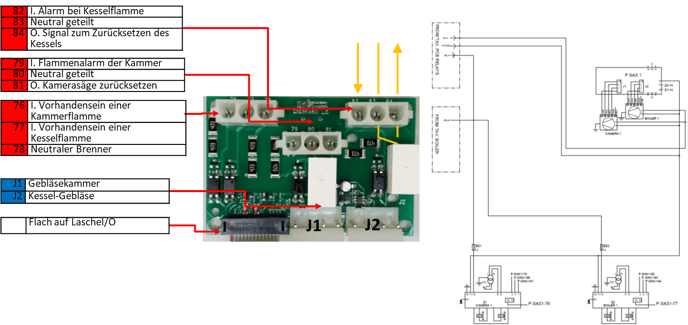

Plug-in Gas

Verbindung

Das Plug-In wird über ein Flachbandkabel mit der I/O-Platine verbunden

J1 Steuerkammer des Gebläses

J2 Steuerung des Kesselgebläses

76I. Vorhandensein einer Kammerflamme

77I. Vorhandensein einer Kesselflamme

78 Neutrale Brenner

79 I. Flammen-Alarmkammer

80 Neutral geteilt

81 O. Kamera zum Zurücksetzen des Signals

82I. Alarm bei Kesselflamme

83Neutral geteilt

84 O. Signal zum Zurücksetzen des Kessels

Das GAS-Plug-in wird auf dem Plug-in-1-Anschluss der I/O-Karte installiert und fungiert als Schnittstelle zwischen der I/O-Platine und den Brennern.
Weitere Details finden Sie im Kapitel Gasheizung

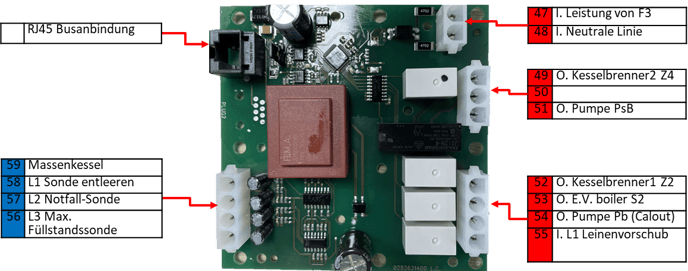

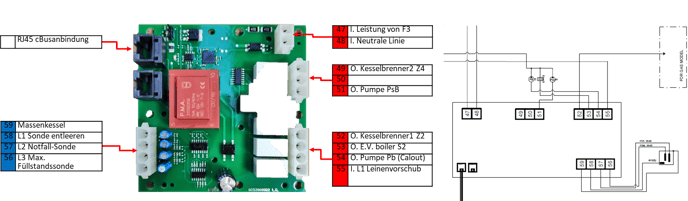

Boiler 5.0 Erweiterung LA65303930

Die Kesselerweiterungsplatine, die allen Naboo-Modellen gemeinsam ist, steuert den Betrieb des Kessels und ist nur in Geräten vorhanden, die mit dieser Option ausgestattet sind.
Die Platine verfügt nicht über eine eigene Software und kommuniziert mit der Relaisplatine über einen Bus über RJ45

RJ45-Bus-Anschluss

59 Massa Kessel

58 L1 Sonde entleeren

57 L2 Notfall-Sonde

56 L3 Max. Füllstandsfühler

47 Leistung von F3

48 Neutrale Linie

49 O. Kesselbrenner 2 Z4

51 O. Pumpe PsB

52 O. Kesselbrenner 1 Z2

53 O. E.V. Kessel S2 Befüllung

54 O. Pumpe Pb Pumpe CalOut
