NABOO ELECTRONIC BOARDS

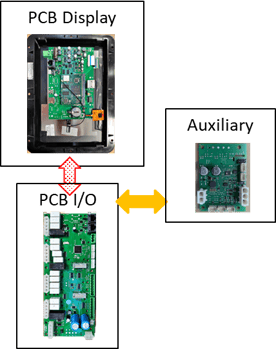

Il funzionamento dell’unità è gestito da schede elettroniche

Le schede elettroniche sono:

Scheda I/O

Display

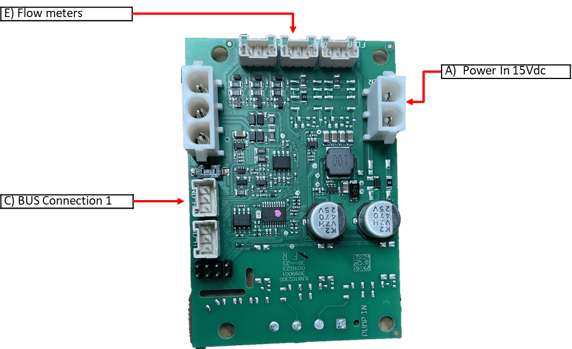

Esp. Ausiliari

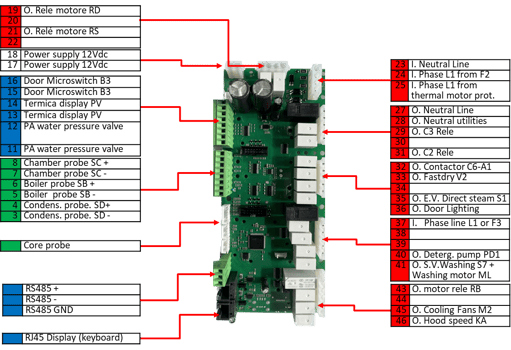

I/O Board LA65303921

La scheda relè o I/O controlla il funzionamento dell'unità in base alle istruzione fornite dal display che funge da interfaccia utente.

ingressi analogici evidenziati in verde, ingressi digitali (aperto/chiuso) evidenziati in blu; ingressi e uscite con tensione di linea evidenziati in rosso

Sonda al cuore

3-4 Sonda condensazione SD (+ 4)

5-6 Sonda boiler SB (+ 6)

7-8 Sonda camera SC (+ 8)

11-12 PA PressostatoAcqua

13-14 PV Termica Display

15-16 B3 Contatto Porta

BUZ Ventola M3

17-18 Alimentazione 15Vdc

23 I. Linea Neutro

24 I. Fase L1 da F2

25 I. Fase L1 da protezione motore

27 O. Linea Neutro

28 O. Neutro utenze

32 O. Contattore C6 – A1

35 O. E.V. Umidità S1

36 O. Luce porta

37 I. Fase L1

39 O. Buzzer esterno

40 O. Pompa detersivo PD

41 O. E.V. Lavaggio S7 + motore lavaggio ML

43 O. Relé motore RB

45 O. Ventola raffredd. M2

46 O. Velocità cappa

19 O. Relé motore RD

21 O. Relé motore RS

RS485 Inverter +

RS485 Inverter -

RS485 Inverter GND

RJ45 Scheda Display

Attenzione: La scheda funge da alimentatore per tutte le espansioni collegate sul BUS; è fondamentale collegare il display al connettore RJ45 ad esso dedicato (Keybord) perché collegandolo al connettore RJ45 dedicato alle espansioni (EXPA) potrebbe causare gravi danni alla scheda

SOFTWARE/FIRMWARE

Il funzionamento della scheda si basa su un software proprietario generalmente identificato come Firmware (FW).

Il FW controlla e controlla il funzionamento in base ai parametri di funzionamento, agli input dei sensori e alle impostazioni fornite dall'utente sul display.

Per ovvi motivi il FW deve essere allineato al SW della scheda display.

SOFTWARE/FIRMWARE

Per supportare al meglio e garantire un'elevata affidabilità, il software contenuto nel display contiene una copia del firmware e qualora la scheda display non sia allineata e non riesca a comunicare con la scheda I/O il sistema avvisa e tenta di installare il FW per allineare le due schede

Display

Il display, racchiuso in una cornice in plastica, è composto da tre parti NON SEPARABILI; il display, la SOM, che alloggia memoria e processore, e il touch.

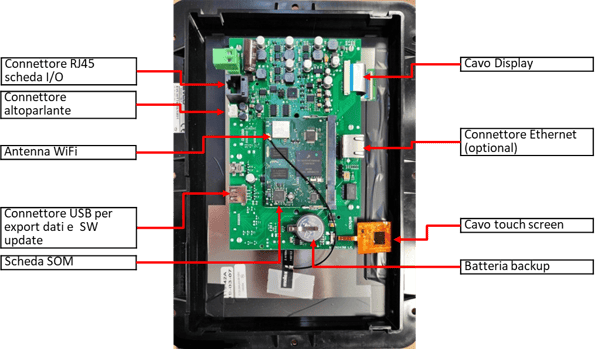

Connettore RJ45 scheda I/O

Connettore altoparlante

AntennaWi-Fi

Connettore USB per export dati e SW update

Scheda SOM card (non rimuovere)

Batteria di backup

Cavo touch screen

Connettore Ethernet (optional)

Cavo Display

Il display è fissato al pannello frontale con 8 dadi e una guarnizione, tra pannello e display, protegge il display da acqua, grasso e infiltrazioni di vapore.

In caso di rimozione della scheda sostituire sempre la guarnizione poiché i danni dovuti ad infiltrazioni non sono coperti da garanzia.

Se la sostituzione è in Garanzia il Display DEVE ESSERE RESO A LAINOX

Il display è disponibile come

LAR65302490 NABOO Reloaded,

LAR65302493 for NABOO Boosted

LAR65303960 for NABOO 5.0

L’hardware è lo stesso ma il software preinstallato cambia. È possibile installare il software per adattare ad un diverso modello ma la sostituzione deve essere fatta con cura (vedi TI_03_2021).

Suggeriamo di non effettuare downgrade al display

SOFTWARE

Il funzionamento della scheda video è basato sul sistema operativo Android; su questo è installata l'applicazione NABOO che di seguito indicheremo come Software (SW).

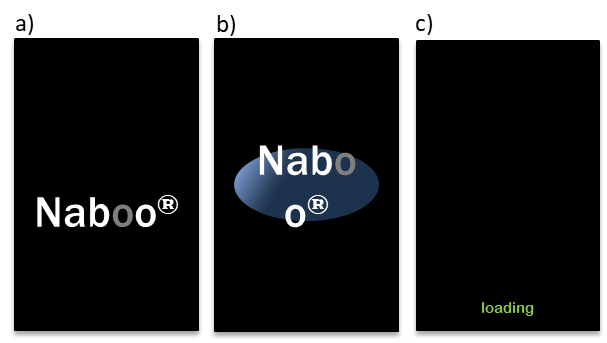

All'accensione il sistema operativo si avvia proprio come uno smartphone; una volta avviato il sistema operativo, durante l'avvio dell'applicazione Naboo viene presentata un'immagine.

In caso di sostituzione del display verificare se è presente un backup della configurazione dell'unità; se presente, caricare la configurazione da USB, altrimenti riconfigurare l'unità dal livello service.

Display – aggiornamento Software

Il display può essere aggiornato installando l'ultima versione SW.

Si consiglia di mantenerlo aggiornato per ottenere correzioni di bug e nuove funzionalità che possano migliorare ed ampliare le funzionalità di cottura.

Update software On-line

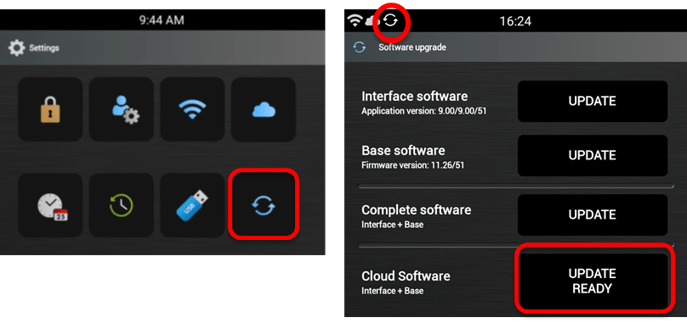

Quando è connessa al cloud l'unità mostra in automatico, sulla barra di stato, se è disponibile una nuova versione del software.

Seguire le istruzioni sul display che guidano l'aggiornamento; una volta completato l'unità deve essere riavviata.

Se la sincronizzazione è stata disabilitata, è possibile utilizzare il pulsante «Verifica aggiornamento software».

Attenzione: Se la connessione Wi-Fi è instabile o lenta, non utilizzare questo metodo di aggiornamento.

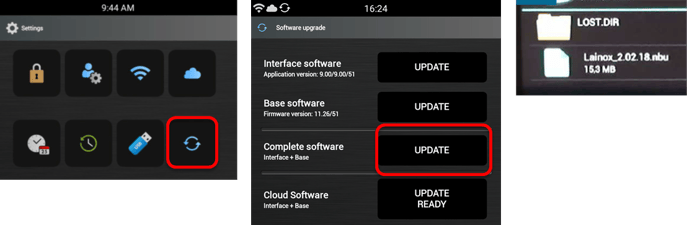

Update software via USB

Tutte i display sono dotati di porta USB per aggiornare il software. Sul sito web è sempre disponibile l’ultima versione http://www.service-planner.lainox.it.

Scaricare il SW su una memory stick e collegarla alla porta USB del Naboo.

Selezionare Software completo

Apparirà una finestra per selezionare il file contenente il software che ha estensione “.nbu”

Seguire le istruzioni sul display che guidano l'aggiornamento; una volta completato l'unità deve essere riavviata.

Display –Sequenza di avvio

Se il Sistema non riesce a avviarsi e a) e b) continuano ad essere visualizzate, il sistema operativo è probabilmente corrotto.

Contattare il supporto LAINOX per verificare se sia possibile ripristinare il display

Il display opera su base Android ed ha una sequenza di avvio con l’attivazione automatica dell'applicazione Naboo.

Sequenza di avvio

All'accensione il display lampeggia brevemente per indicare che la sequenza è iniziata.

a) Dopo pochi secondi, Android mostra la prima schermata

b) Quindi inizia il caricamento del sistema

c) Dopo a) e b), appare la schermata “loading” con questo messaggio in basso; premere sulla scritta per accedere al livello Maintenance

d) L’applicazione Naboo si sta avviando

e) L’applicazione Naboo si è avviata ed è pronta all’uso

In caso di blackout, apparirà una grande chiave inglese e sarà necessario attendere alcuni secondi per poter operare.

Le interruzioni di corrente sono la principale causa di danni al sistema operativo e al database.

In caso di riavvii ripetuti (3 volte) il sistema entra in modalità Recovery

f) Visualizza la maschera Recovery per ripristinare il systema dall’ultimo backup

Se il riavvio si ferma sempre a d), è possibile azzerare il database o reinstallare l’applicazione dal livello Maintenance premendo si Loading dalla finestra c)

g) Accesso al livello “Maintenance”

Display – Livello Maintenance

È possibile accedere alle funzioni di sistema dalla finestra Maintenance.

Accesso

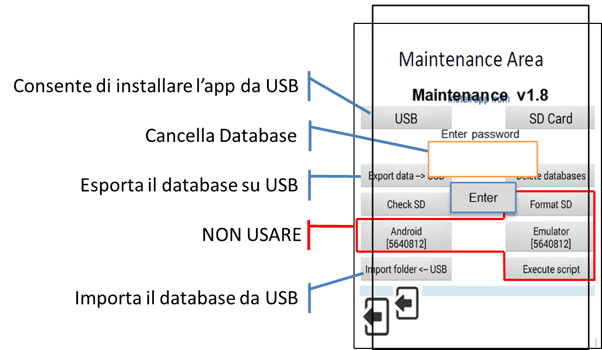

Premendo su Loading durante la sequenza di avvio, si accede al livello Maintenance g) che consente di accedere ai dati (non per utenti) con la password «stools»

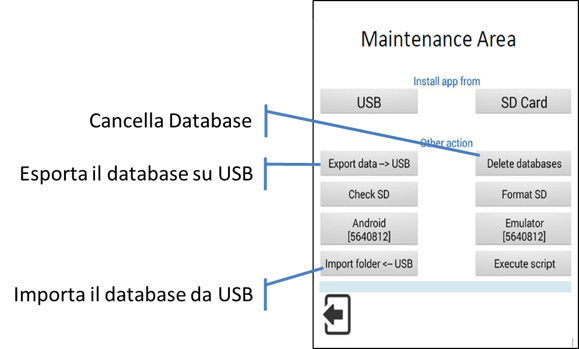

Installa l’applicazione da USB

Esporta il database su USB

Cancella il database

Importa il database da USB

In alcuni casi, se la sequenza di avvio si ferma su d), è possible risolvere riinstallando l’applicazione.

Installazione dell’application

1) Scaricare il software (file #name#.nbu) dal portale

2) Rinominare il file #name#.nbu in #name#.zip ed estrarre dalla cartella I file

3) Rinominare il file #name#.apk in Lainox.apk e copiarlo in una USB stick. Per le unità Compact, rinominare il file in Lainox7h.apk (orizzontale) o Lainox7v.apk (verticale)

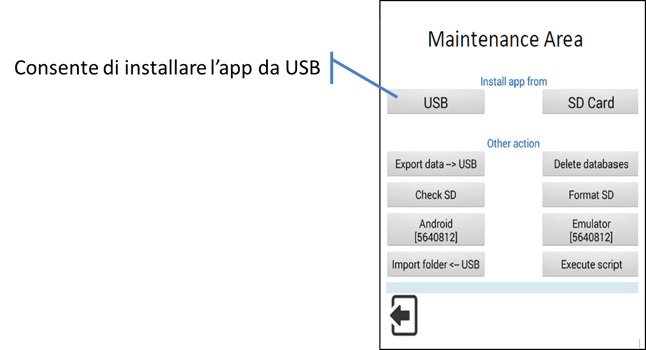

Accedere al livello Maintenance, connettere la USB, e selezionare Install app from USB.
