NABOO ELECTRONIC PLATINEN
Der Betrieb des Geräts wird über elektronische Platinen gesteuert
Die elektronischen Platinen sind:
I/O-Platine
Zeigen
Hilfs-Exp.
I/O Board LA65303921
Das Relais oder die E/A-Karte steuert den Betrieb des Geräts gemäß den Anweisungen auf dem Display, das als Benutzeroberfläche dient.
Analoge Eingänge grün markiert, digitale Eingänge (offen/geschlossen) blau markiert; Ein- und Ausgänge mit rot markierter Netzspannung
Kernsonde
3-4 SD Kondensationssonde (+ 4)
5-6 SB Kesselsonde (+ 6)
7-8 SC-Kammer-Sonde (+ 8)
11-12 PA Wasserdruckschalter
13-14 PV-Wärmeanzeige
15-16 B3 Türkontakt
BUZ Lüfter M3
17-18 Stromversorgung 15Vdc
23 I. Neutrale Leitung
24 I. L1 Phase von F2
25 I. L1 Phase vom Motorschutz
27 O. Neutrale Leitung
28 O. Neutrale Versorgungsunternehmen
32 O. Schütz C6 – A1
35 O. E.V. Luftfeuchtigkeit S1
36 O. Türleuchte
37 I. L1 Phase
39 O. Externer Summer
40 O. PD Reinigerpumpe
41 O.E.V. S7 Wash + ML Waschmotor
43 O. RB Motorrelais
45 O. Gekühlter Lüfter. M2
46 ° Drehzahl der Haube
19 O. RD Motorrelais
21 O. RS Motorrelais
RS485 Wechselrichter+
RS485 Wechselrichter -
RS485 Wechselrichter GND
RJ45-Anzeigeplatine
Achtung: Die Platine fungiert als Stromversorgung für alle am BUS angeschlossenen Erweiterungen; Es ist wichtig, das Display an den dafür vorgesehenen RJ45-Anschluss (Keybord) anzuschließen, da der Anschluss an den RJ45-Anschluss für Erweiterungen (EXPA) zu schweren Schäden an der Platine führen kann
SOFTWARE/FIRMWARE
Der Betrieb der Platine basiert auf proprietärer Software, die allgemein als Firmware (FW) bezeichnet wird.
Die FW steuert und steuert den Betrieb basierend auf den Betriebsparametern, den Sensoreingaben und den vom Benutzer bereitgestellten Einstellungen auf dem Display.
Aus offensichtlichen Gründen muss die FW mit der SW der Anzeigeplatine ausgerichtet werden.
SOFTWARE/FIRMWARE
Um eine hohe Zuverlässigkeit bestmöglich zu unterstützen und zu gewährleisten, enthält die im Display enthaltene Software eine Kopie der Firmware. Wenn die Anzeigekarte nicht ausgerichtet ist und nicht mit der E/A-Karte kommunizieren kann, gibt das System eine Warnung aus und versucht, die FW zu installieren, um die beiden Karten auszurichten
Display

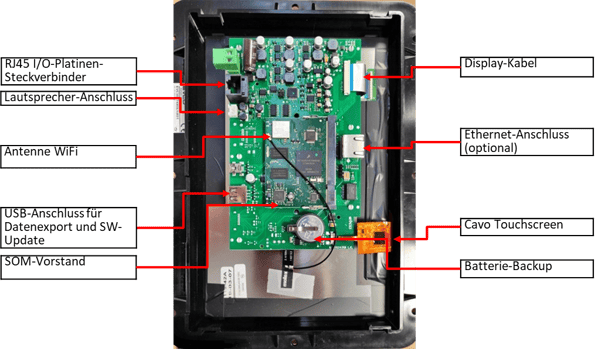

Das Display, das in einem Kunststoffrahmen untergebracht ist, besteht aus drei NICHT TRENNBAREN Teilen; das Display, das SOM, in dem Speicher und Prozessor untergebracht sind, und die Berührung.
RJ45 I/O-Platinen-Steckverbinder
Lautsprecher-Anschluss
AntenneWi-Fi
USB-Anschluss für Datenexport und SW-Update
SOM-Karte (nicht entfernen)
Batterie-Backup
Touchscreen-Kabel
Ethernet-Anschluss (optional)
Display-Kabel
Das Display wird mit 8 Muttern an der Frontplatte befestigt und eine Dichtung zwischen dem Panel und dem Display schützt das Display vor dem Eindringen von Wasser, Fett und Dampf.
Wenn die Karte entfernt wird, ersetzen Sie immer die Dichtung, da Schäden durch Infiltration nicht von der Garantie abgedeckt sind.
Wenn der Austausch im Rahmen der Garantie erfolgt, MUSS DAS DISPLAY AN LAINOX ZURÜCKGESCHICKT WERDEN
Das Display ist erhältlich als
LAR65302490 NABOO Reloaded,
LAR65302493 für NABOO Boosted
LAR65303960 für NABOO 5.0
Die Hardware ist die gleiche, aber die vorinstallierte Software ändert sich. Sie können die Software installieren, um sie an ein anderes Modell anzupassen, aber der Austausch muss sorgfältig durchgeführt werden (siehe TI_03_2021).
Wir empfehlen, das Display nicht herabzustufen
SOFTWARE
Der Betrieb der Grafikkarte basiert auf dem Android-Betriebssystem. Darauf ist die NABOO-Anwendung installiert, die wir im Folgenden als Software (SW) bezeichnen werden.
Nach dem Einschalten startet das Betriebssystem wie ein Smartphone. Sobald das Betriebssystem gestartet ist, wird während des Starts der Naboo-Anwendung ein Bild angezeigt.
Wenn die Anzeige ausgetauscht wird, überprüfen Sie, ob eine Sicherung der Laufwerkskonfiguration vorhanden ist. Falls vorhanden, laden Sie die Konfiguration von USB, andernfalls konfigurieren Sie das Gerät über den Service-Level neu.
Anzeige – Software-Update
Das Display kann durch die Installation der neuesten SW-Version aufgerüstet werden.
Es wird empfohlen, es auf dem neuesten Stand zu halten, um Fehlerbehebungen und neue Funktionen zu erhalten, die die Kochfunktionen verbessern und erweitern können.
Update software On-line
Wenn das Gerät mit der Cloud verbunden ist, zeigt es automatisch in der Statusleiste an, wenn eine neue Softwareversion verfügbar ist.
Befolgen Sie die Anweisungen auf dem Display, die das Update leiten. Sobald der Vorgang abgeschlossen ist, muss das Laufwerk neu gestartet werden.
Wenn die Synchronisierung deaktiviert wurde, können Sie die Schaltfläche "Nach Software-Update suchen" verwenden.
Achtung: Wenn Ihre WLAN-Verbindung instabil oder langsam ist, verwenden Sie diese Aktualisierungsmethode nicht.
Update software via USB
Alle Displays sind mit einem USB-Anschluss ausgestattet, um die Software zu aktualisieren. Die aktuellste Version http://www.service-planner.lainox.it ist immer auf der Website verfügbar.
Laden Sie die SW auf einen Speicherstick herunter und schließen Sie ihn an den USB-Anschluss des Naboo an.
Wählen Sie Komplette Software
Es erscheint ein Fenster, in dem Sie die Datei auswählen können, die die Software mit der Erweiterung ".nbu" enthält
Befolgen Sie die Anweisungen auf dem Display, die das Update leiten. Sobald der Vorgang abgeschlossen ist, muss das Laufwerk neu gestartet werden.
Anzeige – Boot-Sequenz
Wenn das System nicht bootet und a) und b) weiterhin angezeigt werden, ist das Betriebssystem wahrscheinlich beschädigt.
Wenden Sie sich an den LAINOX-Support, um zu erfahren, ob es möglich ist, das Display zurückzusetzen
Das Display arbeitet auf Android-Basis und verfügt über eine Boot-Sequenz mit automatischer Aktivierung der Naboo-Anwendung.
Boot-Sequenz
Wenn das Display eingeschaltet wird, blinkt das Display kurz, um anzuzeigen, dass die Sequenz begonnen hat.
a) Nach einigen Sekunden zeigt Android den ersten Bildschirm an
b) Dann beginnt der Ladevorgang des Systems
c) Nach a) und b) erscheint der Bildschirm "Laden" mit dieser Meldung am unteren Rand; Drücken Sie auf den Text, um auf die Wartungsstufe zuzugreifen
d) Die Naboo-App startet
e) Die Naboo-App ist jetzt einsatzbereitIm Falle eines Stromausfalls erscheint ein großer Schraubenschlüssel und Sie müssen einige Sekunden warten, um den Betrieb aufnehmen zu können.
Stromausfälle sind die Hauptursache für Schäden am Betriebssystem und an der Datenbank.
Bei wiederholten Neustarts (3 Mal) wechselt das System in den Wiederherstellungsmodus
f) Zeigen Sie die Wiederherstellungsmaske an, um das System aus der letzten Sicherung wiederherzustellenWenn der Neustart immer bei d) stoppt, können Sie die Datenbank zurücksetzen oder die Anwendung aus der Wartungsstufe neu installieren, indem Sie aus Fenster c) auf Laden klicken
g) Zugriff auf die Stufe "Wartung"
Anzeige – Wartungsgrad

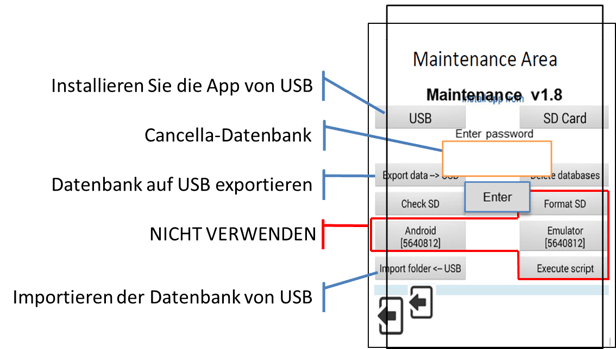

Sie können die Systemfunktionen über das Fenster Wartung aufrufen.
Zugang
Durch Drücken von Loading während der Boot-Sequenz gelangen Sie in die Wartungsstufe g), die es Ihnen ermöglicht, mit dem Passwort "stools" auf die Daten zuzugreifen (nicht für Benutzer)
Installieren Sie die Anwendung von USB
Datenbank auf USB exportieren
Löschen der Datenbank
Importieren der Datenbank von USB
In einigen Fällen, wenn die Boot-Sequenz bei d) stoppt, können Sie das Problem beheben, indem Sie die Anwendung neu installieren.
Installieren der Anwendung
1) Laden Sie die Software (Datei #name#.nbu) aus dem Portal herunter
2) Benennen Sie die Datei #name#.nbu in #name#.zip um und extrahieren Sie Dateien aus dem Ordner
3) Benennen Sie die #name#.apk Datei in Lainox.apk um und kopieren Sie sie auf einen USB-Stick. Benennen Sie die Datei bei kompakten Laufwerken in Lainox7h.apk (Querformat) oder Lainox7v.apk (Hochformat) um
Wechseln Sie zur Wartungsstufe, schließen Sie den USB-Stick an, und wählen Sie App von USB installieren aus.
Die Anwendungsdatenbank enthält die Informationen für den ordnungsgemäßen Betrieb.
Anwendungsdatenbank
Sie können:
- Exportieren Sie die Datenbank auf einen USB-Stick
- Importieren der Datenbank von einem USB-Stick
- Löschen Sie die Datenbank (es wird automatisch eine neue leere Datenbank erstellt)
Auxiliary control Board LA65303910
Diese busgesteuerte Platine verwaltet das Chemikaliendetektionssystem mit seinem Durchflussmesser.
A) 15Vdc Stromversorgung
B) BUS-Anschluss 1-,BLNX
C) Durchflussmessgerät
