CARTES ÉLECTRONIQUES NABOO
Le fonctionnement de l’unité est géré par des cartes électroniques
Les cartes électroniques sont :
Carte d’E/S
Montrer
Exp. auxiliaire
I/O Board LA65303921
Le relais ou la carte d’E/S contrôle le fonctionnement de l’unité selon les instructions fournies par l’écran qui sert d’interface utilisateur.
les entrées analogiques surlignées en vert, les entrées numériques (ouvertes/fermées) surlignées en bleu ; Entrées et sorties avec tension de ligne surlignée en rouge
Sonde à cœur
3-4 Sonde de condensation SD (+ 4)
Sonde de chaudière 5-6 SB (+ 6)
Sonde de chambre SC 7-8 (+ 8)
Pressostat d’eau 11-12 PA
Affichage thermique PV 13-14
15-16 B3 Contact de porte
Ventilateur BUZ M3
17-18 Alimentation 15Vdc
23 I. Ligne neutre
24 I. Fase L1 da F2
25 I. Phase L1 de la protection du moteur
27 O. Linea Neutro
28 O. Utilitaires neutres
32 O. Contacteur C6 – A1
35 O. E.V. Humidité S1
36 O. Éclairage de porte
37 I. Fase L1
39 O. Buzzer esterno
40O. Pompe à detergent
41O.E.V. Wash S7 + ML Moteur de lavage
43 O. Relé motore RB
45 O. VentilateurM2
46 O. Vitesse du capot
19 O. Relé motore RD
21 O. Relé motore RS
Onduleur RS485+
Onduleur RS485 -
Onduleur RS485 GND
Tableau d’affichage RJ45
Attention : La carte fait office d’alimentation pour toutes les extensions connectées sur le BUS ; il est indispensable de connecter l’écran au connecteur RJ45 qui lui est dédié (Keybord) car le connecter au connecteur RJ45 dédié aux extensions (EXPA) pourrait causer de graves dommages à la carte
SOFTWARE/FIRMWARE
Le fonctionnement de la carte est basé sur un logiciel propriétaire généralement identifié comme Firmware (FW).
Le micrologiciel contrôle et contrôle le fonctionnement en fonction des paramètres de fonctionnement, des entrées du capteur et des paramètres fournis par l’utilisateur sur l’écran.
Pour des raisons évidentes, le FW doit être aligné avec le SW du panneau d’affichage.
SOFTWARE/FIRMWARE
Pour mieux prendre en charge et garantir une fiabilité élevée, le logiciel contenu dans l’écran contient une copie du micrologiciel et si la carte d’affichage n’est pas alignée et ne peut pas communiquer avec la carte d’E/S, le système alerte et tente d’installer le micrologiciel pour aligner les deux cartes
Montrer

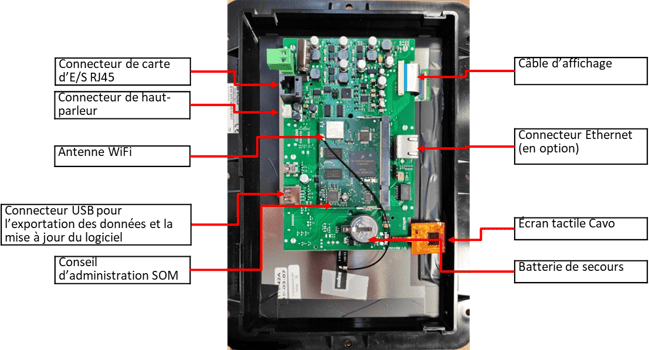

L’affichage, enfermé dans un cadre en plastique, est composé de trois parties NON SÉPARABLES; l’écran, le SOM, qui abrite la mémoire et le processeur, et le tactile.
Connecteur de carte d’E/S RJ45
Connecteur de haut-parleur
AntenneWi-Fi
Connecteur USB pour l’exportation des données et la mise à jour du logiciel
Carte SOM (ne pas retirer)
Batterie de secours
Câble pour écran tactile
Connecteur Ethernet (en option)
Câble d’affichage
L’écran est fixé au panneau avant à l’aide de 8 écrous et un joint, entre le panneau et l’écran, protège l’écran des infiltrations d’eau, de graisse et de vapeur.
Si la carte est retirée, remplacez toujours le joint car les dommages dus à l’infiltration ne sont pas couverts par la garantie.
Si le remplacement est sous garantie, l’écran DOIT ÊTRE RETOURNÉ À LAINOX
L’affichage est disponible en tant que
LAR65302490 NABOO Reloaded,
LAR65302493 pour NABOO Boosted
LAR65303960 pour NABOO 5.0
Le matériel est le même, mais le logiciel préinstallé change. Vous pouvez installer le logiciel pour l’adapter à un autre modèle mais le remplacement doit se faire avec soin (voir TI_03_2021).
Nous vous suggérons de ne pas rétrograder l’affichage
SOFTWARE
Le fonctionnement de la carte vidéo est basé sur le système d’exploitation Android ; l’application NABOO y est installée, que nous appellerons ci-dessous Software (SW).
Lorsqu’il est allumé, le système d’exploitation démarre comme un smartphone ; Une fois le système d’exploitation démarré, une image est présentée lors du lancement de l’application Naboo.
Si l’écran est remplacé, vérifiez s’il existe une sauvegarde de la configuration du lecteur ; le cas échéant, chargez la configuration à partir de l’USB, sinon reconfigurez l’unité à partir du niveau de service.
Affichage – Mise à jour du logiciel
L’affichage peut être mis à niveau en installant la dernière version du logiciel.
Il est recommandé de le maintenir à jour pour obtenir des corrections de bogues et de nouvelles fonctionnalités qui peuvent améliorer et étendre les fonctionnalités de cuisson.
Update software On-line
Lorsqu’elle est connectée au cloud, l’unité affiche automatiquement sur la barre d’état si une nouvelle version du logiciel est disponible.
Suivez les instructions à l’écran qui guident la mise à jour. Une fois l’opération terminée, le disque doit être redémarré.
Si la synchronisation a été désactivée, vous pouvez utiliser le bouton « Rechercher la mise à jour du logiciel ».
Attention : Si votre connexion Wi-Fi est instable ou lente, n’utilisez pas cette méthode de mise à jour.
Update software via USB
Tous les écrans sont équipés d’un port USB pour mettre à jour le logiciel. La dernière version http://www.service-planner.lainox.it est toujours disponible sur le site web.
Téléchargez le logiciel sur une clé USB et connectez-le au port USB du Naboo.
Sélectionnez le logiciel complet
Une fenêtre apparaîtra pour sélectionner le fichier contenant le logiciel qui a l’extension « .nbu »
Suivez les instructions à l’écran qui guident la mise à jour. Une fois l’opération terminée, le disque doit être redémarré.
Affichage –Séquence de démarrage
Si le système ne démarre pas et que a) et b) continuent d’apparaître, le système d’exploitation est probablement corrompu.
Contactez le support LAINOX pour voir s’il est possible de réinitialiser l’affichage
L’écran fonctionne sur une base Android et dispose d’une séquence de démarrage avec l’activation automatique de l’application Naboo.
Séquence de démarrage
Lorsque l’écran est allumé, l’écran clignote brièvement pour indiquer que la séquence a commencé.
a) Après quelques secondes, Android affiche le premier écran
b) Ensuite, le chargement du système commence
c) Après a) et b), l’écran « Loading » apparaît avec ce message en bas ; appuyez sur le texte pour accéder au niveau de maintenance
d) L’application Naboo démarre
e) L’application Naboo est maintenant prête à l’emploi
En cas de panne de courant, une grosse clé apparaîtra et il vous faudra attendre quelques secondes pour pouvoir opérer.
Les pannes de courant sont la principale cause de dommages au système d’exploitation et à la base de données.
En cas de redémarrages répétés (3 fois), le système passe en mode de récupération
f) Affichez le masque de récupération pour restaurer le système à partir de la dernière sauvegarde
Si le redémarrage s’arrête toujours à d), vous pouvez réinitialiser la base de données ou réinstaller l’application à partir du niveau Maintenance en appuyant sur Chargement à partir de la fenêtre c)
g) Accès au niveau « Maintenance »

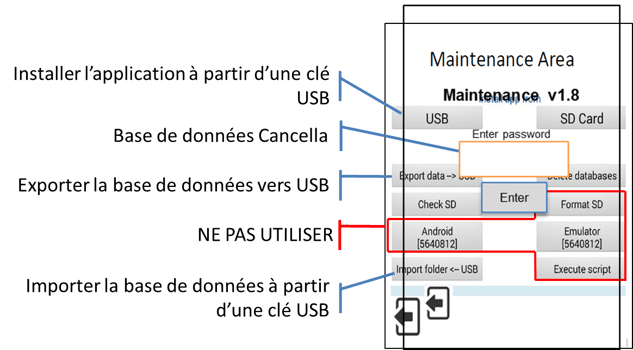

Affichage – Niveau de maintenance
Vous pouvez accéder aux fonctions système à partir de la fenêtre Maintenance.
Accès
En appuyant sur Loading pendant la séquence de démarrage, vous accéderez au niveau de maintenance g) qui vous permet d’accéder aux données (pas pour les utilisateurs) avec le mot de passe « stools »
Installer l’application à partir d’une clé USB
Exporter la base de données vers USB
Effacer la base de données
Importer la base de données à partir d’une clé USB
Dans certains cas, si la séquence de démarrage s’arrête sur d), vous pouvez la résoudre en réinstallant l’application.

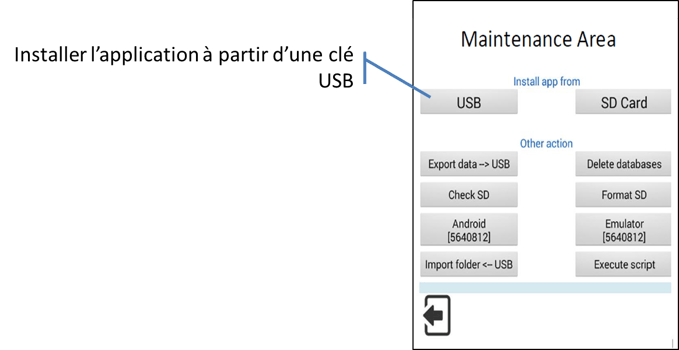

Installazion de l’application
1) Téléchargez le logiciel (fichier #name#.nbu) depuis le portail
2) Renommez le fichier #name#.nbu en #name#.zip et extrayez les fichiers du dossier
3) Renommez le fichier #name#.apk en Lainox.apk et copiez-le sur une clé USB. Pour les lecteurs compacts, renommez le fichier en Lainox7h.apk (paysage) ou Lainox7v.apk (portrait)
Allez au niveau de maintenance, connectez l’USB et sélectionnez Installer l’application à partir de l’USB.
La base de données de l’application contient les informations nécessaires au bon fonctionnement.
Base de données d’applications
Vous pouvez:
- Exporter la base de données sur une clé USB
- Importer la base de données à partir d’une clé USB
- Effacer la base de données (une nouvelle base de données vide sera créée automatiquement)

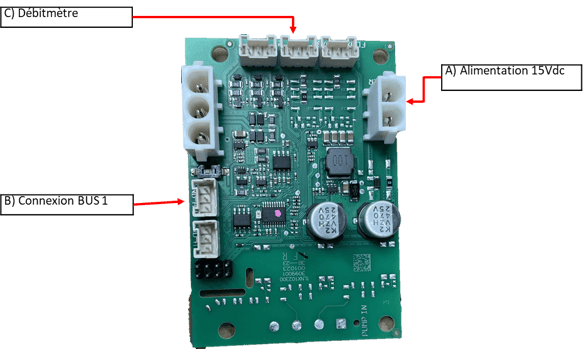

Esp. Ausiliari LA65303910
Cette carte contrôlée par bus gère le système de détection chimique avec son débitmètre.
A) Alimentation 15Vdc
B) Connexion BUS 1-,BLNX
C) Débitmètre
