NABOO ELECTRONIC BOARDS
El funcionamiento de la unidad se gestiona mediante placas electrónicas
Las placas electrónicas son:
Placa de E/S
Monitor
Exp. Auxiliar.
I/O Board LA65303921
La tarjeta relé controla el funcionamiento de la unidad en base a las indicaciones proporcionadas por el display, que actúa como interfaz de usuario. Entradas analógicas en verde, entradas digitales (abierto/cerrado) en azul; entradas y salidas con tensión de línea en rojo.
Sonda de núcleo
3-4 Sonda de condensación SD (+ 4)Sonda de caldera
5-6 SB (+ 6)
7-8 Sonda de cámara SC (+ 8)
11-12 PA Interruptor de presión de agua
13-14 PV Pantalla térmica
15-16 B3 Puerto de contacto
BUZ Ventilador M3
17-18 Fuente de alimentación de 15 V CC
23 I. Línea Neutro
24 I. Fase L1 da F2
25 I. Fase L1 de la protección del motor
27 O. Línea Neutro
28 O. Neutro Utilidades
32 O. Contactor C6 – A1
35 O. E.V. Humedad S1
36 O. Luz de puerta
37 I. Fase L1
39 O. Zumbador externo
40 O. Bomba de detergentePD
41 O. E.V. LAvaggio S7 + Motor de lavadoML
43 O. Relé motoreRB
45 O. Ventilador refrigerado.M2
46 O. Velocidad del capó
19 O. Relé motore RD
21 O. Relé motore RS
RS485 Inverter +
RS485 Inverter -
RS485 Inverter GND
RJ45 Scheda Display
Atención: La placa actúa como fuente de alimentación para todas las expansiones conectadas en el BUS; es imprescindible conectar la pantalla al conector RJ45 dedicado a ella (Keybord) porque conectarla al conector RJ45 dedicado a las expansiones (EXPA) podría causar graves daños a la placa
SOFTWARE/FIRMWARE
El funcionamiento de la placa se basa en software propietario generalmente identificado como Firmware (FW).
El FW controla y controla el funcionamiento en función de los parámetros de funcionamiento, las entradas del sensor y la configuración proporcionada por el usuario en la pantalla.
Por razones obvias, el FW debe estar alineado con el SW de la placa de visualización.
SOFTWARE/FIRMWARE
Para respaldar mejor y garantizar una alta confiabilidad, el software contenido en la pantalla contiene una copia del firmware y, si la tarjeta de visualización no está alineada y no puede comunicarse con la tarjeta de E/S, el sistema alerta e intenta instalar el FW para alinear las dos tarjetas
Monitor

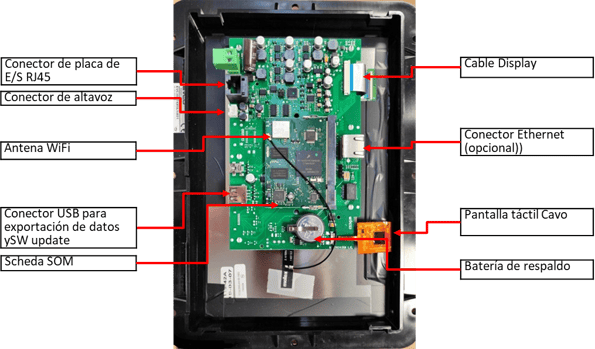

La pantalla, encerrada en un marco de plástico, se compone de tres partes NO SEPARABLES; la pantalla, el SOM, que alberga la memoria y el procesador, y el tacto.
Conector de placa de E/S RJ45
Conector de altavoz
AntenaWi-Fi
Conector USB para exportación de datos y actualización de software
Tarjeta SOM (no quitar)
Batería de respaldo
Cable de pantalla táctil
Conector Ethernet (opcional)
Cable de visualización
La pantalla se fija al panel frontal con 8 tuercas y una junta, entre el panel y la pantalla, protege la pantalla de la infiltración de agua, grasa y vapor.
Si se retira la tarjeta, reemplace siempre la junta, ya que los daños debidos a la infiltración no están cubiertos por la garantía.
Si el reemplazo está en garantía, la pantalla DEBE SER DEVUELTA A LAINOX
La pantalla está disponible como
LAR65302490 NABOO Reloaded,
LAR65302493 para NABOO Boosted
LAR65303960 para NABOO 5.0
El hardware es el mismo, pero el software preinstalado cambia. Puede instalar el software para adaptarlo a un modelo diferente, pero el reemplazo debe hacerse con cuidado (ver TI_03_2021).
Sugerimos no degradar la pantalla
SOFTWARE
El funcionamiento de la tarjeta de video se basa en el sistema operativo Android; en él se instala la aplicación NABOO, a la que nos referiremos a continuación como Software (SW).
Cuando está encendido, el sistema operativo se inicia como un teléfono inteligente; Una vez que se inicia el sistema operativo, se presenta una imagen durante el inicio de la aplicación Naboo.
Si se reemplaza la pantalla, verifique si hay una copia de seguridad de la configuración de la unidad; si está presente, cargue la configuración desde USB, de lo contrario, vuelva a configurar la unidad desde el nivel de servicio.
Display – actualizar Software
La pantalla se puede actualizar instalando la última versión del software.
Se recomienda mantenerlo actualizado para obtener correcciones de errores y nuevas funciones que puedan mejorar y ampliar las funciones de cocción.
Update software On-line
Cuando se conecta a la nube, la unidad se muestra automáticamente en la barra de estado si hay una nueva versión de software disponible.
Siga las instrucciones en la pantalla que guían la actualización; Una vez completado, se debe reiniciar la unidad.
Si se ha desactivado la sincronización, puede utilizar el botón "Buscar actualizaciones de software".
Atención: Si tu conexión Wi-Fi es inestable o lenta, no utilices este método de actualización.
Update software via USB
Todas las pantallas están equipadas con un puerto USB para actualizar el software. La última versión siempre está disponible en el sitio webhttp://www.service-planner.lainox.it.
Descargue el SW en una tarjeta de memoria y conéctelo al puerto USB del Naboo.
Seleccione el software completo
Aparecerá una ventana para seleccionar el archivo que contiene el software que tiene la extensión ".nbu"
Siga las instrucciones en la pantalla que guían la actualización; Una vez completado, se debe reiniciar la unidad.
Display –Secuencia de arranque
Si el sistema no arranca y a) y b) siguen apareciendo, es probable que el sistema operativo esté dañado.
Póngase en contacto con el servicio de asistencia de LAINOX para ver si es posible restablecer la pantalla
La pantalla funciona en una base Android y tiene una secuencia de arranque con la activación automática de la aplicación Naboo.
Secuencia de arranque
Cuando se enciende la pantalla, la pantalla parpadea brevemente para indicar que la secuencia ha comenzado.
a) Después de unos segundos, Android muestra la primera pantalla
b) A continuación, comienza la carga del sistema
c) Después de a) y b), aparece la pantalla de "cargando" con este mensaje en la parte inferior; presione el texto para acceder al nivel de mantenimiento
e) La aplicación Naboo ya está lista para usar
En caso de apagón, aparecerá una llave grande y deberá esperar unos segundos para poder operar.
Los cortes de energía son la principal causa de daños en el sistema operativo y la base de datos.
En caso de reinicios repetidos (3 veces), el sistema entra en modo de recuperación
f) Ver la máscara de recuperación para restaurar el sistema desde la última copia de seguridadSi el reinicio siempre se detiene en d), puede restablecer la base de datos o reinstalar la aplicación desde el nivel de mantenimiento presionando Cargando desde la ventana c)

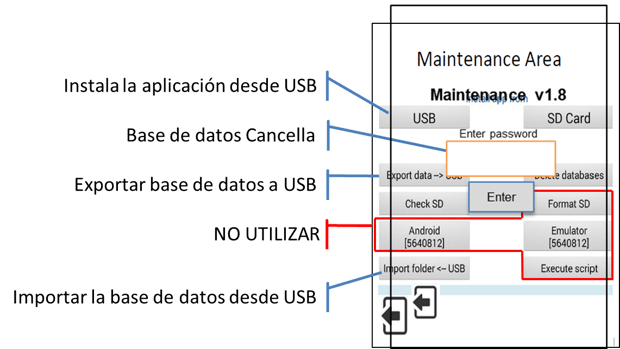

g) Acceso al nivel "Mantenimiento"
Anzeige – Wartungsgrad
Puede acceder a las funciones del sistema desde la ventana Mantenimiento.
Accesso
Al pulsar Cargando durante la secuencia de arranque, accederá al nivel de Mantenimiento g) que le permite acceder a los datos (no para usuarios) con la contraseña "taburetes“

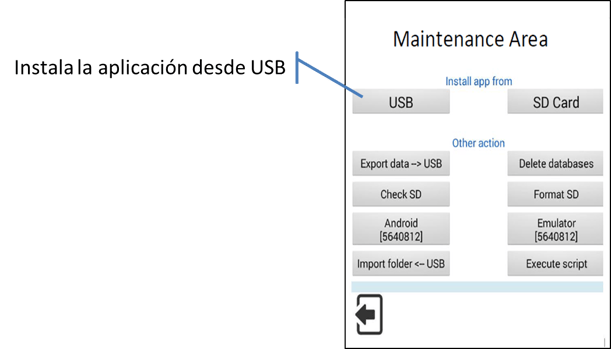

Instalar la aplicación desde USB
Exportar base de datos a USB
Borrar la base de datos
Importar la base de datos desde USB
En algunos casos, si la secuencia de arranque se detiene en d), puede solucionarlo reinstalando la aplicación.
Instalación de la aplicaciónDescargue el software (archivo #name#.nbu) desde el portal
1) Cambie el nombre del archivo #name#.nbu a #name#.zip y extráigalo de la carpeta que archivo
2) Cambia el nombre del archivo #name#.apk a Lainox.apk y cópialo en una memoria USB.
3) En el caso de las unidades compactas, cambie el nombre del archivo a Lainox7h.apk (horizontal) o Lainox7v.apk (vertical)
Vaya al nivel de mantenimiento, conecte el USB y seleccione Instalar aplicación desde USB.
La base de datos de la aplicación contiene la información para su correcto funcionamiento.

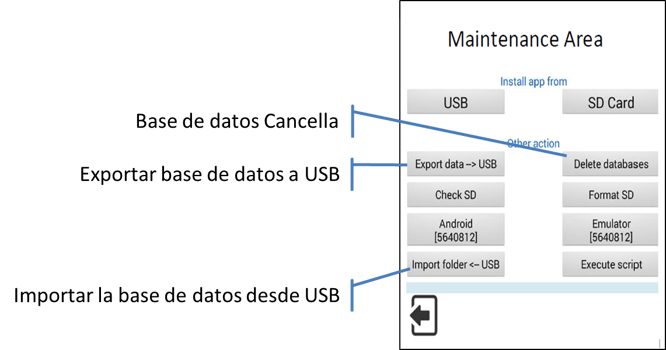

Base de datos de aplicaciones
Puedes:
- Exportar la base de datos a una memoria USB
- Importar la base de datos desde una memoria USB
- Borrar la base de datos (se creará automáticamente una nueva base de datos vacía)
Esp. Ausiliari LA65303910
Esta placa controlada por bus gestiona el sistema de detección de productos químicos con su caudalímetro.
A) Fuente de alimentación de 15 V CC
B) Conexión BUS 1-,BLNX
C) Flujómetro
