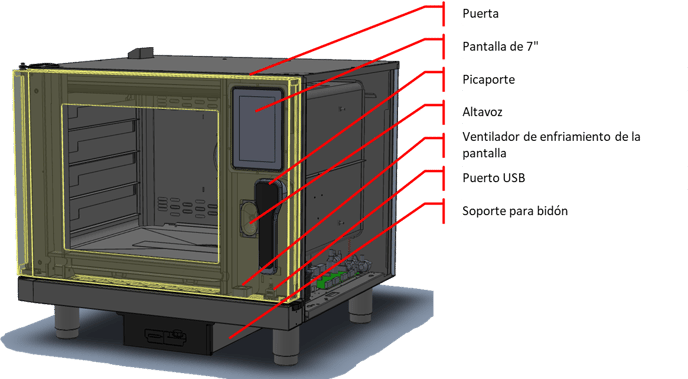

IDENTIFICACIÓN DE COMPONENTES

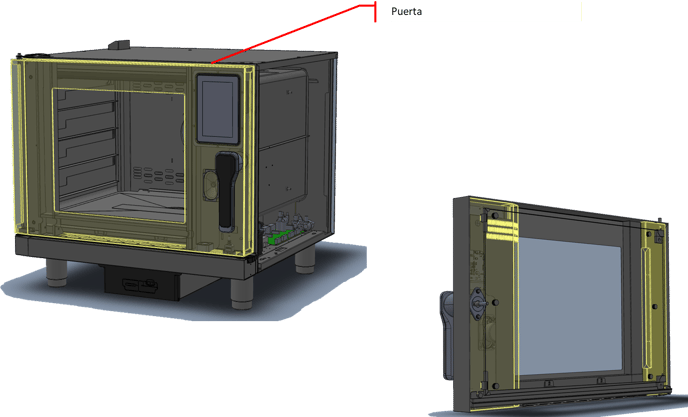

La puerta tiene un sistema de enganche giratorio y alberga la pantalla.
La puerta tiene un vidrio externo y otro interno que se puede abrir para su limpieza.
La puerta puede ser batiente hacia la izquierda (estándar) o hacia la derecha.

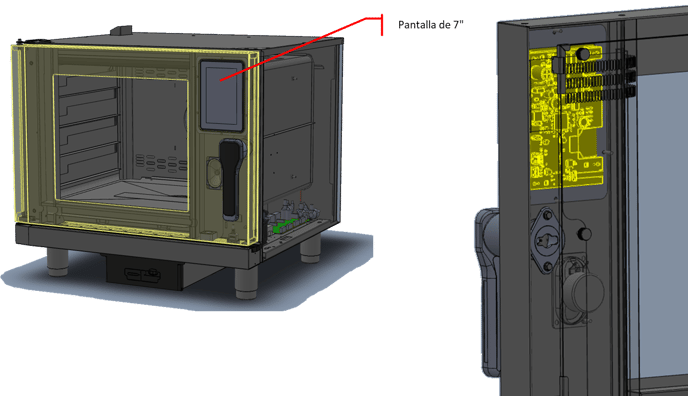

La pantalla está montada en la puerta y protegida por el cristal interno de la puerta, el pilar derecho y un deflector interno que facilita la ventilación para enfriar la pantalla.

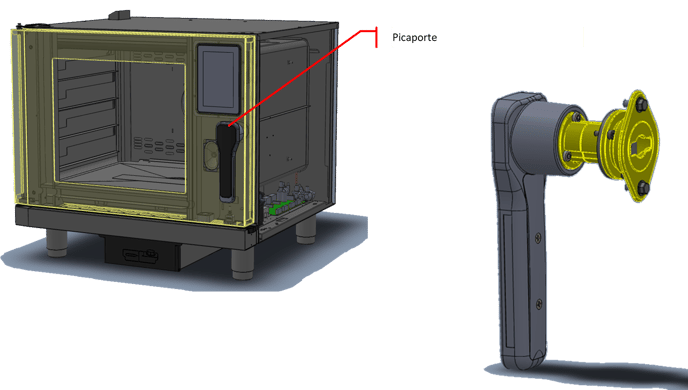

El mango tiene un nuevo mecanismo con gancho giratorio.
Se debe acercar a la puerta con la manija girada 90° y luego girar para enganchar y bloquear la puerta.
Hay 2 mecanismos, uno para la puerta estándar y otro para la puerta con bisagra derecha.
El altavoz, similar a Naboo, es accionado por la pantalla.
El ventilador de enfriamiento de la pantalla es alimentado por el zócalo.
El puerto USB le permite cargar y descargar datos desde la pantalla.
El soporte de latas alberga el tanque de detergente para lavar
ALIMENTACIÓN

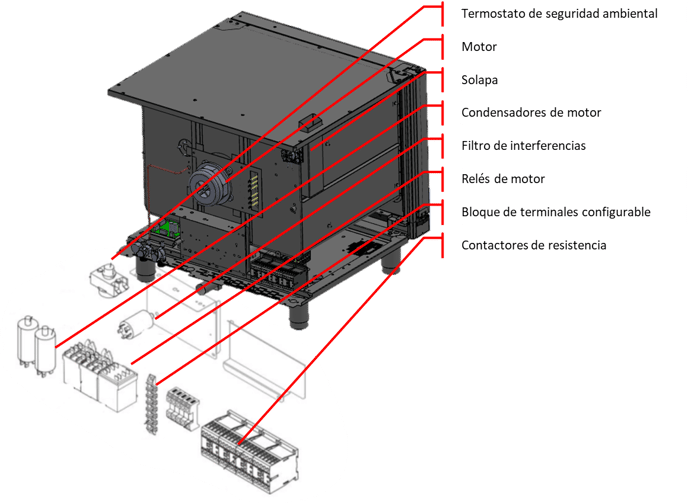

Bloque de terminales principal
El proyecto Icon ha sido concebido para un producto fácil de configurar, incluso en el mercado de repuestos, con el fin de satisfacer las demandas de los distribuidores y clientes. Las unidades eléctricas están equipadas con un bloque de terminales configurable para adaptar el tipo de fuente de alimentación.
La fuente de alimentación estándar es
3AC 400V + N + PE; En esta configuración, todos los filtros deben estar conectados
Puede cambiar a 3AC 230V + PE moviendo los puentes como se muestra y quitando el filtro FL2
Solo para el modelo 051 es posible tener una fuente de alimentación monofásica 1AC 230V + N + PE moviendo los puentes y quitando dos filtros.
Precaución: Los filtros se desconectan en producción.

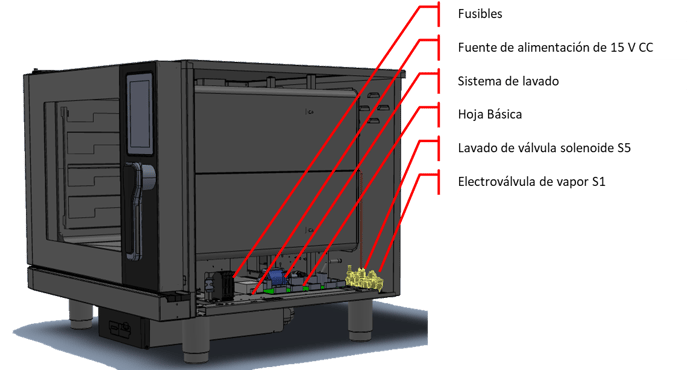

COMPONENTES DE CONTROL

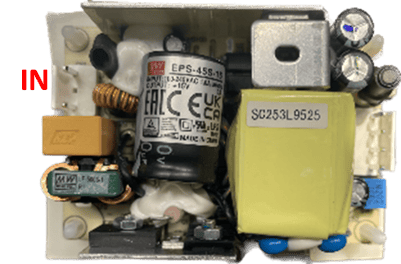

Fuente de alimentación T1
Todas las unidades están equipadas con una fuente de alimentación que convierte el voltaje de suministro de 230 V CA a 15 V CC para alimentar el tablero de control y la iluminación interna.
La fuente de alimentación tiene- Dos entradas de 0V y 230Vac
- Dos salidas: 0V y 15Vdc
La salida de la fuente de alimentación está conectada a las entradas de la placa de E/S I17 e I18.
Atención: La fuente de alimentación, dado que los condensadores internos permanecen cargados durante unos minutos, no debe tocarse y las salidas no deben cortocircuitarse.
Contatto porta B3
El contacto del puerto B3 es un contacto NA ubicado en el panel frontal que se activa cuando se cierra la puerta
El control de la puerta se realiza mediante la entrada digital del panel de control I15-16
Termostato de seguridad para ambientes F2
Cada aparato está equipado con un termostato de seguridad F2, que protege la cámara del sobrecalentamiento y que, cuando se activa, corta el voltaje a la sección de alimentación de la placa base I24 e I37, inhibiendo así el funcionamiento del aparato, excepto por la visualización del mensaje de error A02.
El botón de reinicio F2 se encuentra en la parte posterior, justo encima de los relés del motor.
El rango de trabajo de F2 está entre 5 °C y 335 °C.
Esto significa que el sistema está protegido de temperaturas demasiado altas, pero también demasiado bajas para evitar fugas de tuberías de agua agrietadas por agua helada.
Termostato de seguridad TP
El tablero de visualización, instalado en la puerta, no debe exceder los 60 ° C; la tarjeta térmica TP es un clickson (I13 e I14) que interviene cuando se supera la temperatura máxima y genera el mensaje A14 desactivando el dispositivo.
Para despertar, traiga el P450=0
La ventilación de la puerta está garantizada por rejillas de ventilación especiales y el ventilador M3 instalado en la base de la puerta. El ventilador se alimenta de la placa de E/S de salida BUZ

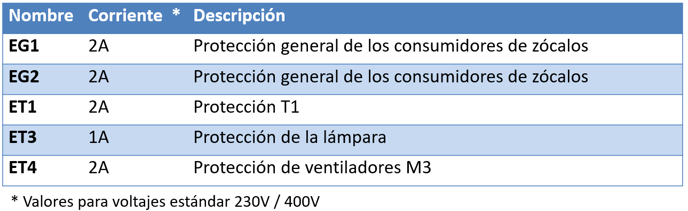

Fusibles
Todos los electrodomésticos están protegidos por fusibles; Dependiendo del modelo, el tipo de fuente de alimentación, las opciones y los mercados, puede haber diferentes fusibles
Presostatos
Interruptor de presión de agua PA
Los aparatos sin caldera están equipados con un interruptor de presión de agua PA instalado en el cuerpo de la válvula solenoide en paralelo al S1
Si se dispara el interruptor de presión de agua PA, se abrirá el contacto de las entradas digitales I11-I12 de la tarjeta de control y aparecerá el mensaje A04 en la pantalla. La cocción al vapor o combinada se detiene hasta que se restablezca la presión de entrada.
El límite de intervención del presostato PA es de 50 KPa (0,5 Bar), por debajo del cual se abre el contacto; El contacto se cierra automáticamente cuando la presión supera este límite
Sondas de temperatura
Las sondas de temperatura utilizadas son del tipo K, es decir, sondas que generan un voltaje continuo (mV), que varía constantemente de acuerdo con la temperatura como se muestra en la tabla
El componente utilizado, LAR65320220, es el mismo para todas las sondas, por lo que es un reemplazo estrictamente recomendable.
Atención: Las sondas de temperatura generan voltaje continuo y, por lo tanto, están polarizadas. Por lo tanto, es necesario respetar la polaridad al realizar la conexión para evitar comportamientos inesperados
SC Sonda camera
La sonda SC mide la temperatura en la cámara de cocción y se coloca cerca de los elementos calefactores para medir la temperatura del flujo de aire dirigido hacia el producto.
La sonda SC es indispensable en todas las formas de cocción y, en caso de fallo, inutiliza el aparato
SD sonda condensazione
La sonda SD mide la temperatura en el escape
Durante la cocción al vapor y en combinación, el sistema regula la producción de vapor, que se interrumpe cuando se alcanza la saturación máxima o el nivel de humedad establecido en la cámara de cocción.
Durante el funcionamiento, si la temperatura en SD alcanza el valor límite, se interrumpe el suministro de agua S1. Cuando la temperatura cae por debajo del valor establecido, la inyección de agua se reactiva.
Climatizador
La humedad producida por todos los tipos de cocción (vapor, combinados y por convección) genera vapor que se expande y llega al ambiente a través del escape. La evaluación de la temperatura con SD permite calcular la humedad en el interior de la cámara.
Si la humedad supera el valor establecido, la unidad activa V2 para eliminar el exceso de humedad.
Atención: El desagüe debe abrirse con un salto de aire para permitir el cálculo correcto de la humedad y evitar daños al aparato
Iluminación
La sala está equipada con una iluminación eficiente gestionada por un sistema LED instalado en la puerta detrás del vidrio interno
La iluminación de la estancia está garantizada por un sistema de iluminación LED alimentado por 24Vdc.
La energía se suministra desde la placa a través de una fuente de alimentación autoprotegida; en caso de iluminación inconstante, inspeccione el cableado del LED en busca de un cortocircuito a tierra.
Precaución: El LED está protegido del calor por el cristal interior de la puerta. Nunca use la unidad sin el vidrio interior.
