Hydraulikanlage

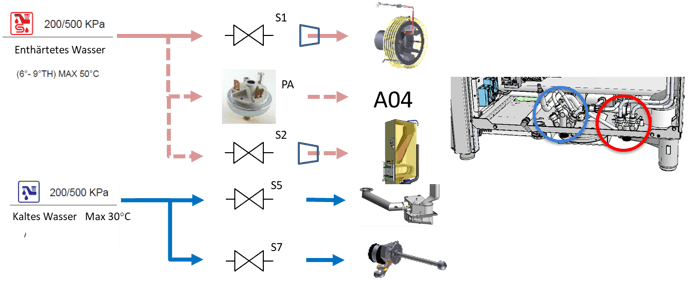

Das Wassersystem des Geräts ist in zwei Teile unterteilt: den Kreislauf für enthärtetes Wasser und den Kreislauf für kaltes Wasser.
Der Kreislauf für enthärtetes Wasser wird für die Dampferzeugung verwendet, während der Kreislauf für nicht behandeltes kaltes Wasser für das Kondensationssystem und das Reinigungssystem genutzt wird.
Elektromagnetventile
Befeuchtung S1
Dieses Magnetventil ist mit dem Eingang für enthärtetes Wasser verbunden und hat immer einen Durchflussregler angebracht; die Durchflussmenge hängt vom Modell und der Art der Versorgung ab.
Dieses Magnetventil wird von SD gesteuert, wenn die Einheit keinen Boiler hat.
O35 (Sapiens O25)
Die Elektromagnetventile sind grundsätzlich alle gleich und unterscheiden sich durch die Anzahl der Ausgänge und die Möglichkeit, dass an einem der Ausgänge keine Spule installiert ist.
Jedes Magnetventil kann anhand des auf dem Draht aufgedruckten Namens identifiziert werden.
Boilerbeladung S2
Dieses Magnetventil ist mit dem Eingang für enthärtetes Wasser verbunden und hat einen Durchflussregler angebracht; der Durchflussregler ist orange.
In Einheiten ohne Boiler ist S2 nicht vorhanden, stattdessen gibt es den Wasser-Druckschalter PA.
O53 (Sapiens O47)
Kondensation S5
Dieses Magnetventil ist mit dem Eingang für kaltes Wasser verbunden, hat keinen Durchflussregler und versorgt die beiden Düsen, die das Abflussgehäuse und die SD-Sonde kühlen.
O34 (Sapiens O24)
Reinigung S7
Dieses Magnetventil ist mit dem Eingang für kaltes Wasser verbunden und hat keinen Durchflussregler, es ist mit dem Reinigungssystem verbunden.
O41 (Sapiens O27)
Durchflussregler

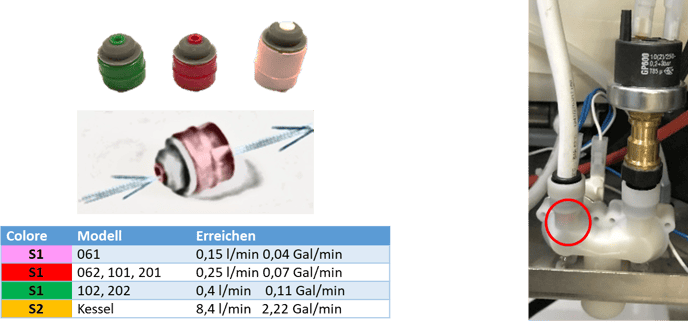

Die für die Dampferzeugung verwendeten Magnetventile sind stets mit einem Durchflussregler ausgestattet, um die vorgegebene Menge Wasser unabhängig vom Versorgungsdruck bereitzustellen.
Der Regler wird in den Ausgang des Magnetventils S1 eingesetzt, wo er fest in Position gedrückt werden muss. Der Durchfluss des Reglers variiert je nach Modell und Art der Versorgung (Gas/elektrisch). Außerdem ist bei Geräten mit Boiler S2 der orange Regler eingebaut.
Verbindungen
Rohre

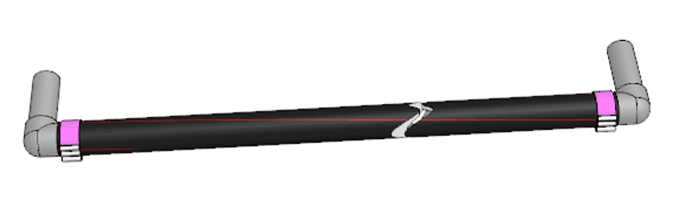

Die Wasserrohre bestehen aus flexiblem Silikon und verfügen über Endstücke; die Endstücke sind JG-Männchen.
Es können auch starre Kunststoffrohre in Weiß und Blau vorhanden sein.
I Die hydraulischen Verbindungen werden mit hydraulischen Rohren hergestellt, die durch JG-Konnektoren miteinander verbunden sind. idraulici vengono realizzati con tubi idraulici collegati tra loro tramite connettori JG
Die hydraulischen Verbindungen werden mit hydraulischen Schläuchen hergestellt, die durch JG-Steckverbinder verbunden sind.
Verbindungen

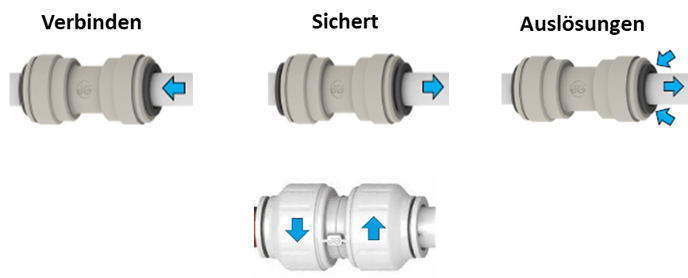

Es gibt viele Verbindungssysteme, aber die Verbindungen sind hauptsächlich in 2 Typen unterteilt:
Plug-in
Diese sind sehr einfach zu verwenden und die Verbindung erfolgt einfach durch Druck.
Kupplungsring
Die Verbindung erfolgt ebenfalls durch Druck, aber zur Sicherstellung der Dichtigkeit gibt es einen verschraubbaren Ring, der das Lösen der Verbindung verhindert.
