Impianto idraulico
Il circuito dell'acqua addolcita viene utilizzato per la produzione del vapore, mentre il circuito dell'acqua fredda non trattata viene utilizzato per il sistema di condensazione e il sistema di lavaggio

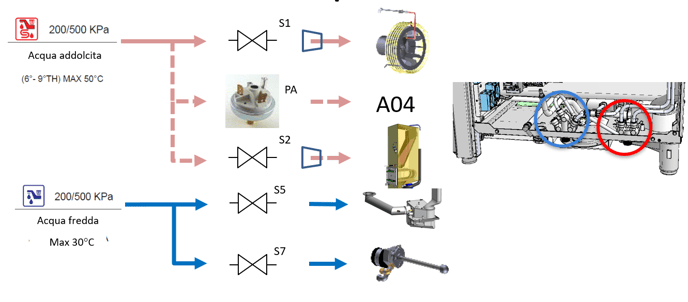

Il sistema idrico dell’apparecchio è diviso in due parti: il circuito dell’acqua addolcita e il circuito dell’acqua fredda
Elettrovalvole
Umidificazione S1
Questa elettrovalvola è collegata all'ingresso dell'acqua addolcita e ha sempre applicato un regolatore di flusso; la portata dipende dal modello e dal tipo di alimentazione.
Questa elettrovalvola è controllata da SD se l'unità è priva di boiler
O35 (Sapiens O25)
Le elettrovalvole sono sostanzialmente tutte uguali e si identificano per il numero di uscite e per la possibilità che su una delle uscite non sia installata alcuna bobina.
È possibile identificare ciascun solenoide dal nome stampato sul filo che lo collega
Carico boiler S2
Questa elettrovalvola è collegata all'ingresso dell'acqua addolcita e ha applicato un regolatore di flusso; il regolatore di flusso è di colore arancione.
Nelle unità senza boiler S2 non è presente ed al suo posto c’è il pressostato acqua PA.
O53 (Sapiens O47)
Condensazione S5
Questa elettrovalvola è collegata all'ingresso dell'acqua fredda, non ha regolatore di flusso e alimenta i due ugelli che raffreddano la scatola di scarico e la sonda SD.
O34 (Sapiens O24)
Lavaggio S7
Questa elettrovalvola è collegata all'ingresso dell'acqua fredda e non ha un regolatore di flusso, è collegato al sistema di lavaggio
O41 (Sapiens O27)
Regolatori di portata
Il regolatore viene inserito all'interno dell'uscita dell'elettrovalvola S1, dove va saldamente spinto in posizione.

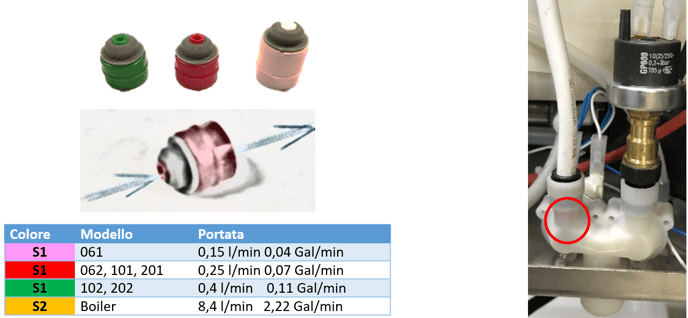

La portata del regolatore di flusso varia a seconda del modello e del tipo di alimentazione (gas/elett.) inoltre se l'apparecchio è dotato di boiler S2 è dotato del regolatore arancione.
Le elettrovalvole utilizzate per la produzione di vapore sono sempre dotate di un regolatore di flusso per erogare la quantità d'acqua prestabilita, indipendentemente dalla pressione di alimentazione.
Connessioni
Tubazioni
I tubi dell'acqua sono realizzati in silicone flessibile e dispongono di terminali; i terminali sono JG maschio.
Possibile trovare anche tubi rigidi in plastica bianca e blu
I collegamenti idraulici vengono realizzati con tubi idraulici collegati tra loro tramite connettori JG
Connessioni

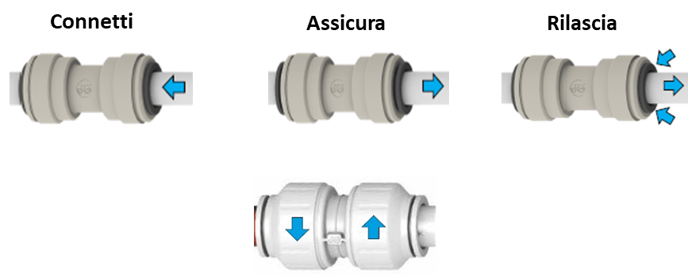

Esistono molti sistemi di connessione ma le connessioni sono principalmente di 2 tipi:
Plug in
sono molto facili da usare e l'aggancio avviene semplicemente a pressione
Coupling ring
L'accoppiamento avviene sempre a pressione ma a garantire la tenuta è presente una ghiera avvitabile che permette di bloccare lo sgancio
