Raccordement
Le circuit d'eau adoucie est utilisé pour la production de vapeur, tandis que le circuit d'eau dure est utilisé pour le système de condensation et le système de lavage.
Le système d'eau de l'appareil est divisé en deux parties : le circuit d'eau adoucie et le circuit d'eau dure.
Electrovanne
Humidification S1
Cette électrovanne est connectée à l'entrée d'eau adoucie et est toujours équipée d’un régulateur de débit ; le débit dépend du modèle et du type d'alimentation.
Cette électrovanne est pilotée par SD si l'unité ne dispose pas de chaudière O35 (Sapiens O25)
Les électrovannes sont sensiblement toutes identiques et sont repérées par le nombre de sorties et par la possibilité qu'aucune bobine ne soit installée sur l'une des sorties.
Vous pouvez identifier chaque électrovanne par le nom imprimé sur le fil qui le connecte
Remplissage chaudière S2
Cette électrovanne est reliée à l'entrée d'eau adoucie et est dotée d'un régulateur de débit inséré.
Le régulateur de débit est orange.
Dans les unités sans chaudière, S2 n'est pas présent et à sa place se trouve le pressostat d'eau PA.O53 (Sapiens O47)
Condensation S5
Cette électrovanne est reliée à l'arrivée d'eau froide, ne possède pas de régulateur de débit et alimente les deux buses qui refroidissent la boîte de vidange et la sonde SD.
O34 (Sapiens O24)
Lavage S7
Cette électrovanne est reliée à l'arrivée d'eau froide et ne possède pas de régulateur de débit, elle est reliée au système de lavage
O41 (Sapiens O27)
Régulateurs de débits
Le régulateur est inséré à l'intérieur de la sortie de l'électrovanne S1, où il doit être fermement poussé en position.
Le débit du régulateur de débit varie en fonction du modèle et du type d'alimentation (gaz/électrique) de plus si l'appareil est équipé d'une chaudière S2 il est équipé du régulateur orange.
Les électrovannes utilisées pour la production de vapeur sont toujours équipées d'un régulateur de débit pour délivrer la quantité d'eau préétablie, quelle que soit la pression d'alimentation.
Condensation
Tubes
Les tuyaux d'eau sont en silicone flexible et ont des extrémités, les bornes sont JG mâle.
Vous pouvez également trouver des tubes rigides en plastique blanc et bleu
Les connexions hydrauliques sont réalisées avec des flexibles reliés entre eux via des connecteurs JG
Connexions

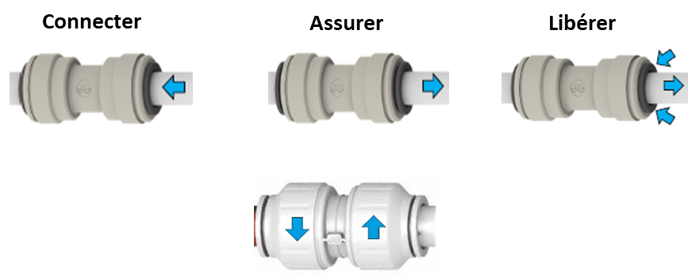

Il existe de nombreux systèmes de connexion mais les connexions sont principalement de 2 types :
Plug in
ils sont très simples d'utilisation et la fixation se fait simplement par pression
Coupling ring
Le couplage s'effectue toujours par pression mais pour garantir l'étanchéité il y a une bague vissable qui permet de bloquer le déverrouillage
