Heizelemente
Das elektrische Heizsystem basiert auf:
- Heizelemente, die bei Stromversorgung Wärme erzeugen
- Schütze, die die Stromversorgung der Heizelemente steuern
Die Heizung wird kreisförmigen Heizelementen anvertraut; Der vom Ventilator erzeugte Luftstrom kühlt die Heizelemente und verteilt gleichzeitig die Wärme im Garraum.
Je nach Modell können Sie einen oder zwei Widerstände haben, einen für jeden Lüfter.
Um eine Beschädigung der Heizelemente zu vermeiden, wird die Heizung nur bei hoher Drehzahl mit 100 % Leistung aktiviert. Es wird bei 50 % Leistung aktiviert, wenn die Geschwindigkeit niedrig ist.
Nachweis der Beständigkeit
Für die Beurteilung des Widerstandszustands werden ein Digitalmultimeter und ein Isolationstester benötigt.
Jedes Element hat seinen eigenen ohmschen Wert, der auf der Leistungs- und Versorgungsspannung basiert, daher ist es ratsam, ihn nach der elektrischen Trennung aller Klemmenverbindungen der Elemente vom Rest des Systems mit dem Ohm-Multimeter zu überprüfen.
Nachweis der Beständigkeit
Wenn der Wert etwa 0 Ohm beträgt, ist das Element kurzgeschlossen (überprüfen Sie auch den Widerstand zwischen Klemmen und Masse, der unendlich sein muss)
-Wenn der Wert unendlich ist, ist das Element offen
-Misst das Element je nach Leistung und Spannung (R=V2/W) wenige Ohm, dann ist es funktionsfähig

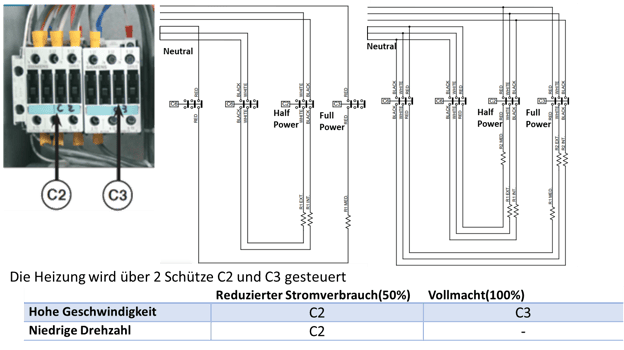

Contattori
C2 bewältigt reduzierten Stromverbrauch
C3 wird aktiviert, um die volle Leistung zu erreichen
Je nachdem, ob es sich um einen oder zwei Lüfter handelt, ist die Verwaltung wie folgt
