Naboo - Gasheizung

Das Gasventil, das allen Brennern und Modellen gemeinsam ist, ist ein vorkalibriertes 0-Offset-Ventil, so dass keine Einstellungen möglich sind.
Es ist wichtig, nur Original- und Original-Ersatzteile zu verwenden.
Das Ventil wird am Einlass mit der Gasrampe und am Auslass mit der Gebläse-/Venturi-Einheit über einen flexiblen Schlauch verbunden, der die Gasdüse an seinem Ende aufnimmt.

Am Ventil befindet sich eine Schraube A), mit der Sie den Eingangsdruck messen können. Messen Sie den Eingangsdruck immer sowohl unter statischen als auch unter dynamischen Bedingungen.
Um den korrekten Betrieb zu überprüfen, ist es möglich, die Kontinuität der Wicklungen des Magnetventils zu überprüfen. Um sie zu überprüfen, trennen Sie die Zündblende vom Ventil und prüfen Sie direkt auf die Stifte, wie in der Abbildung gezeigt

Die Düse dient zum Einleiten einer exakten Gasmenge, die zur Entwicklung der für den Brenner erforderlichen Leistung erforderlich ist, und ermöglicht eine einfache und fehlerfreie Gasumwandlung ohne mechanische Einstellung.
Es ist wichtig, die Düse zu installieren, die für das Modell, den Brenner und die Gasart geeignet ist, siehe Tabelle; Die Düsen sind mit den letzten 5 Ziffern des Codes gekennzeichnet.
Bei den 061-Modellen befindet sich zusätzlich eine Membran am Gebläseauslass

Der Venturi-Mischer ist am Gebläse befestigt und über ein Rohr mit dem Gasventil verbunden, das am Ende die kalibrierte Düse trägt, die durch eine Klemme gestoppt wird.
Es gibt 3 Mischer, die an der Farbe erkennbar sind.

Aufmerksamkeit: Wenn der Mischer ausgetauscht werden muss, beachten Sie die Einbauposition des Originalmischers

Das Gebläse saugt Luft durch den Mischer und Gas durch die Ventildüse und verdichtet das Gemisch in den Brennerkopf.
Es gibt 2 Lüfter, die sich im internen Lüfter unterscheiden:

Achtung: Im Falle eines Austauschs ist unbedingt zu überprüfen, ob die Verbindungen dicht sind und dass der Mischer in der gleichen Position wie das Original installiert wurde, da die Abstände und Abmessungen der Komponenten eine unterschiedliche Montage nicht zulassen:

Das Gemisch wird durch das Gebläse in den Brennerkopf gedrückt. Es handelt sich um ein Rohr mit einer dichten Perforation, das mit einem dichten Metallnetz bedeckt ist, das dazu beiträgt, die Mischung zu verteilen und eine diffuse und gleichmäßige Flamme zu haben.
Die Unversehrtheit des Brennernetzwerks und der Oberfläche ist entscheidend für den reibungslosen Betrieb des Brenners.

Der LA65180260 Trafo, der allen Modellen gemeinsam ist, wandelt das 230V Zündsignal des Zündfeldes in ein 20KV Signal um.
Der Transformator hat zwei Ausgänge und die Zündspannung liegt zwischen den beiden Ausgängen und nicht in Richtung Erde, so dass der Funke immer zwischen den beiden Elektroden und nicht in Richtung Erde ankommt.
A) In 230V Stromversorgung
B) Hochspannungsausgang

Der Brenner benötigt:
Paar Zündelektroden, zwischen denen der Funke freigesetzt wird, der die Flamme entzündet.
Diese Elektroden sind mechanisch gekoppelt und vorgebogen, um einen schnellen Austausch zu gewährleisten, und sind leicht zu unterscheiden, da sie Hochspannungskabel führen.
Eine Detektionselektrode, die den Flammenstrom erfasst, einen Strom, der dank des Ionisationszustands der in der Flamme vorhandenen Gase erzeugt wird.

• Prüfung der Gasart

Prüfen Sie immer, ob die auf dem Schild angegebene Gasart mit der Art des gelieferten Gases übereinstimmt

• Inspektion von Gasleckagen

Überprüfen Sie die Zuleitung immer auf Undichtigkeiten, zumindest vom Wasserhahn aus.
Überprüfen Sie sowohl die Außen- als auch die Innenseite jeder Verbindung.
Ein elektronischer Melder wird dringend empfohlen, verwenden Sie NIEMALS Flammen, um nach Lecks zu suchen.

• Gasdruckmessung Statisch und dynamisch

Messen Sie immer die Gasdruckversorgung!
Der Druck für Gas ist der gleiche wie der Strom (A) für Strom.
Überprüfen Sie den statischen Druck, was bedeutet, dass das Gerät ausgeschaltet ist, aber vor allem überprüfen Sie den dynamischen Druck, d. h. während das Gerät die maximale Leistung absorbiert.
Schalten Sie nach Möglichkeit alle Gasgeräte ein, um zu überprüfen, ob die Anlage die maximale Last erfüllt.

• Rauchgasanalyse pro Brenner

Bei der Installation, nach Umbauten/Reparaturen und jährlicher Kontrolle der Verbrennung mit einer Rauchgasanalyse.
CO2 muss im Bereich liegen.
Das Wichtigste ist, dass der CO-Gehalt so niedrig wie möglich ist, auf jeden Fall unter 300 ppm.

• Inspektion der Elektrodenverformung

Überprüfen Sie die jährlichen Zünd- und Detektionselektroden, indem Sie einfach die installierte mit einer neuen vergleichen, die Sie mitnehmen.

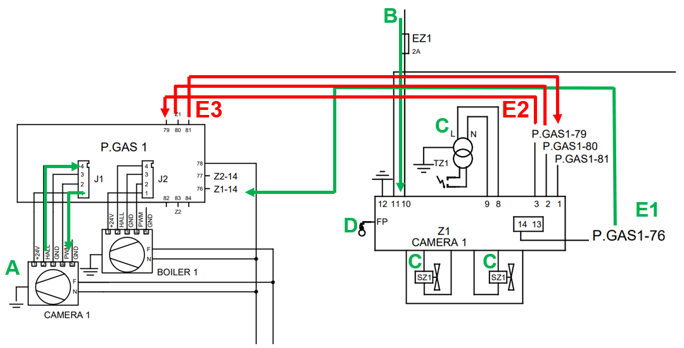

A) Start des Gebläses

Als erste Aktion aktiviert das Plug-In das Gebläse über ein Signal, in dessen Frequenz die Drehzahl definiert ist.
Das Gebläse dreht sich und erzeugt eine Rücklauffrequenz zum Plug-in.
Wenn sich die beiden Frequenzen innerhalb einer bestimmten Zeit nicht ausrichten, wird eine Alarmmeldung erzeugt (A20, 22, 24, 26)

B) Zündung starten

Wenn der Lüfter die richtige Drehzahl erreicht hat, aktiviert die Platine das Zündfeld mit einem 230-V-Signal über die EZ1-Sicherung.

C) Zündung

Die Sequenz wird mit der Aktivierung des HV-Transformators zur Erzeugung des Funkens an den Elektroden und mit der Aktivierung des Gasventils fortgesetzt.
Der Gasfluss in den Brenner hängt von der Düse und dem Vakuum ab, das durch die Luftströmung im Venturi erzeugt wird.

D) Flammenerkennung

Wenn die Zündung erfolgreich war, wird ein Strom durch die Messelektrode erfasst.

E1) Brennende Flamme

Wenn eine Flamme erkannt wird, sendet das Zündfeld ein Signal von Pin 14 an Plug-in 76 und das Gebläse wird auf die durch die PID definierte Drehzahl gebracht

E2) Flamme nicht erkannt

Wird die Flamme nach dem dritten Versuch nicht erkannt, sendet das System ein Alarmsignal an den Ausgang, um vor der Fehlzündung zu warnen.
Signal von Pin 3 des Netzteils an das I79-Plug-In und das Gerät zeigt A21 an

Bei den Sapiens-Einheiten ist das Gassystem ähnlich, aber anders.
Der Gasstecker steuert nur die Gebläsedrehzahl und empfängt das Flammenerkennungssignal.
Die E/A-Platine für die Kammer und das Kesselerweiterungsgriff, Flammen-/Wiederanlaufsignale, die am Plug-In nicht vorhanden sind
