Las tarjetas electrónicas son:
- Tarjeta Relé (I/O)
- Display
- Inversor
- Dependiendo de las opciones del horno, hay tarjetas de expansión dedicadas:
- Plug-in gas (solo modelos a gas)
- Plug-in SSR (solo modelos eléctricos)
- Expansión Caldera (solo modelos con caldera)
- Expansión FastDry
El funcionamiento y la interfaz de usuario de los sistemas de electrodomésticos son gestionados por tarjetas electrónicas.

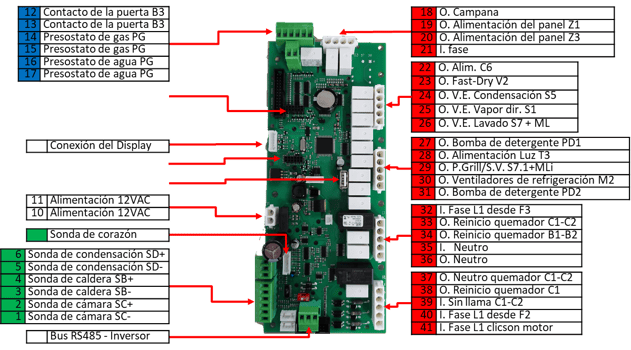

Tarjeta Relé
12-13 B3 Contacto de la puerta
14-15 PG Presostato de gas
16-17 PA Presostato de agua
Conexión Display
10-11 Alimentación 12VAC
Sonda al corazón
6-5 SD Sonda de condensación
5-6 SB Sonda de caldera
7-8 SC Sonda de cámara
Bus RS485 - Inversor
La tarjeta relé controla el funcionamiento de la unidad en base a las indicaciones proporcionadas por el display, que actúa como interfaz de usuario.
Entradas analógicas en verde, entradas digitales (abierto/cerrado) en azul; entradas y salidas con tensión de línea en rojo.
18 O. Activación de campana
19 O. Alimentación del panel Z1O.
20 Alimentación del panel Z3
21 I. Fase
22 O. Alimentación C6-A1
23 O. Fast-Dry V2
24 O. V.E. Condensación S5
25 O. V.E. Vapor directo S1
26 O. V.E. Lavado S7+ML
27 O. Bomba de detergente PD1
28 O. Alimentación Luz T3
29 O. P.Grill/S.V. S7.1+Mli
30 O. Ventiladores de refrigeración M2
31 O. Bomba de detergente PD2
32 I. Fase L1 desde F3
33 O. Reinicio quemador C1-C2
34 O. Reinicio quemador B1-B2
35 I. Neutro
36 O. Neutro
37 Neutro quemador C1-C2
38 O. Reinicio quemador C1
39 I. Sin llama C1-C2
40 I. Fase L1 desde F2
41 I. Fase L1 clicson motor
Puerto USB
Plug-In 1 (todas las unidades)
Plug-In 2 (unidades de suelo)
SOFTWARE/FIRMWARE
El funcionamiento de la tarjeta relé se basa en un software propietario generalmente identificado como Firmware (FW).
El Firmware controla y regula el funcionamiento del dispositivo en función de los parámetros de operación, las entradas de los sensores y las configuraciones proporcionadas por el usuario en el display.
Por razones obvias, el FW debe estar alineado con el SW de la tarjeta de display.
Si no hay comunicación, actualice el FW de la tarjeta relé conectando un pendrive USB al puerto USB de la tarjeta: ver «Actualización SW».

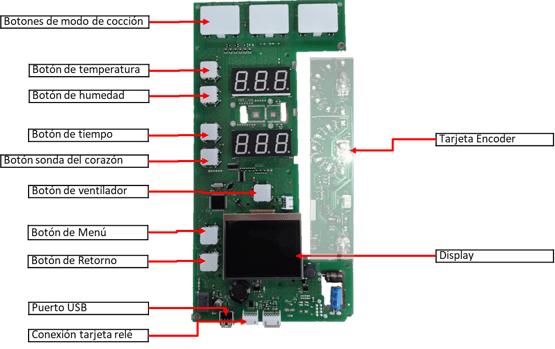

Tarjeta Display
El display está compuesto por dos tarjetas separadas: la placa y la tarjeta encoder, que contienen 3 encoders (el inferior también tiene la función de encendido).
El display está fijado al panel frontal con algunos tornillos.
Atención: cuando se reemplaza la tarjeta de display, mantenga la distancia/ presión adecuada sobre el panel frontal porque si está demasiado presionado sobre la placa frontal, se pueden presionar varios botones al mismo tiempo y no será posible seleccionar ninguna función.
SoftWare & FirmWare
Para realizar la actualización del firmware, se necesitan:
a) el software y el firmware; disponibles en www.service-planner.lainox.itb) Una USB stick (max 4GB FAT32)
Descargue el firmware del sitio, extraiga los archivos de la carpeta comprimida y guárdelos en el pendrive USB.
Es posible actualizar el software de la tarjeta Display y de la tarjeta I/O.
Ambos están disponibles en el sitio web de LAINOX. Se sugiere verificar mensualmente la disponibilidad de actualizaciones y actualizar todas las unidades durante las reparaciones y mantenimiento.
Actualización del Software Display
a) Conecte el stick USB al puerto USB.
b) Ponga la unidad en modo de espera.
c) Seleccione el botón de menú.
d) Seleccione Configuraciones.
e) Seleccione actualización de firmware y presione para confirmar.
f) Siga las instrucciones en pantalla y confirme la actualización.
g) El sistema descargará los archivos y una barra mostrará el progreso
h) Confirmación final para proceder.
i) El firmware antiguo será eliminado y el nuevo será instalado. Al finalizar, apague y encienda con el pendrive USB conectado; el display parpadeará y la descarga continuará.
j) Para completar el proceso, reinicie la unidad antes de retirar el stick USB.
Es posible actualizar el firmware de la tarjeta Display.
Verifique y actualice el software durante cada mantenimiento.

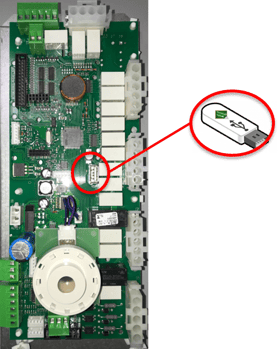

Actualización del Firmware de la Tarjeta Relé
a) Desconecte la alimentación.
b) Abra el panel frontal.
c) Conecte el stick USB al puerto USB de la tarjeta relé.
d) Reconecte la alimentación al aparato.
e) Espere 120 segundos.
f) Desconecte la alimentación.
g) Retire el stick USB y cierre el panel frontal.
h) Después de cada actualización del firmware, verifique en Configuración-Versiones del firmware si la actualización se ha realizado correctamente.
Siempre es necesario actualizar el firmware de la tarjeta base después de la actualización o sustitución de la tarjeta display.
Verifique y actualice el software/firmware durante cada mantenimiento.

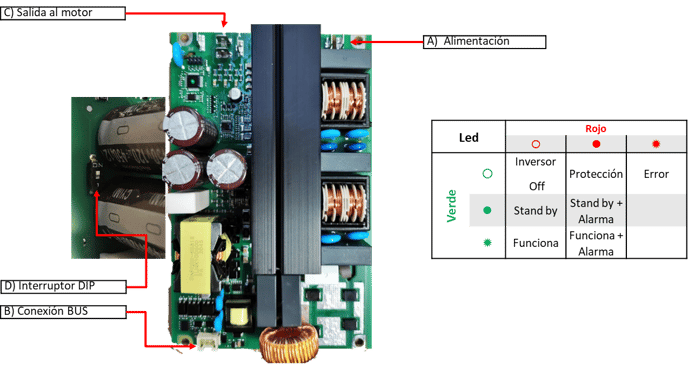

Inversor
A) Alimentación 230 +/- 10%
B) Conexión BUS a la tarjeta I/O
C) Salidas al motor U, V, W con 400Vdc
D) Dip-switch identificación
On=1° inversor
1 =2° inversor (unidad con 2 motores/inversores)
En caso de reemplazo del inversor, verifique/configure siempre el dip-switch D) y configure el nuevo inversor desde el Nivel de Servicio / gestión del Inversor.
La tarjeta inversora, común a todos los modelos, controla el motor del ventilador en función de las configuraciones proporcionadas por la tarjeta I/O a través del BUS.
Preste atención a los contactos eléctricos de la tarjeta y espere unos minutos después de apagar antes de trabajar en la misma.
Controles
El inversor está equipado con un sistema de control y autodiagnóstico que se comunica con la tarjeta relé a través del BUS y con el técnico mediante los LED verde y rojo que proporcionan detalles sobre el estado y funcionamiento.
El número de parpadeos del LED rojo indica el tipo de error (el primer parpadeo dura aproximadamente 1 segundo, los siguientes ½ segundo).
Plug-in SSR
Conexiones
Hay 2 conectores:
J1 SSR calefacción cámara
J2 SSR calefacción Caldera
En las unidades de suelo, donde hay dos ventiladores y dos sistemas de calefacción separados, se instala un segundo Plug-in que debe conectarse al Plug-in 2.
Para más detalles, consulte el capítulo Calefacción Eléctrica.
El plug-in SSR se instala en el conector Plug-in 1 de la tarjeta relé y actúa como interfaz entre la tarjeta relé y los SSR, transformando la frecuencia de activación del SSR en una señal 12VDC.
Plug-in Gas
Conexiones
El Plug-In se conecta directamente a la tarjeta relé:
J1 control del soplador de la cámara
J2 control del soplador de la caldera
59 I. Detección de llama cámara
60 I. Detección de llama caldera
61 Neutro de los quemadores
El plug-in GAS se instala en el conector Plug-in 1 de la tarjeta relé y actúa como interfaz entre la tarjeta relé y los quemadores.
Para más detalles, consulte el capítulo Calefacción Gas.
Expansión Caldera
42 Línea de alimentación desde F3
43 Línea neutra
53 Sonda de nivel máximo L3
54 Sonda de nivel de emergencia L2
55 Tierra de la caldera
56 L1 Sonda de nivel vacío
48 Fase
49 Fase
50 O. quemador caldera 1 Z2
52 O. quemador caldera 2 Z4
45 O. bomba Psb de vaciado
46 O. bomba Pb de caldeo
47 O. Válvula Solenoide V. S2 llenado
48 I. Sin llama quemador de caldera
49 O. reinicio quemador de caldera
50 Neutro quemador caldera
La placa de expansión de la caldera controla el funcionamiento del generador de vapor y solo está disponible en electrodomésticos equipados con esta opción.
La placa no tiene su propio software y se comunica con la placa de relés a través de una conexión en paralelo
