- Les cartes électroniques sont :
- Carte de relais (E/S)
- Montrer
- Onduleur
- En fonction de vos options de four, il existe des cartes d’extension dédiées.
- Plug-in à gaz (modèles à gaz uniquement)
- Plug-ins SSR (modèles électriques uniquement)
- Dilatation de la chaudière (modèles de chaudière uniquement)
- FastDry Expansion
Le fonctionnement et l’interface utilisateur des systèmes d’appareils électroménagers sont gérés par des cartes électroniques.

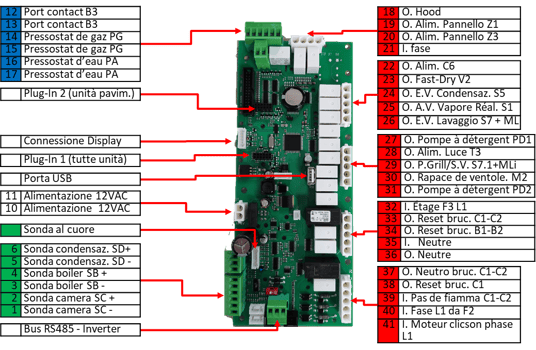

Onglet Relais
12-13 B3 Contact de porte
Pressostat de gaz 14-15 PG
16-17 PA Pressostat d’eau
Connexion de l’écran
Alimentation 10-11 12VAC
Sonde à cœur
6-5 Sonde de condensation SD
5-6 SB Sonde de chaudière
Sonde de chambre SC 7-8
Bus RS485 - Onduleur
18 O. Activation de la hotte
19 O. Puissance du panneau Z1
Bloc d’alimentation du panneau 20 O. Z3
21 I. phase
Bloc d’alimentation 22 O. C6-A1
23 O. Séchage rapide V2
24 O.E.V. Condensation S5
25 O.E.V. Vapeur directe S1
26 O. E.V. Wash S7+ML
Pompe à détergent 27 O. PD1
28 O. Alimentation lumineuse T3
29 O. P.Grill/S.V. S7.1+MLi
30 O. Ventilateurs refroidis M2
Pompe à détergent 31 O. PD2
31 O. Detergent pump PD2
32 I. Phase L1 à partir de F3
33 O. reset bruc. C1-C2
34 O. reset bruc. B1-B2
35 I. Neutre
36 O. Neutre
37 Brûleurs neutres
38 O. Réinitialisation du brûleur C1
39 I. Pas de flamme brûlante. C1-C2
40 I. Phase L1 à partir de F2
41 I. Phase L1 de sic. moteur
Port USB
Plug-In 1 (toutes les unités)
Plug-In 2 (unité au sol)
La carte de relais contrôle le fonctionnement de l’unité selon les indications fournies par l’écran qui fait office d’interface utilisateur.
Entrées analogiques en vert, entrées numériques (ouvertes/fermées) en bleu ; Entrées et sorties avec tension de ligne en rouge
SOFTWARE/FIRMWARE
Le fonctionnement de la carte relais est basé sur un logiciel propriétaire généralement identifié comme Firmware (FW).
Le firmware contrôle et ajuste le fonctionnement de l’appareil en fonction des paramètres de fonctionnement, des entrées du capteur et des paramètres fournis par l’utilisateur sur l’écran.
Pour des raisons évidentes, le FW doit être aligné avec le SW du panneau d’affichage.
S’il n’y a pas de boîte de dialogue, mettez à jour le FW de la carte relais en connectant une clé USB au port USB de la carte : voir « Mise à jour du logiciel »

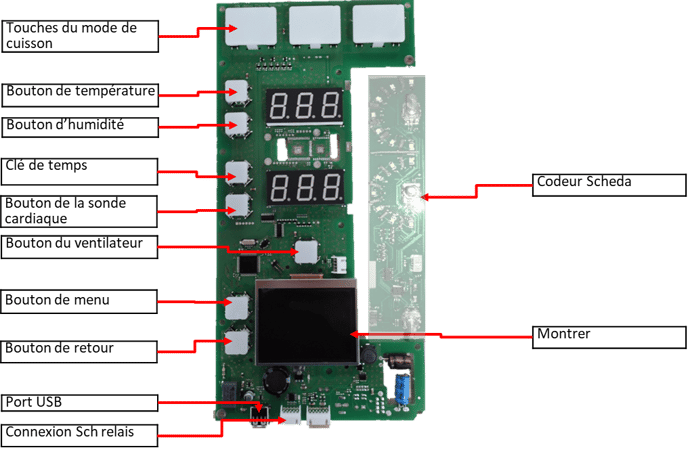

Onglet d’affichage
- Touches du mode de cuisson
- Bouton de température
- Bouton d’humidité
- Clé de temps
- Bouton de la sonde cardiaque
- Bouton du ventilateur
- Bouton de menu
- Bouton de retour
- Montrer
- Port USB
- Connexion de la carte relais
- Carte d’encodeur
L’écran est fixé au panneau avant à l’aide de quelques écrous.
Attention : lors du remplacement de la planche d’affichage, maintenez la bonne distance/pression sur le panneau avant car s’il est trop enfoncé sur la plaque avant, plus d’un bouton sera enfoncé et vous ne pourrez sélectionner aucune fonction.
SoftWare & FirmWare
Pour effectuer la mise à jour du micrologiciel, vous devrez :
a)SW et FW ; disponible sur le site www.service-planner.lainox.it
Une clé USB (max 4GB FAT32)
Téléchargez le firmware depuis le site, extrayez les fichiers du dossier compressé et enregistrez-les sur la clé USB
Vous pouvez mettre à jour le logiciel de la carte d’affichage et de la carte d’E/S.
Les deux sont disponibles sur le site Web de LAINOX. Nous vous suggérons de vérifier mensuellement les mises à jour et de mettre à jour toutes les unités lors des réparations et de l’entretien.
Mise à jour de l’affichage SoftWare
a) Branchez la clé USB dans la prise USB.
b) Mettez l’appareil en mode veille
c) Sélectionnez la touche de menu
d) Sélectionnez Paramètres
e) Sélectionnez la mise à jour du micrologiciel et appuyez sur pour confirmer
f) Suivez les instructions à l’écran et confirmez la mise à jour
g) Le système téléchargera les fichiers et une barre indiquera la progression.
h) Confirmation finale pour continuer
i) L’ancien micrologiciel sera supprimé et le nouveau sera installé. Une fois le cycle d’alimentation terminé avec la clé USB connectée, l’écran clignote et le téléchargement se poursuit.
j) Pour terminer le processus, redémarrez le lecteur avant de retirer la clé USB.
Vous pouvez mettre à jour le firmware de l’onglet Affichage.
Vérifiez et mettez à jour le logiciel lors de chaque maintenance.
Mise à jour de la carte de relais du micrologiciel
a) Couper le courant
b) Ouvrez le panneau avant
c) Connectez la clé USB au port USB de la carte relais.
d) Rétablissez l’alimentation de l’appareil
e) Attendre 120"
f) Couper le courant
g) Débranchez la clé USB et fermez le panneau avant
Après chaque mise à jour du micrologiciel, vérifiez dans les paramètres de la version du micrologiciel si la mise à jour a réussi.

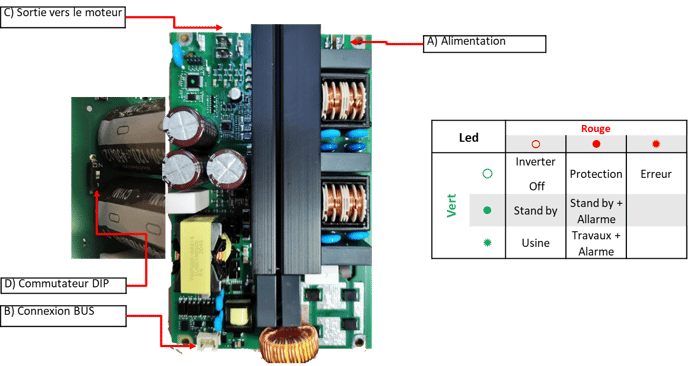

Inverter
A) Alimentation 230 +/- 10%
B) Connexion du bus à la carte d’E/S
C) Sorties vers le moteur U, V, W avec 400Vdc
D) Identification de l’interrupteur à bascule
On=1er onduleur
1 = 2ème onduleur (unités avec 2 moteurs/onduleurs)In caso di sostituzione inverter
toujours vérifier/régler le commutateur DIP D) et configurer le nouvel onduleur à partir du niveau de service / Gestion de l’onduleur.
La carte onduleur, commune à tous les modèles, contrôle le moteur du ventilateur selon les paramètres donnés par la carte d’E/S via BUS.
Faites attention aux contacts électriques de la carte et attendez quelques minutes après l’avoir éteinte avant de travailler dessus.
Contrôles
L’onduleur est équipé d’un système de contrôle et d’autodiagnostic qui communique avec la carte de relais via BUS et avec le technicien via les LED vertes et rouges qui fournissent des détails sur l’état et le fonctionnement.
Le nombre de clignotements de la LED rouge donne une indication du type d’erreur (le premier clignotement dure environ 1 seconde, le suivant 1/2 seconde)
Plug-in SSR
Connexions
Il y a 2 connecteurs :
Chambre de chauffe J1SSR
Chaudière de chauffage J2SSR
Dans les unités sous le sol, où il y a deux ventilateurs et deux systèmes de chauffage séparés, un deuxième plug-in est installé qui doit être connecté au Plug-in 2.
Pour plus de détails, consultez le chapitre Chauffage électrique.
Le plug-in SSR est installé sur le connecteur Plug-in 1 de la carte relais et agit comme une interface entre la carte relais et les SSR en transformant la fréquence d’activation du SSR en un signal 12VDC.
Plug-in Gas
Connexions
Le Plug-In se connecte directement à la carte relais
J1 Chambre de soufflage de contrôle
Commande du ventilateur de la chaudière J2
59 I. Détection de la flamme de la chambre
60 I. Détection de la flamme de la chaudière
61 Brûleurs neutres
Le plug-in GAS est installé sur le connecteur Plug-in 1 de la carte de relais et fait office d’interface entre la carte de relais et les brûleurs.
Pour plus de détails, voir le chapitre Chauffage au gaz

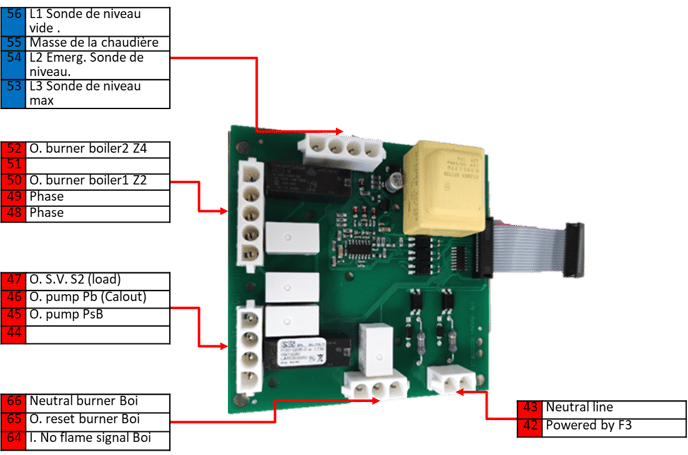

Dilatation de la chadière
42 Power line from F3
43 Neutral line
53 L3 Max level probe
54 L2 Sonde de niveau d’urgence
55 Chaudière mise à la terre
56 L1 Empty level probe
48 Phase
49 Phase
50 O. burner boiler 1 Z2
52 O. burner boiler 2 Z4
45 O. pompe de vidange Psb
46 O. pompe Pb calout
47 O. Solénoïde V. Remplissage S2
64 I. Brûleur de chaudière sans flamme
65 O. réinitialiser le brûleur de la chaudière
66 Chaudière à brûleur neutre
Le tableau d’expansion de la chaudière contrôle le fonctionnement du générateur de vapeur et n’est disponible que dans les appareils équipés de cette option.
La carte ne dispose pas de son propre logiciel et communique avec la carte relais via une connexion parallèle
