Sapiens - Schede

Le schede elettroniche sono:

Scheda Rele (I/O)
Display
Inverter
A seconda delle opzioni del forno, ci sono schede di espansione dedicate.

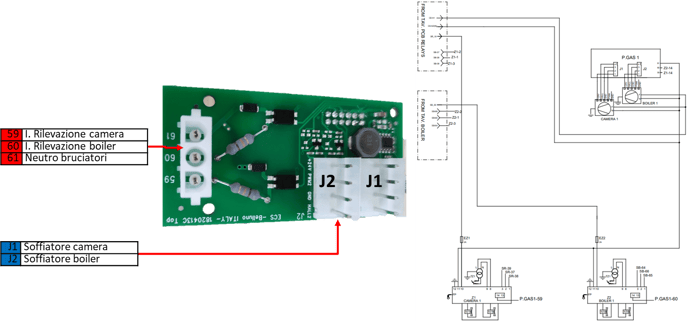

Plug-in gas (solo modelli gas)
Plug-in SSR (solo modelli elettrici)

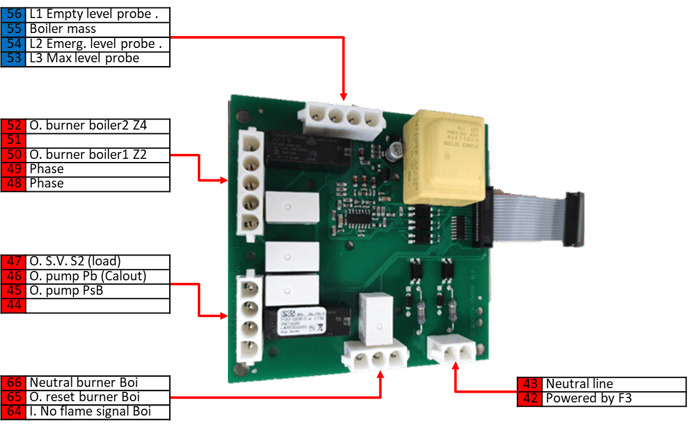

Espansione Boiler (solo modelli con boiler)
Espansione FastDry

Il funzionamento e l'interfaccia utente dei sistemi elettrodomestici sono gestiti da schede elettroniche

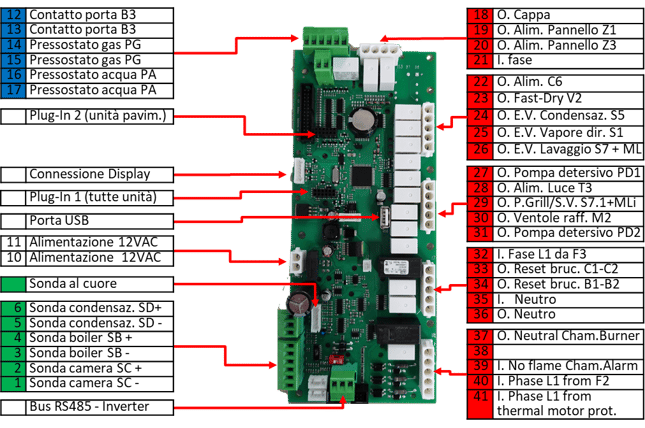

Scheda Rele

12-13 B3 Contatto porta

14-15 PG Pressostato gas

16-17 PA Pressostato acqua

Connessione Display

10-11 Alimentazione 12VAC

Sonda al cuore

6-5 SD Sonda condensazione

5-6 SB Sonda boiler

7-8 SC Sonda camera

Bus RS485 - Inverter

La scheda relè controlla il funzionamento dell'unità in base alle indicazioni fornite dal display che funge da interfaccia utente.

Ingressi analogici in verde, ingressi digitali (aperto/chiuso) in blu; ingressi ed uscite con tensione di linea in rosso

18 O. Attivazione cappa

19 O. Alimentazione pannello Z1

20 O. Alimentazione pannello Z3

21 I. fase

22 O. alimentazione C6-A1

23 O. Fast-Dry V2

24 O. E.V. Condensazione S5

25 O. E.V. Vapore diretto S1

26 O. E.V. Lavaggio S7+ML

27 O. Pompa detersivo PD1

28 O. Alimentazione Luce T3

29 O. P.Grill/S.V. S7.1+MLi

30 O. Ventole raffredd. M2

31 O. Pompa detersivo PD2

La scheda relè controlla il funzionamento dell'unità in base alle indicazioni fornite dal display che funge da interfaccia utente.

Ingressi analogici in verde, ingressi digitali (aperto/chiuso) in blu; ingressi ed uscite con tensione di linea in rosso

32 I. Fase L1 da F3

33 O. reset bruc. C1-C2

34 O. reset bruc. B1-B2

35 I. Neutro

36 O. Neutro

37 Neutro bruciatori

38 O. Reset bruciatori C1

39 I. No fiamma bruc. C1-C2

40 I. Fase L1 da F2

41 I. Fase L1 da sic. motore

porta USB

Plug-In 1 (tutte le unità)

Plug-In 2 (unità pavimento)

SOFTWARE/FIRMWARE

Il funzionamento della scheda relè si basa su un software proprietario generalmente identificato come Firmware(FW).

Il Firmware controlla e regola il funzionamento del dispositivo in base ai parametri di funzionamento, agli input dei sensori e alle impostazioni fornite dall'utente sul display.

Per ovvi motivi il FW deve essere allineato al SW della scheda display.

Se non c'è dialogo aggiornare il FW della scheda relè collegando una chiavetta USB alla porta USB della scheda: vedi «Aggiornamento SW»

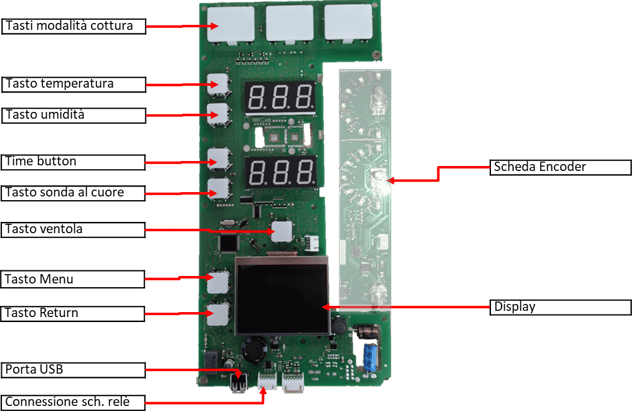

Scheda Display

Il display è composto da due schede separate; il tabellone e la scheda encoder che contengono 3 encoder (quello inferiore ha anche la funzione di accensione).

Il display è fissato al pannello frontale con alcuni dadi.

Attenzione: quando si sostituisce la scheda display mantenere la giusta distanza/pressione sul pannello frontale perché se troppo schiacciata sulla targa frontale verrà premuto più di un pulsante e non sarà possibile selezionare alcuna funzione.

SoftWare & FirmWare

Per eseguire l'aggiornamento del firmware, sono necessari :

a) Il SW e il FW; disponibili nel sito www.service-planner.lainox.it

b) Una USB stick (max 4GB FAT32)

Scaricare il firmware dal sito, estrarre i file dalla cartella compressa e salvarli sulla chiavetta USB

È possibile aggiornare il SW della scheda Display e della scheda I/O.

Entrambi sono disponibili sul sito LAINOX. Suggeriamo di verificare mensilmente la disponibilità di aggiornamenti e di aggiornare tutte le unità durante eventuali interventi di riparazione e manutenzione.

Aggiornamento SoftWare Display

a) Collegare la USB stick alla presa USB.

b) Mettere l'unità in modalità standby

c) Selezionare il tasto menu

d) Seleziona Impostazioni

e) Selezionare firmware update e premere per confermare

f) Seguire le istruzioni a schermo e confermare l'aggiornamento

g) Il sistema scaricherà i file e una barra mostrerà l'avanzamento.

h) Conferma finale per procedere

i) Il vecchio FW verrà cancellato e quello nuovo verrà installato. Al termine spegnere e riaccendere con la chiavetta USB collegata, il display lampeggerà e il download proseguirà.

j) Per completare il processo, riavviare l'unità prima di rimuovere la USB stick.

È possibile aggiornare il firmware della scheda Display.

Controllare e aggiornare il SW durante ogni manutenzione.

Aggiornamento FirmWare scheda relè

a) Togliere alimentazione

b) Aprire il pannello frontale

c) Collegare la USB stick alla porta USB della scheda relè.

d) Ridate alimentazione all’apparecchio

e) Attendere 120”

f) Togliere alimentazione

g) Scollegare la USB stick e richiudere il pannello frontale

Dopo ogni aggiornamento del FW, controlla da Impostazioni-Versione firmware se l'aggiornamento è andato a buon fine.

È sempre necessario aggiornare il firmware della scheda base dopo l'aggiornamento o la sostituzione della scheda display.

Controllare e aggiornare il SW/FW durante ogni manutenzione

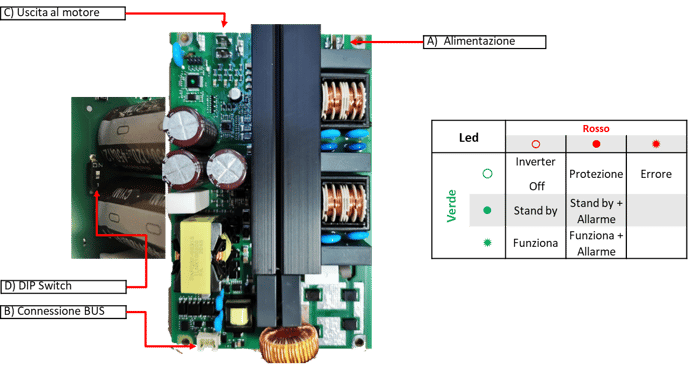

Inverter

A) Alimentazione 230 +/- 10%

B) Connessione Bus alla scheda I/O

C) Uscite al motore U, V, W con 400Vdc

D) Dip-switch identificazione

On=1° inverter

1 =2° inverter (unita con 2 motori/inverter)

In caso di sostituzione inverter verificare/impostare sempre il dip-switch D) e configurare il nuovo inverter da Livello Service level / gestione Inverter.

La scheda inverter, comune a tutti i modelli, controlla il motore della ventola in base alle impostazioni impartite dalla scheda I/O via BUS.

Prestare attenzione ai contatti elettrici della scheda ed attendere qualche minuto dopo lo spegnimento prima di operare sulla stessa.

Controlli

L'inverter è dotato di un sistema di controllo e autodiagnosi che comunica con la scheda relè tramite BUS e con il tecnico tramite i LED verde e rosso che forniscono dettagli sullo stato e sul funzionamento.

Il numero di lampeggi del LED rosso fornisce indicazioni sul tipo di errore (il primo lampeggio dura circa 1 sec i successivi ½ sec).

Plug-in SSR

Connessioni

Sono presenti 2 connettori:

J1 SSR riscaldamento camerta

J2 SSR riscaldamento Boiler

Nelle unità a pavimento, dove sono presenti due ventilatori e due sistemi di riscaldamento separati, è installato un secondo plug-in che deve essere collegato al Plug-in 2.

Per maggiori dettagli vedere il capitolo Riscaldamento Elettrico.

La plug-in SSR si installa sul connettore Plug-in 1 della scheda relè e funge da interfaccia tra la scheda relè ed i SSR trasformando la frequenza di attivazione dell'SSR in un segnale 12VDC.
