Die elektronischen Platinen sind:
- Relaisplatine (I/O)
- Zeigen
- Wechselrichter
- Abhängig von Ihren Ofenoptionen gibt es spezielle Erweiterungsplatinen.
- Gasstecker (nur Gasmodelle)
- SSR-Plug-ins (nur elektrische Modelle)
- Kesselerweiterung (nur Kesselmodelle)
- FastDry-Expansion
Die Bedienung und Benutzeroberfläche der Haushaltsgerätesysteme wird über elektronische Platinen gesteuert

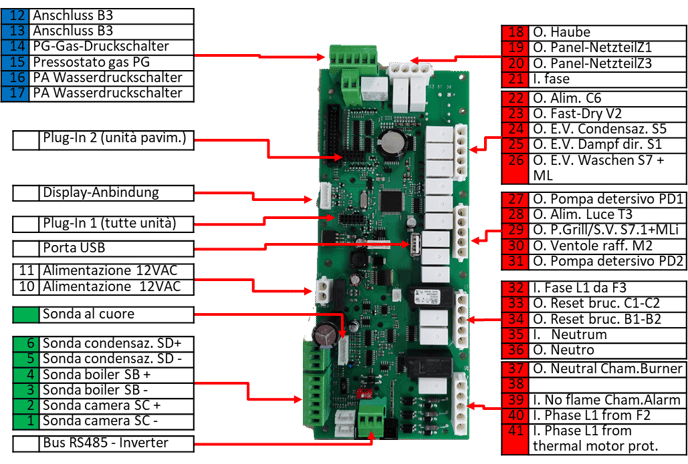

Registerkarte "Relais"
12-13 B3 Türkontakt
14-15 PG Gasdruckschalter
16-17 PA Wasserdruckschalter
Display-Anbindung
10-11 12VAC Netzteil Kernsonde
6-5 SD Kondensationssonde
5-6 SB Kesselsonde
7-8 SC Kammer-Sonde
Bus RS485 - Wechselrichter
Die Relaisplatine steuert den Betrieb des Geräts gemäß den Anzeigen des Displays, das als Benutzeroberfläche fungiert.
Analoge Eingänge in grün, digitale Eingänge (offen/geschlossen) in blau; Ein- und Ausgänge mit Netzspannung in rot
18 O. Aktivierung der Haube
19 O. Panel Power Z1
20 O. Z3 Panel Netzteil
21 I. Phase
22 Stk. C6-A1 Netzteil
23 O. Schnelltrocknend V2
24 O. E.V. Kondensation S5
25 O. E.V. Direktdampf S1
26 O. E.V. Waschmaschine S7+ML
27 O. PD1 Pumpe für Reinigungsmittel
28 O. Lichtversorgung T3
29 O. P.Grill/S.V. S7.1+MLi
30 O. Gekühlte Lüfter M2
31 O. PD2 Pumpe für Reinigungsmittel
32 I. L1 Phase von F3
33 O. zurücksetzen bruc. C1-C2
34 O. zurücksetzen bruc. B1-B2
35 I. Neutral
36 O. Neutral
37 Neutrale Brenner
38 O. Brenner Reset C1
39 I. Keine brennende Flamme. C1-C2
40 I. L1 Phase von F2
41 I. Phase L1 von sic. Motor
USB-Anschluss
Plug-In 1 (alle Geräte)
Plug-In 2 (Unterschrank)
SOFTWARE/FIRMWARE
Der Betrieb der Relaisplatine basiert auf proprietärer Software, die allgemein als Firmware (FW) bezeichnet wird.
Die Firmware steuert und passt den Betrieb des Geräts entsprechend den Betriebsparametern, Sensoreingängen und Einstellungen an, die der Benutzer auf dem Display vorgibt.
Aus offensichtlichen Gründen muss die FW mit der SW der Anzeigeplatine ausgerichtet werden.
Wenn kein Dialog angezeigt wird, aktualisieren Sie die FW der Relaisplatine, indem Sie einen USB-Stick an den USB-Port der Platine anschließen: siehe "SW-Update"

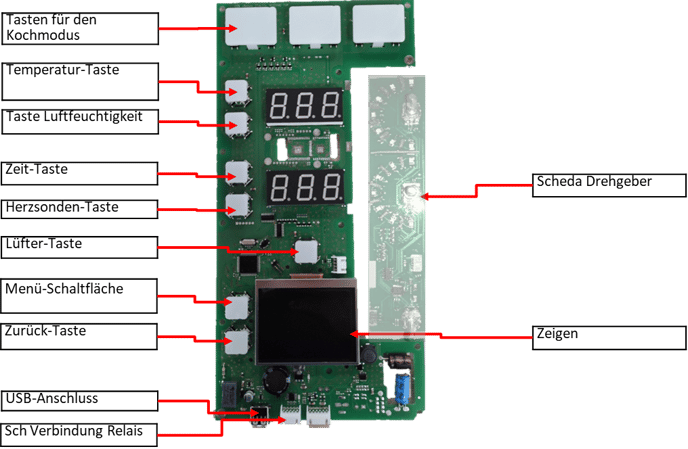

Scheda Display
Das Display wird mit einigen Muttern an der Frontplatte befestigt.
Achtung: Halten Sie beim Austausch der Anzeigeplatine den richtigen Abstand/Druck auf der Frontplatte, da bei zu starker Betätigung der Frontplatte mehr als eine Taste gedrückt wird und Sie keine Funktion auswählen können.
SoftWare & FirmWare
Um das Firmware-Update durchzuführen, müssen Sie folgende Schritte ausführen:
a)SW und FW; Verfügbar auf der Website der www.service-planner.lainox.it
b)Ein USB-Stick (max. 4 GB FAT32)
Laden Sie die Firmware von der Website herunter, extrahieren Sie die Dateien aus dem komprimierten Ordner und speichern Sie sie auf dem USB-Stick
Sie können die SW der Anzeigeplatine und der E/A-Karte aktualisieren.
Beides ist auf der LAINOX-Website verfügbar. Wir empfehlen, monatlich nach Updates zu suchen und alle Geräte während Reparaturen und Wartungen zu aktualisieren.
Update der SoftWare-Anzeige
a) Stecken Sie den USB-Stick in die USB-Buchse.
b) Versetzen Sie das Gerät in den Standby-Modus
c) Wählen Sie die Menütaste
d) Wählen Sie Einstellungen
e) Firmware-Update auswählen und zur Bestätigung drücken
f) Befolgen Sie die Anweisungen auf dem Bildschirm und bestätigen Sie das Update
g) Das System lädt die Dateien herunter und ein Balken zeigt den Fortschritt an.
h) Abschließende Bestätigung, um fortzufahren
i) Die alte FW wird gelöscht und die neue wird installiert. Wenn der USB-Stick mit dem Aus- und Wiedereinschalten abgeschlossen ist, blinkt das Display und der Download wird fortgesetzt.
j) Um den Vorgang abzuschließen, starten Sie das Laufwerk neu, bevor Sie den USB-Stick entfernen.
Sie können die Firmware auf der Registerkarte Anzeige aktualisieren.
Überprüfen und aktualisieren Sie die SW bei jeder Wartung.
Aktualisierung der FirmWare-Relaisplatine
a) Abschaltung der Stromversorgung
b) Öffnen Sie die Frontblende
c) Verbinden Sie den USB-Stick mit dem USB-Anschluss auf der Relaisplatine.
d) Stellen Sie die Stromversorgung des Geräts wieder her
e) Warten Sie 120"
f) Abschaltung der Stromversorgung
g) Ziehen Sie den USB-Stick ab und schließen Sie die Frontblende
Überprüfen Sie nach jedem FW-Update unter Einstellungen-Firmware-Version, ob das Update erfolgreich war.
Sie sollten die Firmware der Grundplatine immer aktualisieren, nachdem Sie die Anzeigeplatine aktualisiert oder ausgetauscht haben.
Überprüfen und aktualisieren Sie die SW/FW bei jeder Wartung

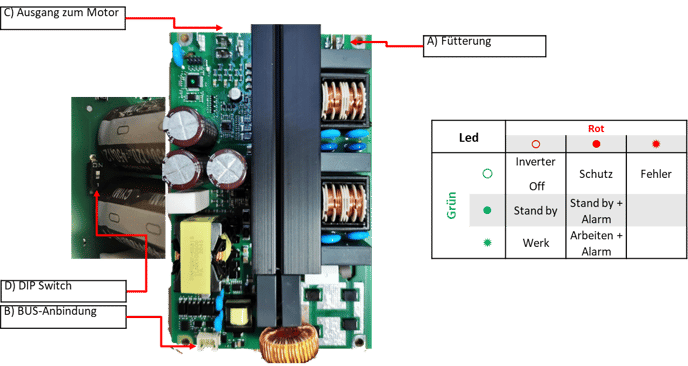

Inverter
A) Stromversorgung 230 +/- 10%
b) Busverbindung zur I/O-Platine
c) Ausgänge zum Motor U, V, W mit 400Vdc
d) Kennzeichnung des DIP-Schalters
Ein=1. Wechselrichter
1 = 2. Wechselrichter (Geräte mit 2 Motoren/Wechselrichtern)
Im Falle eines Wechselrichterwechsels immer den DIP-Schalter D) prüfen/stellen und den neuen Wechselrichter über Service Level / Wechselrichterverwaltung konfigurieren.
Inverter
Steuerung
Der Wechselrichter ist mit einem Steuerungs- und Selbstdiagnosesystem ausgestattet, das über BUS mit der Relaisplatine und über die grünen und roten LEDs, die Details zum Status und Betrieb liefern, mit dem Techniker kommuniziert.
Die Anzahl der Blinkvorgänge der roten LED gibt Aufschluss über die Art des Fehlers (das erste Blinken dauert ca. 1 Sekunde, das nächste 1/2 Sekunde)
Plug-in SSR
Verbindungen
Es gibt 2 Anschlüsse:
J1 SSR Heizkammer
J2 SSR Heizkessel
In Unterflurschränken, in denen es zwei Ventilatoren und zwei separate Heizungssysteme gibt, wird ein zweiter Plug-in installiert, der an den Plug-in 2 angeschlossen werden muss.
Weitere Informationen finden Sie im Kapitel Elektrische Heizung.
Das SSR-Plug-in wird auf dem Plug-in-1-Stecker der Relaisplatine installiert und fungiert als Schnittstelle zwischen der Relaisplatine und den SSRs, indem es die SSR-Aktivierungsfrequenz in ein 12-VDC-Signal umwandelt.

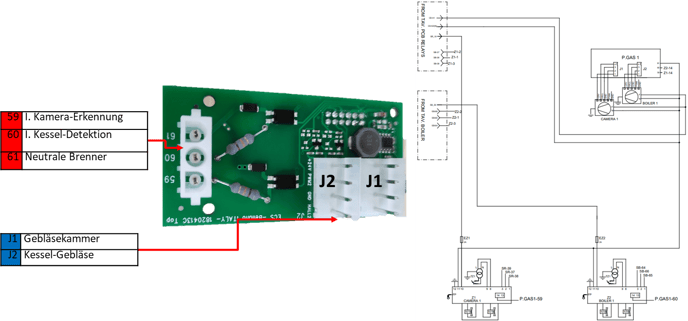

Plug-in Gas
Verbindungen
Das Plug-In wird direkt mit der Relaisplatine verbunden
J1 Steuerkammer des Gebläses
J2 Steuerung des Kesselgebläses
59 I. Flammenerkennung in der Kammer
60 I. Erkennung der Kesselflamme
61 Neutrale Brenner
Das GAS-Plug-in wird auf den Plug-in-1-Stecker der Relaisplatine aufgesetzt und fungiert als Schnittstelle zwischen der Relaisplatine und den Brennern.
Weitere Details finden Sie im Kapitel Gasheizung
Espansione boiler
42 Power line from F3
43 Neutrale Linie
44 53 L3 Max. Füllstandssonde
45 54 L2 Notfall-Füllstandssonde
46 55 Boden des Kessels
47 L1 Empty level probe
48 Phase
49 Phase
50 O. burner boiler 1 Z2
52 O. burner boiler 2 Z4
45 O. pump Psb emptying
46 O. pump Pb calout
47 O. Solenoid V. S2 filling
64 I. Kesselbrenner ohne Flamme
65 O. reset boiler burner
66 Kessel mit neutralem Brenner
Die Kesselerweiterungsplatine steuert den Betrieb des Dampferzeugers und ist nur in Geräten verfügbar, die mit dieser Option ausgestattet sind.
Die Platine verfügt über keine eigene Software und kommuniziert über eine Parallelschaltung mit der Relaisplatine
