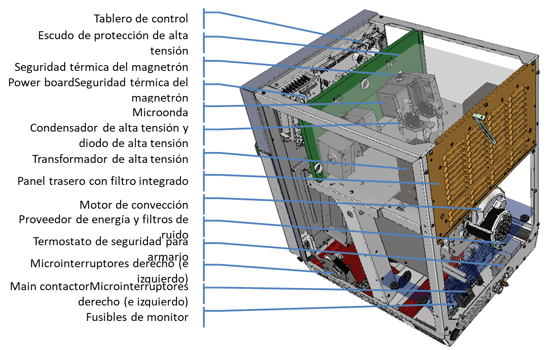

Componentes principales
TERMOSTATO DE SEGURIDAD PARA ARMARIO F2
Termostato de seguridad F2, ubicado cerca del elemento calefactor y el motor del ventilador en la parte superior izquierda en la parte trasera del gabinete de cocción. Es la seguridad principal del aparato y permite alimentar el contactor de seguridad C6.
Cambia en caso de que la temperatura supere los 375 °C durante unos segundos y puede ser reiniciado por el cliente.
Si el interruptor del termostato deja que la unidad se enfríe con la puerta abierta durante unos minutos y solo entonces retire la protección (vea la imagen) en la parte posterior y presione el pin de reinicio de este termostato.
Tenga en cuenta que el termostato también puede cambiar en caso de temperaturas negativas; En invierno o después de un largo tiempo de alimentación, compruébelo durante la instalación.
Advertencia: Si el termostato cambia varias veces, se recomienda reemplazarlo.
CONTACTOR DE SEGURIDAD C6
Todas las unidades LAINOX están equipadas con un contactor de seguridad llamado C6 en caso de que se abra alguna protección (termostato de armario, fusibles, ...) este contactor se abra desactivando todos los componentes.
La pantalla permanece siempre encendida para visualizar mensajes de error
FUSIBLES DE MONITOR EML EMN
Justo en el lado del contactor se encuentran los dos fusibles del monitor de alto voltaje que protegen la unidad contra el uso inadecuado o defecto en los microinterruptores de la puerta y evitan que las microondas se puedan activar con la puerta abierta.
En caso de fallo de dichos fusibles, compruebe la puerta y, si es necesario, el grupo de enclavamiento izquierdo
SUMINISTRADOR DE ENERGÍA
Oracle tiene un proveedor de energía electrónica en lugar del transformador clásico; Esto permite evitar la inserción del rectificador en la placa principal y ahorrar energía cuando está en modo de espera.
El voltaje de salida de la fuente de alimentación es de 15VDC 3A
INTERRUPTORES DE SEGURIDAD TÉRMICA DE MAGNETRÓN
El magnetrón genera mucho calor y se instala para lograr el máximo flujo de aire para enfriarse. De todos modos, para evitar el sobrecalentamiento, cada magnetrón tiene una protección de corte térmico.
El corte térmico se abre si el magnetrón se calienta demasiado (135 °C) y se cierra cuando se enfría.
Principales motivos de intervención:
‐microondas reflejadas regresa al magnetrón principalmente debido a la cocción sin carga.
‐Flujo de enfriamiento de aire inadecuado
SONDA DE ARMARIO SC
El gabinete SC es un termopar K y se encuentra en el lado superior del gabinete de cocción, cerca del termostato de seguridad, el ventilador y los elementos calefactores.
Medirá la temperatura del armario y gestionará a través del tablero de control el comportamiento del elemento calefactor.
La pieza de repuesto es LAR19201250, similar a la sonda de temperatura estándar de LAINOX pero con un cable más corto para evitar interferencias con las líneas de alta tensión
INTERRUPTOR DE PUERTA B3
El interruptor de puerta gestiona el comportamiento del horno desde el punto de vista de la cocción y el calentamiento.
Cuando B3 está cerrado y la unidad se enciende en el horno de alta velocidad, el aparato se calienta constantemente para mantener la temperatura de precalentamiento.
Si B3 está abierto (la puerta está abierta), se desconecta el suministro de energía al elemento calefactor y al motor del ventilador.
B3 también gestiona el reconocimiento del inicio de la cocción, pero la alimentación del magnetrón se gestiona mediante los interruptores de seguridad de la puerta situados en la parte inferior y se activan mediante las bisagras de la puerta derecha e izquierda
INTERRUPTORES DE ENCLAVAMIENTO B1, B2 Y BM
Es obligatorio en el horno microondas evitar fugas de microondas y para ello la puerta está equipada con un conjunto de seguros accionados por bisagras de puerta.
En la parte derecha de la unidad se encuentra el microinterruptor B1 que gestiona la línea de fase a los magnetrones.
En el lado izquierdo se encuentran los microinterruptores B2 y BM que gestionan la línea neutra y permiten que un fallo en cualquier microinterruptor provoque el quemado de los fusibles de alta tensión EML, EMN.
En caso de cualquier ajuste o sustitución de la puerta será obligatorio un ajuste de dichas micro.
Transformador de alta tensión
Relacionado con la frecuencia
HV transformer 50Hz LA19200820
HV transformer 60Hz LA75187320
Hay 2 transformadores de alta tensión, uno por cada magnetrón
El transformador de alto voltaje, alimentado por la placa de alimentación, transforma el voltaje de alimentación estándar hasta 2000Vac.
Advertencia: Voltajes peligrosos en la unidad que solo técnicos expertos pueden operar.
Advertencia: en la caja de protección de alta tensión están marcados los colores de los cables de los transformadores de alta tensión, que están invertidos para que puedan trabajar en fase opuesta
El transformador está conectado al condensador y al magnetrón con cables de alta tensión; en caso de daños, solo reemplace los cables de alta tensión, no intente reconstruir las conexiones perdidas.
Condensador de alta tensión
Relacionado con la frecuencia
HV Capacitor 50Hz LA19200530
HV Capacitor 60Hz LA19200660
El condensador de alto voltaje se suministra junto con su diodo de descarga y resistencias
Antes de actuar en el área de alta tensión, desconecte la unidad de la alimentación y descargue los condensadores de alta tensión
Mantener separadas las conexiones eléctricas entre el circuito de los 2 magnetrones
Para comprobar los condensadores hay que desconectarlos y hacer la prueba con el multímetro adecuado.
Microonda
Como se acaba de describir, los magnetrones son cavidades de resonancia electrónica y generan una frecuencia característica, 2.450GHz, están conectados a la cavidad por una guía de onda que impulsa las microondas en la cámara de cocción
El magnetrón es un generador de microondas y funciona como una válvula termoiónica; significa que hay un tiempo de activación de unos 10 segundos.
El magnetrón necesita un flujo de refrigeración por aire adecuado
BLINDAJES DE GUÍAS DE ONDA
Las microondas se inyectan en el gabinete a través de una ventana en el costado del gabinete, una por lado. La ventana está cubierta por un microondas de material transparente que debe sellar el armario evitando que la grasa y la suciedad lleguen a la guía de ondas y al magnetrón
De acuerdo con el mantenimiento prescrito o en caso de daños, reemplace el protector de la ventana.
Advertencia: Aplique solo el mismo tipo de escudo que en la versión original
Advertencia: La grasa y el desagüe pueden encenderse con microondas y escudos de daño.
Enclavamiento izquierdo B2 + BM
adjustment
a) Abra la puerta y cierre la búsqueda del clic del microinterruptor; Si hace clic en Viene justo antes de completar el cierre o No viene después del cierre, proceda con el ajuste
b) Afloja ligeramente los tornillos 1
c) Con la puerta cerrada buscar el clic atornillando/desatornillando el perno 2
d) Fija los tornillos 1
e) Vuelva a comprobar el ajuste después de calentar el armario a alta temperatura
f) Verifique las fugas de microondas (menos de 5 mW/cm2)
El microinterruptor de seguridad izquierdo permite que cuando la puerta está correctamente cerrada, el circuito para alimentar los magnetrones está cerrado
Se activa mediante la bisagra de la puerta izquierda cuando la puerta está cerrada. Uno de los micro es el interruptor de encendido, el segundo es el monitor que causará un cortocircuito en la línea de alimentación si primero falla.
Advertencia: El enclavamiento debe ajustarse en caso de reemplazo de la puerta/bisagra.
Enclavamiento derecho B1
adjustment
a) Abra la puerta y cierre la búsqueda del clic del microinterruptor; si se produce justo antes del cierre completo o no se produce después del cierre
b) Afloja ligeramente los tornillos 1
c) Con la puerta cerrada buscar el clic atornillando/desatornillando el perno 2
d) Fija los tornillos 1
e) Vuelva a comprobar el ajuste después de calentar el armario a alta temperatura
f) Verifique las fugas de microondas (menos de 5 mW/cm2)
El microinterruptor de seguridad correcto garantiza que cuando la puerta está correctamente cerrada, el circuito para alimentar los magnetrones está cerrado.
Se activa mediante la bisagra derecha de la puerta cuando la puerta está cerrada.
Advertencia: El enclavamiento debe ajustarse en caso de reemplazo de la puerta/bisagra.
