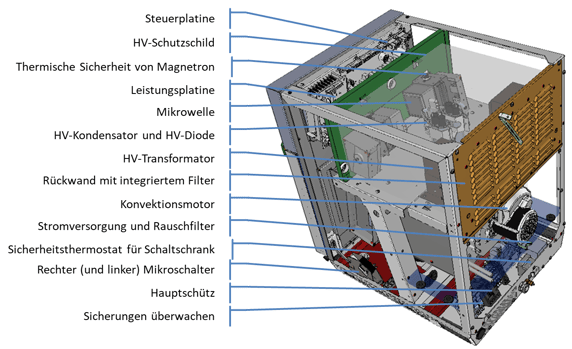

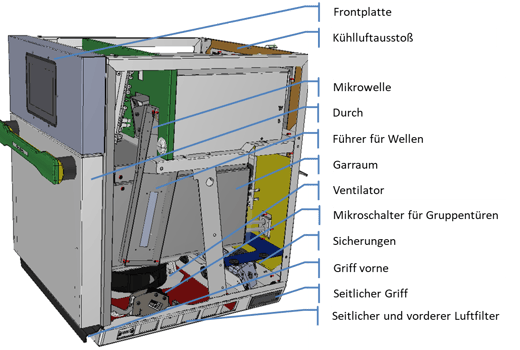

Componenti principali
SCHRANK-SICHERHEITSTHERMOSTAT F2
Sicherheitsthermostat F2, der sich in der Nähe des Heizelements und des Lüftermotors oben links auf der Rückseite des Garschranks befindet. Es ist die Hauptsicherheit des Geräts und ermöglicht die Versorgung des Sicherheitsschützes C6.
Er schaltet, falls die Temperatur für einige Sekunden 375°C überschreitet und kann vom Kunden zurückgesetzt werden.
Wenn der Thermostatschalter das Gerät bei geöffneter Tür einige Minuten lang abkühlen lässt, entfernen Sie dann den Schutz (siehe Bild) auf der Rückseite und drücken Sie den Reset-Stift dieses Thermostats.
Beachten Sie, dass das Thermostat auch bei negativen Temperaturen schalten kann. Im Winter oder nach langer Heizzeit überprüfen Sie es während der Installation.
Warnung: Wenn der Thermostat mehrmals schaltet, wird empfohlen, ihn auszutauschen.
SICHERHEITSSCHÜTZ C6
Alle LAINOX-Geräte sind mit einem Sicherheitsschütz mit der Bezeichnung C6 ausgestattet, falls ein Schutz (Schrankthermostat, Sicherungen, ...) offen ist und alle Komponenten deaktiviert werden.
Display bleibt immer eingeschaltet, um Fehlermeldungen anzuzeigen
MONITOR-SICHERUNGEN EML EMN
Direkt an der Seite des Schützes befinden sich die beiden Hochspannungs-Wächtersicherungen, die das Gerät vor unsachgemäßer Verwendung oder Defekten an der Tür schützen und verhindern, dass Mikrowellen bei geöffneter Tür aktiviert werden können.
Im Falle eines Ausfalls dieser Sicherungen die Tür und ggf. die linke Verriegelungsgruppe überprüfen
NETZTEIL
Oracle hat einen elektronischen Stromversorger anstelle des klassischen Transformators; Dadurch kann das Einsetzen des Gleichrichters auf der Hauptplatine vermieden und im Standby-Modus Energie gespart werden.
Die Ausgangsspannung des Netzteils beträgt 15VDC 3A
MAGNETRON THERMISCHE SICHERHEITSSCHALTER
Das Magnetron erzeugt viel Wärme und wird installiert, um den maximalen Luftstrom zum Abkühlen zu erreichen. Um eine Überhitzung ohnehin zu vermeiden, verfügt jedes Magnetron über einen thermischen Abschaltschutz.
Die thermische Abschaltung öffnet sich, wenn das Magnetron zu heiß wird (135°C) und schließt sich beim Abkühlen wieder.
Hauptgründe für die Intervention:
‐Reflektierte Mikrowellen gehen vor allem wegen des Kochens ohne Last auf das Magnetron zurück.
‐unsachgemäßer, unzureichender Luftkühlungsstrom
SCHRANK-SONDE SC
Cabinet Prove SC ist ein K-Thermoelement und befindet sich auf der oberen Seite des Garschranks in der Nähe des Sicherheitsthermostats, des Lüfters und der Heizelemente.
Es misst die Schranktemperatur und steuert über die Steuerplatine das Verhalten des Heizelements.
Das Ersatzteil ist LAR19201250, ähnlich wie der Standard-Temperaturfühler LAINOX, jedoch mit einem kürzeren Kabel, um Interferenzen mit HV-Leitungen zu vermeiden
TÜRSCHALTER B3
Der Türschalter steuert das Verhalten des Ofens aus Sicht des Kochens und Heizens.
Wenn B3 geschlossen und das Gerät in den Hochgeschwindigkeitsofen geschaltet wird, wird das Gerät ständig aufgeheizt, um die Vorheiztemperatur zu halten.
Ist B3 geöffnet (Tür ist geöffnet), wird die Spannungsversorgung des Heizstabes und des Lüftermotors abgeschaltet.
B3 verwaltet auch die Quittierung über den Garstart, aber die Stromversorgung des Magnetrons wird über die Sicherheitstürschalter an der Unterseite gesteuert und über die rechten und linken Türscharniere aktiviert
VERRIEGELUNGSSCHALTER B1, B2 UND BM
Bei Mikrowellenherden ist es obligatorisch, das Auslaufen von Mikrowellen zu vermeiden, und dafür ist die Tür mit einer Reihe von Sicherungen ausgestattet, die durch Türscharniere geschaltet werden.
Auf der rechten Seite des Geräts befindet sich der Mikroschalter B1, der die Phasenleitung zu den Magnetrons verwaltet.
Auf der linken Seite befinden sich die Mikroschalter B2 und BM, die den Neutralleiter verwalten und sicherstellen, dass ein Fehler an einem Mikroschalter zum Durchbrennen der HV-Sicherungen EML EMN führt.
Im Falle einer Anpassung oder eines Austauschs der Tür ist eine Anpassung dieser Mikros obligatorisch.
HV-Transformator
Frequenzbezogen
HV transformer 50Hz LA19200820
HV transformer 60Hz LA75187320
Es gibt 2 HV-Transformatoren, einen pro Magnetron
Der Hochspannungstransformator, der von der Power-Platine gespeist wird, wandelt die Standard-Netzspannung auf bis zu 2000 VAC um.
Warnung: Gefährliche Spannungen am Gerät, die nur von erfahrenen Technikern bedient werden können.
Warnung: Auf der HV-Schutzdose sind die Farben für die HV-Trafokabel markiert, die umgedreht sind, damit sie gegenphasig arbeiten können
Der Transformator ist mit dem Kondensator und dem Magnetron über HV-Kabel verbunden. nur im Schadensfall HV-Kabel austauschen, nicht versuchen, verlorene Verbindungen wiederherzustellen.
HV Capacitor
Frequenzbezogen
HV Capacitor 50Hz LA19200530
HV Capacitor 60Hz LA19200660
Der Hochspannungskondensator wird zusammen mit seiner Entladediode und den Widerständen geliefert
Bevor Sie auf den HV-Bereich einwirken, trennen Sie das Gerät von der Stromversorgung und entladen Sie die HV-Kondensatoren
Halten Sie die elektrischen Verbindungen zwischen den Schaltkreisen der 2 Magnetrons getrennt
Um die Kondensatoren zu überprüfen, müssen Sie sie abklemmen und mit einem geeigneten Multimeter testen.
Mikrowelle
Wie eben beschrieben, handelt es sich bei den Magnetrons um elektronische Resonanzresonatoren, die eine charakteristische Frequenz von 2.450GHz erzeugen, sie sind mit dem Hohlraum durch einen Wellenleiter verbunden, der die Mikrowellen auf dem Garraum antreibt
Magnetron ist ein Mikrowellengenerator und arbeitet als thermionisches Ventil; bedeutet es eine Aktivierungszeit von ca. 10 Sekunden.
Das Magnetron benötigt eine angemessene Luftkühlung
WELLENLEITER ABSCHIRMUNGEN
Die Mikrowellen werden durch ein Fenster an der Seite des Schranks in den Schrank eingespritzt, eine pro Seite. Das Fenster ist mit einem transparenten Mikrowellenmaterial bedeckt, das den Schrank abdichten muss, um zu verhindern, dass Fett und Schmutz den Wellenleiter und das Magnetron erreichen
Ersetzen Sie gemäß der vorgeschriebenen Wartung oder im Schadensfall die Fensterscheibe.
Warnung: Wenden Sie nur den gleichen Schildtyp wie in der Originalversion an
Warnung: Fett und Dearty können durch Mikrowellen entzündet werden und beschädigen Schilde.
Verriegelung links B2 + BM
Anpassung
a) Öffnen Sie die Tür und schließen Sie sie zurück, suchen Sie nach dem Klicken des Mikroschalters. Wenn Sie kurz vor dem vollständigen Schließen auf "Kommen" klicken oder nach dem Schließen nicht auf "Kommen" klicken, fahren Sie mit der Anpassung fort
b) Lösen Sie die Schrauben leicht 1
c) Bei geschlossener Tür den Klick suchen Schrauben-/Abschrauben des Bolzens 2
d) Fixiere die Schrauben 1
e) Überprüfen Sie die Einstellung erneut, nachdem Sie den Schrank bei hoher Temperatur beheizt haben
f) Überprüfen Sie die Leckagen von Mikrowellen (weniger als 5 mW/cm2)
Der linke Sicherheitsmikroschalter sorgt dafür, dass bei ordnungsgemäßem Schließen der Tür der Stromkreis für die Magnetrons geschlossen wird
Es wird durch das linke Türscharnier aktiviert, wenn die Tür geschlossen ist. Einer der Mikroschalter ist der Netzschalter, der zweite ist der Monitor, der einen Kurzschluss in der Stromleitung verursacht, wenn zuerst ein Fehler auftritt.
Warnung: Die Verriegelung muss im Falle eines Tür-/Scharnierwechsels eingestellt werden.
Rechtsverriegelung B1
adjustment
a) Öffnen Sie die Tür und schließen Sie sie erneut, während Sie auf das Klicken des Mikroschalters achten. Wenn das Klicken kurz vor dem vollständigen Schließen oder nach dem Schließen nicht zu hören ist, fahren Sie mit der Einstellung fort.
b) Lockern Sie vorsichtig die Schrauben 1.
c) Suchen Sie bei geschlossener Tür das Klicken, während Sie den Bolzen 2 anziehen oder lösen.
d) Ziehen Sie die Schrauben 1 fest.
e) Überprüfen Sie die Einstellung erneut, nachdem Sie den Schrank auf hohe Temperatur erhitzt haben.
f) Überprüfen Sie die Mikrowellenleckagen (unter 5 mW/cm²).
Der richtige Sicherheitsmikroschalter sorgt dafür, dass der Stromkreis für die Magnetrons geschlossen wird, wenn die Tür ordnungsgemäß geschlossen ist.
Es wird durch das rechte Türscharnier aktiviert, wenn die Tür geschlossen ist.
Warnung: Die Verriegelung muss im Falle eines Tür-/Scharnierwechsels eingestellt werden.
