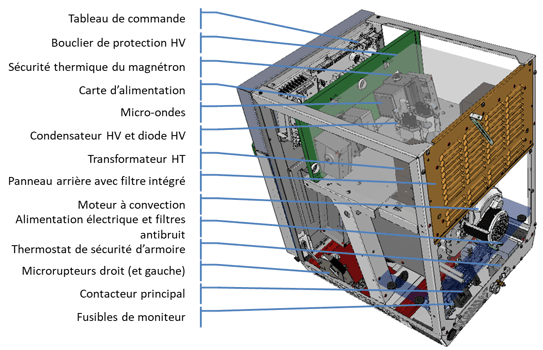

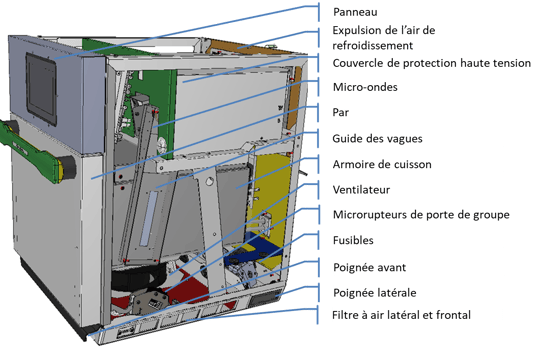

Composants principaux
THERMOSTAT DE SÉCURITÉ D’ARMOIRE F2
Thermostat de sécurité F2, situé à proximité de l’élément chauffant et du moteur du ventilateur en haut à gauche à l’arrière de l’armoire de cuisson. C’est la sécurité principale de l’appareil et il permet d’alimenter le contacteur de sécurité C6.
Il s’allume si la température dépasse 375 °C pendant quelques secondes et peut être réinitialisé par le client.
Si l’interrupteur du thermostat laisse refroidir l’appareil avec la porte ouverte pendant quelques minutes et ne retire que la protection (voir image) à l’arrière et appuie sur la goupille de réinitialisation de ce thermostat.
Considérez que le thermostat peut également commuter en cas de températures négatives ; En hiver ou après une longue période d’alimentation, vérifiez-le lors de l’installation.
Avertissement : Si l’interrupteur du thermostat plusieurs fois est recommandé pour le remplacer.
CONTACTEUR DE SÉCURITÉ C6
Toutes les unités LAINOX sont équipées d’un contacteur de sécurité nommé C6 en cas d’ouverture d’une protection (thermostat d’armoire, fusibles, ...) ce contacteur s’ouvre désactivant tous les composants.
L’écran reste toujours allumé pour visualiser les messages d’erreur
MONITEUR FUSIBLES EML EMN
Juste sur le côté du contacteur, vous pouvez trouver les deux fusibles de surveillance haute tension qui protègent l’unité contre une utilisation inappropriée ou un défaut sur la porte Les micro-interrupteurs et évitent que les micro-ondes ne puissent être activées avec la porte ouverte.
En cas de défaillance de ces fusibles, vérifiez la porte et si nécessaire le groupe de verrouillage gauche
ALIMENTATION
Oracle dispose d’un fournisseur d’énergie électronique au lieu du transformateur classique ; Cela permet d’éviter d’insérer le redresseur sur la carte principale et d’économiser de l’énergie en veille.
La tension de sortie de l’alimentation est de 15VDC 3A
INTERRUPTEURS DE SÉCURITÉ THERMIQUE MAGNETRON
Le magnétron génère beaucoup de chaleur et est installé de manière à obtenir le débit d’air maximal pour le refroidissement. Pour éviter toute surchauffe, chaque magnétron dispose d’une protection contre la coupure thermique.
La coupure thermique s’ouvre si le magnétron devient trop chaud (135°C) et se referme lorsqu’il est refroidi.
Principales raisons d’intervention :
- Les micro-ondes réfléchies retournent au magnétron principalement en raison de la cuisson à vide.
- débit de refroidissement de l’air inadéquat
SONDE D’ARMOIRE SC
L’armoire prouve que SC est un thermocouple K et est situé sur le côté supérieur de l’armoire de cuisson, à proximité du thermostat de sécurité, du ventilateur et des éléments chauffants.
Il mesurera la température de l’armoire et gérera à travers le tableau de commande le comportement de l’élément chauffant.
La pièce de rechange est LAR19201250, similaire à la sonde de température LAINOX standard, mais avec un câble plus court pour éviter les interférences avec les lignes HT
INTERRUPTEUR DE PORTE B3
L’interrupteur de porte gère le comportement du four du point de vue de la cuisson et du chauffage.
Lorsque B3 est fermé et que l’appareil est allumé dans le four à grande vitesse, l’appareil est constamment chauffé pour maintenir la température de préchauffage.
Si B3 est ouvert (porte ouverte), l’alimentation électrique de l’élément chauffant et le moteur du ventilateur sont coupés.
B3 gère également l’acquittement du démarrage de la cuisson, mais l’alimentation du magnétron est gérée par les interrupteurs de porte de sécurité situés en bas et activés par les charnières de porte droite et gauche
INTERRUPTEURS DE VERROUILLAGE B1, B2 ET BM
Il est obligatoire sur les fours à micro-ondes d’éviter les fuites de micro-ondes et pour cela, la porte est équipée d’un ensemble de sécurités commutées activées par des charnières de porte.
Sur le côté droit de l’appareil, vous pouvez trouver le micro-interrupteur B1 qui gère la ligne de phase vers les magnétrons.
Sur le côté gauche, vous pouvez trouver les micro-interrupteurs B2 et BM qui gèrent la ligne neutre et garantissent qu’un défaut sur n’importe quel micro-interrupteur provoquera l’épuisement des fusibles HT EML EMN.
En cas de réglage ou de remplacement de la porte, un ajustement de ces micros sera obligatoire.
Transformateur HT
Fréquence
Transformateur HT 50Hz LA19200820
Transformateur HT 60Hz LA75187320
Il y a 2 transformateurs HT, un pour chaque magnétron
Le transformateur haute tension, alimenté par la carte d’alimentation, transforme la tension d’alimentation standard jusqu’à 2000Vac.
Attention : tensions dangereuses sur l’appareil seuls des techniciens experts peuvent opérer.
Attention : sur le caisson de protection HT sont marquées les couleurs des câbles du transformateur HT qui sont inversées pour leur permettre de fonctionner en phase opposée
Le transformateur est connecté au condensateur et au magnétron avec des câbles HT ; en cas de dommages, remplacez uniquement les câbles HT, n’essayez pas de reconstruire les connexions perdues.
Condensateur HT
Fréquence
Condensateur HV 50Hz LA19200530
Condensateur HV 60Hz LA19200660
Le condensateur haute tension est fourni avec sa diode de décharge et ses résistances
Avant d’agir sur la zone HT, débranchez l’appareil de l’alimentation et déchargez les condensateurs HT
Maintenir séparées les connexions électriques entre le circuit des 2 magnétrons
Pour vérifier les condensateurs, vous devez les déconnecter et les tester avec le multimètre approprié.
Micro-ondes
Comme nous venons de le décrire, les magnétrons sont des cavités de résonance électronique et génèrent une fréquence caractéristique, 2 450 GHz, ils sont reliés à la cavité par un guide d’ondes qui pilote les micro-ondes sur la chambre de cuisson
Le magnétron est un générateur de micro-ondes et fonctionne comme une vanne thermoïonique ; signifie qu’il y a un temps d’activation d’environ 10 secondes.
Le magnétron a besoin d’un bon débit de refroidissement par air
BOUCLIERS DE GUIDES D’ONDES
Les micro-ondes sont injectées dans l’armoire par une fenêtre sur le côté de l’armoire, une par côté. La fenêtre est recouverte d’un matériau transparent à micro-ondes qui doit sceller l’armoire en évitant la graisse et la saleté atteindre le guide d’ondes et le magnétron
Selon l’entretien prescrit ou en cas de dommages, remplacez le bouclier de la fenêtre.
Attention : n’appliquez que le même type de bouclier que celui de la version d’origine
Attention : la graisse et le dearty peuvent être enflammés par les micro-ondes et endommager les boucliers.
Verrouillage gauche B2 + BM
adjustement
a) Ouvrez la porte et en refermant, recherchez le clic du micro-interrupteur ; Si le clic arrive juste avant la fermeture complète ou ne vient pas après la fermeture, procédez à l’ajustement
b) Desserrez légèrement les vis 1
c) Porte fermée recherche du clic vissage/dévissage du pêne 2
d) Fixez les vis 1
e) Vérifiez à nouveau le réglage après avoir chauffé l’armoire à haute température
f) Vérifier les fuites des micro-ondes (moins de 5 mW/cm2)
Le micro-interrupteur de sécurité gauche garantit que lorsque la porte est correctement fermée, le circuit d’alimentation des magnétrons est fermé
Il est activé par la charnière de la porte gauche lorsque la porte est fermée. L’un des micro est l’interrupteur d’alimentation, le second est le moniteur qui provoquera un court-circuit sur la ligne d’alimentation si d’abord un défaut.
Avertissement : Le verrouillage doit être ajusté en cas de remplacement de la porte/charnière.
Verrouillage droit B1
adjustement
a) Ouvrez la porte et en refermant, recherchez le clic du micro-interrupteur ; si elle survient juste avant la clôture complète ou ne vient pas après la clôture
b) Desserrez légèrement les vis 1
c) Porte fermée recherche du clic vissage/dévissage du pêne 2
d)Fixez les vis 1
e) Vérifiez à nouveau le réglage après avoir chauffé l’armoire à haute température
f) Vérifier les fuites des micro-ondes (moins de 5 mW/cm2)
Le micro-interrupteur de sécurité droit garantit que lorsque la porte est correctement fermée, le circuit d’alimentation des magnétrons est fermé.
Il est activé par la charnière de la porte droite lorsque la porte est fermée.
Avertissement : Le verrouillage doit être ajusté en cas de remplacement de la porte/charnière.
