SN Energy Optimizer-Schnittstelle
Warnung: Das Anschließen einer stromführenden Leitung an den Eingang 4, 5, 6, 7, 8 und 9 führt zu Schäden an der Relaisplatine und am SSR.
Diese Option, die nur für elektrische Geräte verfügbar ist, führt eine Schnittstelle (Klemmleiste) ein, um das Gerät zur Leistungsoptimierung an ein externes System anzuschließen
Das externe System kann die Heizanforderung von unserem Gerät lesen (Signale 230 VAC) und die Stromaktivierungen bestätigen, indem ein Kontakt (externes Relais) geschlossen wird, um die Heizung zu autorisieren/deaktivieren.
Das Gerät wird mit den Klemmen 4–5, 6–7 und 8 – 9 geliefert, die mit einem Jumper kurzgeschlossen sind. Ersetzen Sie den Jumper durch einen externen Kontakt, der vom Leistungsoptimierer gesteuert wird.

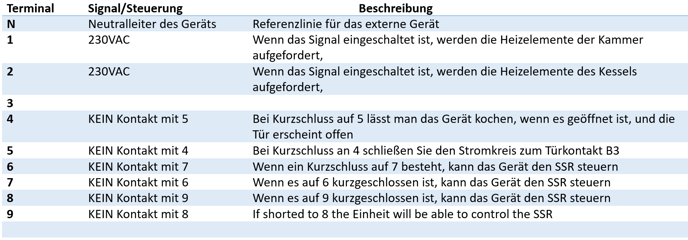

Klemmen Beschreibung/Funktion
ANSCHLUSS DER NPK-ABSAUGHAUBE

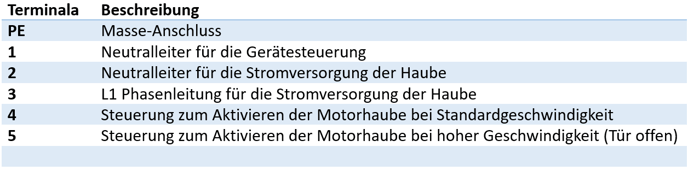

Diese Option, die nur für Elektrogeräte erhältlich ist, führt eine Schnittstelle (Klemmleiste) ein, um das Gerät an eine Lainox-Dunstabzugshaube anzuschließen
Diese Option, die nur für elektrische Geräte erhältlich ist, führt eine Schnittstelle (Klemmleiste) zum Anschluss der LAINOX-Absaughaube BKCXXX ein und aktiviert / deaktiviert automatisch die Haube, wenn sich das Gerät im Standby-Modus befindet, und erhöht die Saugleistung bei geöffneter Tür.
Die Dunstabzugshaube schaltet sich ein, wenn das erste Rezept/Kochen gestartet wird, und bleibt eingeschaltet, wenn das Gerät eingeschaltet ist. Wenn das Gerät ausgeschaltet wird, funktioniert die Haube noch eine Weile weiter, wie es bei Lüftern der Fall ist
CDSX CHEMISCHES DETEKTIONSSYSTEM
Der Durchflussmesser FS1 (FS2) in der Saugleitung vom Tank zur Pumpe wird durch den CDS Expansion überwacht.
Wenn die Pumpe mit Strom versorgt wird und die CDS-Erweiterung eine bestimmte Anzahl von Impulsen/Minute nicht erkennt, wird ein Alarm ausgelöst und der Zyklus unterbrochen, indem eine Meldung angezeigt wird, die vor dem Mangel des Produkts oder einem Problem im Saugkreislauf warnt
Diese Option, die für Standardgeräte CDSV und für Geräte mit Kessel CDSS erhältlich ist, führt eine Schnittstelle zur Erkennung des Chemikalienmangels während der Wasch- und/oder CalOut-Zyklen ein und ist in diese Systeme integriert
LANGLEBIGES DICHTUNGSSYSTEM
Diese Option, die nur für Standgeräte erhältlich ist, ist im Grunde ein System zur Verriegelung des Wagens und zur Verwendung eines Elektromagneten und einer speziellen Magnetplatte, die an der Vorderseite des Wagens installiert sind
Gesteuert wird das System über zwei Mikroschalter.
MP ist ein IP68-Mikroschalter, der die Türöffnung höher als 100° erkennt, wenn die Tür geöffnet ist, gibt der Elektromagnet den Wagen frei.
Wenn der Wagen vollständig eingesetzt ist, aktiviert der Mikroschalter MC den Elektromagneten und hält ihn aktiv, bis die Tür B3 geöffnet ist.
