Mikrowellen
Die Mikrowellen werden durch zwei Magnetrons erzeugt, die spezielle Position der Magnetrons ermöglicht eine optimale Verteilung der Mikrowellen, ohne dass zusätzliche Antennen oder bewegliche Teile erforderlich sind.
Der Reflexionseffekt, der es ermöglicht, dass Mikrowellen die Magnetrons zurückerreichen, ist stark reduziert, aber es ist wichtig, um Schäden zu vermeiden, 100% der Leistung zu vermeiden, insbesondere bei kleinen Lasten.
Warnung: Das Mikrowellensystem ist durch einen Carter geschützt, um die Gefahr des HV in diesem Bereich hervorzuheben. Betreiben Sie das Gerät niemals in der Mikrowelle ohne den Patron
MIKROWELLEN-MONITOR
Um eine sichere Aktivität zu gewährleisten, ist es zwingend erforderlich, ein Austreten von Mikrowellen zu vermeiden, dies bedeutet, dass die Tür geschlossen werden muss, um das Magnetron zu aktivieren.
Die Kontakte B1 und B2/BM müssen so eingestellt werden, dass die Mikrowellen beim Öffnen der Tür auch bei Ausfall/unsachgemäßer Einstellung/Modifikation gestoppt werden.
Warnung: Eine schlechte Einstellung kann zu einem Kurzschluss mit anschließendem Verbrennen von EML führen - EMN

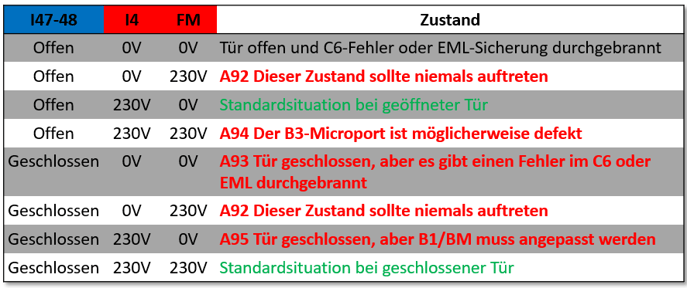

Der Betrieb der Mikrowellenanlage wird gesteuert und basiert auf dem Status von:
Eingänge I47-I48 (B3-Kontakt)
I4-Eingang (I/O-Karte)
FM-Eingang (M-Erweiterung)
Warnung: Fehlermeldungen werden angezeigt, wenn der Fehler mindestens 10 Sekunden anhält
HV-Transformator
Frequenzbezogen
HV transformer 50Hz LA19200820
HV transformer 60Hz LA75187320
Es gibt 2 HV-Transformatoren, einen pro Magnetron
Der Hochspannungstransformator, der von der Power-Platine gespeist wird, wandelt die Standard-Netzspannung auf bis zu 2000 VAC um.
Warnung: Gefährliche Spannungen am Gerät, die nur von erfahrenen Technikern bedient werden können.
Warnung: Auf der HV-Schutzdose sind die Farben für die HV-Trafokabel markiert, die umgedreht sind, damit sie gegenphasig arbeiten können
Warnung: Der Transformator ist mit dem Kondensator und dem Magnetron über HV-Kabel verbunden. nur im Schadensfall HV-Kabel austauschen, nicht versuchen, verlorene Verbindungen wiederherzustellen.
HV-Kondensator
Frequenzbezogen
HV Capacitor 50Hz LA19200530
HV Capacitor 60Hz LA19200660
Der Hochspannungskondensator wird zusammen mit seiner Entladediode und den Widerständen geliefert
Die LC-Schaltung zur Aktivierung des Magnetrons benötigt einen Kondensator.
Warnung: Bevor Sie auf den HV-Bereich einwirken, trennen Sie das Gerät von der Stromversorgung und entladen Sie die HV-Kondensatoren
Warnung: Halten Sie die elektrischen Verbindungen zwischen den Schaltkreisen der 2 Magnetrons getrennt
Warnung: Um die Kondensatoren zu überprüfen, müssen Sie sie abklemmen und mit einem entsprechenden Multimeter testen.
Mikrowelle
Wie eben beschrieben, handelt es sich bei den Magnetrons um elektronische Resonanzresonatoren, die eine charakteristische Frequenz von 2.450GHz erzeugen, sie sind mit dem Hohlraum durch einen Wellenleiter verbunden, der die Mikrowellen auf dem Garraum antreibt
Magnetron ist ein Mikrowellengenerator und arbeitet als thermionisches Ventil; bedeutet es eine Aktivierungszeit von ca. 10 Sekunden.
Das Magnetron benötigt eine angemessene Luftkühlung
WELLENLEITER ABSCHIRMUNGEN
Die Mikrowellen werden durch ein Fenster an der Seite des Schranks in den Schrank eingespritzt, eine pro Seite. Das Fenster ist mit einem transparenten Mikrowellenmaterial bedeckt, das den Schrank abdichten muss, um zu verhindern, dass Fett und Schmutz den Wellenleiter und das Magnetron erreichen
In Übereinstimmung mit der vorgeschriebenen Wartung oder im Falle von Schäden durch unerwarteten Austausch der Fensterscheibe.
Warnung: Wenden Sie nur den gleichen Schildtyp wie in der Originalversion an
Linke VerriegelungB2 + BM
adjustment
a) Öffnen Sie die Tür und schließen Sie sie zurück, suchen Sie nach dem Klicken des Mikroschalters. Wenn Sie kurz vor dem vollständigen Schließen auf "Kommen" klicken oder nach dem Schließen nicht auf "Kommen" klicken, fahren Sie mit der Anpassung fort
b) Lösen Sie die Schrauben leicht 1
c) Bei geschlossener Tür den Klick suchen Schrauben-/Abschrauben des Bolzens 2
d) Fixiere die Schrauben 1
e) Überprüfen Sie die Einstellung erneut, nachdem Sie den Schrank bei hoher Temperatur beheizt haben
f) Überprüfen Sie die Leckagen von Mikrowellen (weniger als 5 mW/cm2)
Der linke Sicherheitsmikroschalter sorgt dafür, dass bei ordnungsgemäßem Schließen der Tür der Stromkreis für die Magnetrons geschlossen wird
Es wird durch das linke Türscharnier aktiviert, wenn die Tür geschlossen ist. Einer der Mikroschalter ist der Netzschalter, der zweite ist der Monitor, der einen Kurzschluss in der Stromleitung verursacht, wenn zuerst ein Fehler auftritt.
Warnung: Die Verriegelung muss im Falle eines Tür-/Scharnierwechsels eingestellt werden.
Rechtsverriegelung B1
adjustment
a) Öffnen Sie die Tür und schließen Sie sie zurück, suchen Sie nach dem Klicken des Mikroschalters. wenn kurz vor dem vollständigen Schließen oder nicht nach dem Schließen kommt
b) Lösen Sie die Schrauben leicht 1
c) Bei geschlossener Tür den Klick suchen Schrauben-/Abschrauben des Bolzens 2
d) Fixiere die Schrauben 1
e) Überprüfen Sie die Einstellung erneut, nachdem Sie den Schrank bei hoher Temperatur beheizt haben
f) Überprüfen Sie die Leckagen von Mikrowellen (weniger als 5 mW/cm2)
Der richtige Sicherheitsmikroschalter sorgt dafür, dass der Stromkreis für die Magnetrons geschlossen wird, wenn die Tür ordnungsgemäß geschlossen ist.
Es wird durch das rechte Türscharnier aktiviert, wenn die Tür geschlossen ist.
Warnung: Die Verriegelung muss im Falle eines Tür-/Scharnierwechsels eingestellt werden.
Verriegelungssystem
Das Mikrowellensystem wird über die Mikroschalter MB, B1 und B2 gesteuert, die mit dem Türmikro B3 zusammenarbeiten und die Stromversorgung der Leistungsplatine und der Basisplatine mit Strom versorgen.
Die Kontrolle des Mikros wirkt entsprechend dem Status der
- B3-Port-Kontakt und die Stromversorgung, die durch Einspeisung mit
- I4 of I/O Die Platine muss über 230 V verfügen, um Mikrowellen zu aktivieren
- Inlet F – M der Leistungsplatine.
Um eine Alarmmeldung zu generieren, ist erforderlich, dass der anomale Zustand mindestens 10 Sekunden lang anhält.
