Microondas
Las microondas son generadas por dos magnetrones, la posición especial de los magnetrones permite lograr una distribución óptima de las microondas sin necesidad de antena adicional o partes móviles.
El efecto de reflexión que hace posible que las microondas regresen a los magnetrones se reduce considerablemente, pero es relevante, para evitar daños, evitar usar el 100% de la energía, especialmente con cargas pequeñas.
Advertencia: El sistema de microondas está protegido por un carter para resaltar el peligro del HV en esta área. Nunca opere la unidad en microondas sin el cartero
MONITOR DE MICROONDAS
Para garantizar una actividad segura es obligatorio evitar cualquier fuga de microondas, esto significa que la puerta debe estar cerrada para activar el magnetrón.
Los contactos B1 y B2/BM deben ajustarse para garantizar que al abrir la puerta se detengan las microondas también en caso de fallo/ajuste/modificación inadecuados.
Advertencia: un mal ajuste puede provocar un cortocircuito con la consiguiente quema de EML - EMN

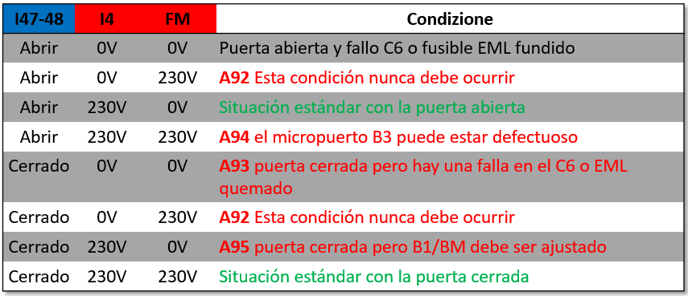

El funcionamiento del sistema de microondas está controlado y se basa en el estado de:
Entradas I47-I48 (contacto B3)
Entrada I4 (placa de E/S)
Entrada FM (expansión M)
Advertencia: Se muestran mensajes de error si el error persiste durante al menos 10 segundos
Transformador de alta tensión
Relacionado con la frecuencia
HV transformer 50Hz LA19200820
HV transformer 60Hz LA75187320
Hay 2 transformadores de alta tensión, uno por cada magnetrón
El transformador de alto voltaje, alimentado por la placa de alimentación, transforma el voltaje de alimentación estándar hasta 2000Vac.
Advertencia: Voltajes peligrosos en la unidad que solo técnicos expertos pueden operar.
Advertencia: en la caja de protección de alta tensión están marcados los colores de los cables de los transformadores de alta tensión, que están invertidos para que puedan trabajar en fase opuesta
Advertencia: el transformador está conectado al condensador y al magnetrón con cables de alta tensión; en caso de daños, solo reemplace los cables de alta tensión, no intente reconstruir las conexiones perdidas.
Condensador de alta tensión
Relacionado con la frecuencia
HV Capacitor 50Hz LA19200530
HV Capacitor 60Hz LA19200660
El condensador de alto voltaje se suministra junto con su diodo de descarga y resistencias
El circuito LC para activar el magnetrón necesita un condensador.
Advertencia: Antes de actuar en el área de alta tensión, desconecte la unidad de la alimentación y descargue los condensadores de alta tensión
Advertencia: Mantener separadas las conexiones eléctricas entre el circuito de los 2 magnetrones
Advertencia: Para comprobar los condensadores hay que desconectarlos y probar con el multímetro adecuado.
Microonda
Como se acaba de describir, los magnetrones son cavidades de resonancia electrónica y generan una frecuencia característica, 2.450GHz, están conectados a la cavidad por una guía de onda que impulsa las microondas en la cámara de cocción
El magnetrón es un generador de microondas y funciona como una válvula termoiónica; significa que hay un tiempo de activación de unos 10 segundos.
El magnetrón necesita un flujo de refrigeración por aire adecuado
BLINDAJES DE GUÍAS DE ONDA
Las microondas se inyectan en el gabinete a través de una ventana en el costado del gabinete, una por lado. La ventana está cubierta por un microondas de material transparente que debe sellar el armario evitando que la grasa y la suciedad lleguen a la guía de ondas y al magnetrón
De acuerdo con el mantenimiento prescrito o en caso de daños debidos a inesperados, reemplace el protector de la ventana.
Advertencia: Aplique solo el mismo tipo de escudo que en la versión original
Enclavamiento izquierdo B2 + BM
adjustment
a) Abra la puerta y cierre la búsqueda del clic del microinterruptor; Si hace clic en Viene justo antes de completar el cierre o No viene después del cierre, proceda con el ajuste
b) Afloja ligeramente los tornillos 1
c) Con la puerta cerrada buscar el clic atornillando/desatornillando el perno 2
d) Fija los tornillos 1
e) Vuelva a comprobar el ajuste después de calentar el armario a alta temperatura
f) Verifique las fugas de microondas (menos de 5 mW/cm2)
El microinterruptor de seguridad izquierdo permite que cuando la puerta está correctamente cerrada, el circuito para alimentar los magnetrones está cerrado
Se activa mediante la bisagra de la puerta izquierda cuando la puerta está cerrada. Uno de los micro es el interruptor de encendido, el segundo es el monitor que causará un cortocircuito en la línea de alimentación si primero falla.
Advertencia: El enclavamiento debe ajustarse en caso de reemplazo de la puerta/bisagra.
Enclavamiento derecho B1
adjustment
a) Abra la puerta y cierre la búsqueda del clic del microinterruptor; si se produce justo antes del cierre completo o no se produce después del cierre
b) Afloja ligeramente los tornillos 1
c) Con la puerta cerrada buscar el clic atornillando/desatornillando el perno 2
d) Fija los tornillos 1
e) Vuelva a comprobar el ajuste después de calentar el armario a alta temperatura
f) Verifique las fugas de microondas (menos de 5 mW/cm2)
El microinterruptor de seguridad derecho garantiza que cuando la puerta está correctamente cerrada, el circuito para alimentar los magnetrones está cerrado.
Se activa mediante la bisagra derecha de la puerta cuando la puerta está cerrada.
Advertencia: El enclavamiento debe ajustarse en caso de reemplazo de la puerta/bisagra.
Sistema de enclavamiento
El sistema de microondas es administrado por los microinterruptores MB, B1 y B2 que trabajan junto con el micro B3 de la puerta y funcionan alimentando la placa de alimentación y la placa base.
El control de la micro actúa de acuerdo con el estado de
- Contacto del puerto B3 y la fuente de alimentación que para dar pleno consentimiento alimentando con
- I4 de la placa de E/S debe tener 230 V para activar las microondas
- Entrada F – M de la placa de potencia.
Para generar un mensaje de alarma es necesario que la condición anómala permanezca durante al menos 10 segundos.
