Micro-ondes
Les micro-ondes sont générées par deux magnétrons, la position spéciale des magnétrons permet d’obtenir une distribution optimale des micro-ondes sans avoir besoin d’une antenne supplémentaire ou de pièces mobiles.
L’effet de réflexion qui permet aux micro-ondes de remonter les magnétrons est fortement réduit mais il est pertinent, pour éviter les dommages, d’éviter d’utiliser 100% de puissance surtout avec de petites charges.
Attention : le système de micro-ondes est protégé par un carter pour mettre en évidence le danger de la HT sur cette zone. N’utilisez jamais l’appareil au micro-ondes sans le carter
MONITEUR DE MICRO-ONDES
Pour garantir une activité sûre, il est obligatoire d’éviter toute fuite de micro-ondes, cela signifie que la porte doit être fermée pour activer le magnétron.
Les contacts B1 et B2/BM doivent être ajustés pour garantir que l’ouverture de la porte arrêtera les micro-ondes même en cas de panne/réglage inapproprié/modifications.
Attention : un mauvais réglage peut provoquer un court-circuit avec conséquence une combustion d’EML - EMN

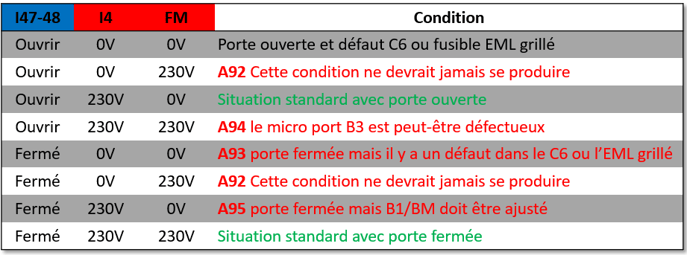

Le fonctionnement du système à micro-ondes est contrôlé et est basé sur l’état de :
Entrées I47-I48 (contact B3)
Entrée I4 (carte d’E/S)
Entrée FM (extension M)
Avertissement : Des messages d’erreur s’affichent si l’erreur persiste pendant au moins 10 secondes
Transformateur HT
Fréquence
Transformateur HT 50Hz LA19200820
Transformateur HT 60Hz LA75187320
Il y a 2 transformateurs HT, un pour chaque magnétron
Le transformateur haute tension, alimenté par la carte d’alimentation, transforme la tension d’alimentation standard jusqu’à 2000Vac.
Attention : tensions dangereuses sur l’appareil seuls des techniciens experts peuvent opérer.
Attention : sur le caisson de protection HT sont marquées les couleurs des câbles du transformateur HT qui sont inversées pour leur permettre de fonctionner en phase opposée
Attention : le transformateur est connecté au condensateur et au magnétron avec des câbles HT; en cas de dommages, remplacez uniquement les câbles HT, n’essayez pas de reconstruire les connexions perdues.
Condensateur HT
Fréquence
Condensateur HV 50Hz LA19200530
Condensateur HV 60Hz LA19200660
Le condensateur haute tension est fourni avec sa diode de décharge et ses résistances
Le circuit LC pour activer le magnétron a besoin d’un condensateur.
Avertissement : Avant d’agir sur la zone HV, débranchez l’appareil de l’alimentation et déchargez les condensateurs HV
Attention : Tenez à distance les connexions électriques entre le circuit des 2 magnétrons
Avertissement : Pour vérifier les condensateurs, vous devez les déconnecter et tester avec le multimètre approprié.
Micro-ondes
Comme nous venons de le décrire, les magnétrons sont des cavités de résonance électronique et génèrent une fréquence caractéristique, 2 450 GHz, ils sont reliés à la cavité par un guide d’ondes qui pilote les micro-ondes sur la chambre de cuisson
Le magnétron est un générateur de micro-ondes et fonctionne comme une vanne thermoïonique ; signifie qu’il y a un temps d’activation d’environ 10 secondes.
Le magnétron a besoin d’un bon débit de refroidissement par air
BOUCLIERS DE GUIDES D’ONDES
Les micro-ondes sont injectées dans l’armoire par une fenêtre sur le côté de l’armoire, une par côté. La fenêtre est recouverte d’un matériau transparent à micro-ondes qui doit sceller l’armoire en évitant la graisse et la saleté atteindre le guide d’ondes et le magnétron
Selon l’entretien prescrit ou en cas de dommages dus à un remplacement inattendu de la vitre.
Attention : n’appliquez que le même type de bouclier que celui de la version d’origine
Verrouillage gauche B2 + BM
ajustement
a) Ouvrez la porte et en refermant, recherchez le clic du micro-interrupteur ; Si le clic arrive juste avant la fermeture complète ou ne vient pas après la fermeture, procédez à l’ajustement
b) Desserrez légèrement les vis 1
c) Porte fermée recherche du clic vissage/dévissage du pêne 2
d) Fixez les vis 1
e) Vérifiez à nouveau le réglage après avoir chauffé l’armoire à haute température
f) Vérifier les fuites des micro-ondes (moins de 5 mW/cm2)
Le micro-interrupteur de sécurité gauche garantit que lorsque la porte est correctement fermée, le circuit d’alimentation des magnétrons est fermé
Il est activé par la charnière de la porte gauche lorsque la porte est fermée. L’un des micro est l’interrupteur d’alimentation, le second est le moniteur qui provoquera un court-circuit sur la ligne d’alimentation si d’abord un défaut.
Avertissement : Le verrouillage doit être ajusté en cas de remplacement de la porte/charnière.
Verrouillage droit B1
ajustement
a) Ouvrez la porte et en refermant, recherchez le clic du micro-interrupteur ; si elle survient juste avant la clôture complète ou ne vient pas après la clôture
b) Desserrez légèrement les vis 1
c) Porte fermée recherche du clic vissage/dévissage du pêne 2
d) Fixez les vis 1
e) Vérifiez à nouveau le réglage après avoir chauffé l’armoire à haute température
f) Vérifier les fuites des micro-ondes (moins de 5 mW/cm2)
Le micro-interrupteur de sécurité droit garantit que lorsque la porte est correctement fermée, le circuit d’alimentation des magnétrons est fermé.
Il est activé par la charnière de la porte droite lorsque la porte est fermée.
Avertissement : Le verrouillage doit être ajusté en cas de remplacement de la porte/charnière.
Système de verrouillage
Le système de micro-ondes est géré par les micro-interrupteurs MB, B1 et B2 qui fonctionnent ensemble avec le micro B3 de la porte et fonctionnent en alimentant la carte d’alimentation et la carte de base.
Le contrôle des micro agit en fonction de l’état de la
- Contact du port B3 et l’alimentation que pour donner le plein consentement en alimentant avec
- L’I4 de la carte d’E/S doit avoir 230V pour activer les micro-ondes
- Entrée F – M de la carte d’alimentation.
Pour générer un message d’alarme, il est nécessaire que la condition anormale persiste pendant au moins 10 secondes.
