Kältekreislauf

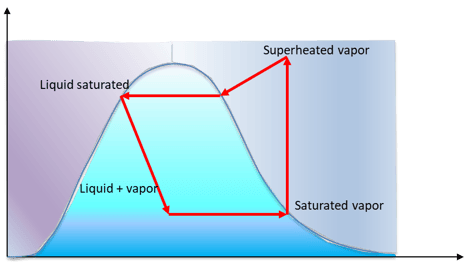

Der Kältekreislauf besteht aus folgenden Phasen
Verdichtung von Gas zur Erzeugung von Wärme
Kühlung von überhitzten Dämpfen im Kondensator
Dampf -> Flüssigkeitsumwandlung im Kondensator
Ausdehnung der Flüssigkeit im Expansionsventil
Vollständige Verdampfung der Flüssigkeit im Verdampfer mit daraus resultierender Wärmeaufnahme

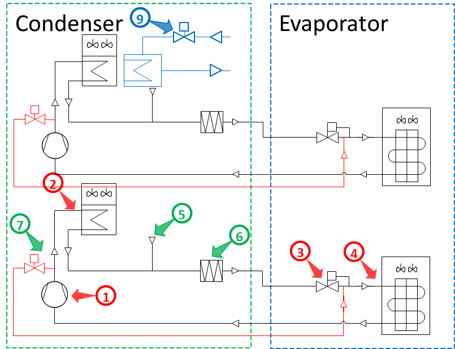

Funktionsschema R290
Bestandteile der eigentlichen Produktlinie sind
1) Kompressor
2) Kondensator
3) Expansionsventil
4) Verdampfer
5) Druckhahn
6) Draier Filter
7) Heißgas-Ventil
8) Die Modelle 121 und 161 verfügen über einen Doppelkreis
Der Kondensator kann wassergekühlt werden
9) Pressostatisches Ventil

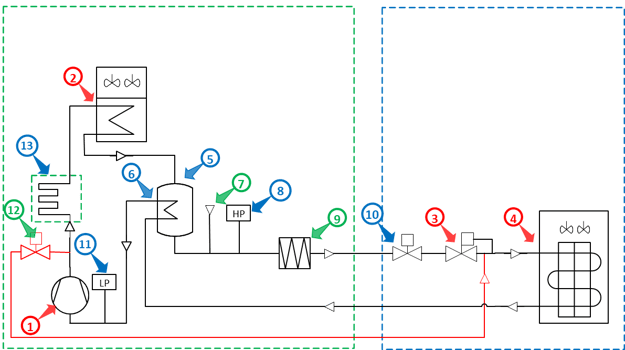

Funktionsschema R452A
Bei Geräten, die sich für das Kältemittel R452A entschieden haben, haben Sie auch
1) Kompressor
2) Kondensator
3) Expansionsventil
4) Verdampfer
5) Empfänger für Flüssigkeiten
6) Wärmetauscher (nur verstärkt)
7) Druckhahn
8) Hochdruck-Schalter
9) Draier Filter
10) Ventil für Flüssigkeiten
11) Niederdruckschalter
12) Heißgas-Ventil
13) Kondensationsverdampfer
