Ciclo de refrigeración
El ciclo de refrigeración consta de las siguientes fases:
Compresión del gas que genera calor
Enfriamiento de vapores sobrecalentados en el condensador
Conversión de vapor > líquido en el condensador
Expansión del líquido en la válvula de expansión
Evaporación completa del líquido en el evaporador con la consiguiente absorción de calor

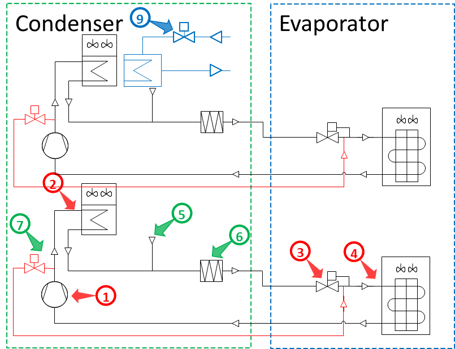

Esquema funcional R290
Los componentes de la línea de productos real son:
1) Compressor
2) Condenser
3) Expansion valve
4) Evaporator
5) Pressure tap
6) Draier filter
7) Hot gas valve
8) Models 121 & 161 have a double circuit Condenser can be water cooled
9) Pressostatic valve

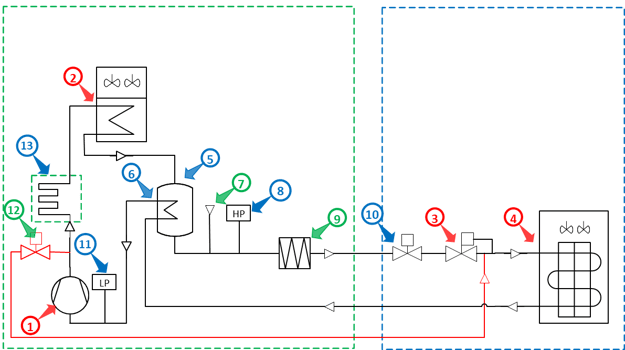

Esquema funcional R452A
En las unidades configuradas para refrigerante R452A, también tiene
- Compresor
- Condensador
- Válvula de expansión
- Evaporador
- Receptor de líquido
- Intercambiador de calor (solo potenciado)
- Grifo de presión
- Presostato de alta presión
- Filtro de Draier
- Válvula de líquido
- Interruptor de baja presión
- Válvula de gas caliente
- Evaporador de condensación
