Elektronische Platinen NEO24H



Die Vorgänge und die Benutzeroberfläche der Minderung werden über elektronische Karten verwaltet.

Die im NEO24H vorhandenen elektronischen Platinen sind wie folgt:

I/O-Platine

Registerkarte "Anzeige"

Wechselrichter-Platine



I/O Board Neo24h RF13A00051



Die Relaisplatine steuert den Betrieb des Geräts auf der Grundlage der Anzeigen des Displays, das als Benutzeroberfläche fungiert.

Analoge Eingänge grün markiert, die digitalen Eingänge (offen/geschlossen) blau markiert; Dann gibt es noch die Ein- und Ausgänge mit Netzspannung, die rot markiert sind

1-2  Power supply 12Vdc

58-57  TF Schalter für thermischenSchrank

56-55  P Sicherheits-Druckschalter

54-53  Y1 Thermischer Schalter compr.

52-51 I3 Per Schalter

48-47  B2 Verdampfer-Sonde

46-45  B1 Schrank-Sonde
  Kernsonde

36  RS485 12VDC (display)

35  RS485 Data +

34  RS485 Data -

33  RS485 GND (display)

  Warnanzeige: Beziehen Sie sowohl Strom als auch Daten von diesen Verbindungen. Daten + und – können nicht invertiert werden.

32  O. +0÷10 VDC (fan control)

31  O. GND (fan control)

12  O. Heißgas-Ventil V3

13  I. Heißgas-Ventil V3

15  O. Ventil für Flüssigkeiten V1

16  I. Ventil für Flüssigkeiten V1

17  O. Heizung des Türrahmens R1

18  O. UV lamp W2

19  O. Feuchtigkeit

20  O. Neutrale Linie

23  O. Kernsonden-Heizung

24   O. Kernsonden-Heizung

28  O. Verdampfer Fan M2

30  O. Neutrale Linie

Buz  Buzzer

  USB port

A1-A2  Heizelemente

A4-A5  Kompressor M1/Y1

SOFTWARE/FIRMWARE

Der Betrieb der Relaisplatine basiert auf proprietärer Software, die im Allgemeinen als Firmware (FW) bezeichnet wird.
Die FW steuert und regelt den Betrieb des Gerätes auf der Grundlage der Betriebsparameter, der Eingaben der Sensoren und der vom Benutzer auf dem Display vorgenommenen Einstellungen.
Aus offensichtlichen Gründen muss die FW mit der SW der Grafikkarte ausgerichtet werden.



Anzeigetafel RF13A00035

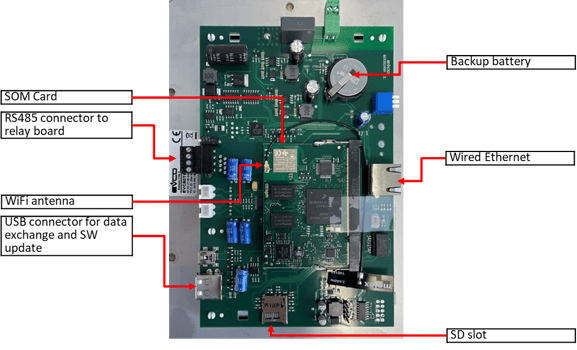

Die Anzeigetafel, die mit einem Kunststoffrahmen ausgestattet ist, besteht aus drei NICHT ZERLEGBAREN Teilen; die Anzeigeplatine, das SOM, das Speicher und Prozessor enthält, und das Touch-Display.

SOM-Karte (nicht entfernen)
Wi-Fi-Antenne
RS485-Anschluss an die Relaisplatine
USB-Anschluss für Datenaustausch und SW-Update
SD-Steckplatz
Kabelgebundener Ethernet-Anschluss
Pufferbatterie

Die Anzeigeplatine wird über 8 Muttern an der Frontplatte befestigt und zwischen Panel und Display ist eine Dichtung installiert, die das Display vor dem Eindringen von Wasser, Fett und Dampf schützt.
Wenn Sie die Platine entfernen, ersetzen Sie immer diese Dichtung, da Schäden durch Infiltration nicht von der Garantie abgedeckt sind. Wenn der Austausch im Garantiefall ist, MUSS DIE ANZEIGEPLATINE AN LAINOX ZURÜCKGESCHICKT WERDEN

SOFTWARE

Der Betrieb der Grafikkarte basiert auf dem Android-Betriebssystem und auf diesem Betriebssystem ist die NABOO-Anwendung installiert, die wir im Folgenden als Software (SW) bezeichnen.
Nach dem Einschalten startet das Betriebssystem wie ein Smartphone. Sobald das Betriebssystem gestartet ist, wird beim Start der Naboo-Anwendung ein Image angezeigt.
Wenn das Display ausgetauscht wird, überprüfen Sie, ob eine Sicherung der Gerätekonfiguration vorhanden ist. Falls vorhanden, laden Sie die Konfiguration von USB, andernfalls konfigurieren Sie das Gerät über die Serviceebene neu.



Display Board - Software-Update



Die Anzeigeplatine kann mit der Installation der neuesten SW-Version aktualisiert werden.
Es wird empfohlen, die SW ständig auf dem neuesten Stand zu halten, um Fehlerbehebungen und neue Funktionen zu erhalten, die die Kochfunktionen verbessern und erweitern können.

On-line software update

Wenn das Gerät mit der Cloud verbunden ist, zeigt es automatisch in der Statusleiste an, wenn eine neue Softwareversion verfügbar ist.
Befolgen Sie die Anweisungen auf dem Display, die Sie zum Update führen. Wenn die Einheit fertig ist, muss sie neu gestartet werden.
Wenn die Synchronisierung deaktiviert wurde, können Sie die Schaltfläche «Software-Update prüfen» verwenden.
Wenn die WLAN-Verbindung instabil oder langsam ist, verwenden Sie diese Aktualisierungsmethode nicht.

USB software update

Alle Geräte verfügen über einen USB-Anschluss zum Aktualisieren der Software. Die aktuellste Version ist immer auf der Website verfügbar http://www.service-planner.lainox.it.

Laden Sie die SW auf einen Speicherstick herunter und stecken Sie sie in den USB-Anschluss des Naboo.
Wählen Sie Komplette Software
Es erscheint ein Fenster, in dem Sie die Datei auswählen können, die die Software mit der Erweiterung ".nbu" enthält
Befolgen Sie die Anweisungen auf dem Display, die Sie zum Update führen. Wenn die Einheit fertig ist, muss sie neu gestartet werden.



Display Board – Booting Sequence



Wenn der Bootvorgang nicht erfolgreich ist und a) und b) weiterhin angezeigt werden, ist das Betriebssystem wahrscheinlich beschädigt.
Wenden Sie sich an den LAINOX-Support, um zu prüfen, ob es möglich ist, das Display wiederherzustellen

Das Display funktioniert wie ein Android-Gerät und verfügt über eine Boot-Sequenz mit automatischem Start der Naboo-Anwendung.

Start-up sequence

Beim Einschalten blinkt das Display kurz, um anzuzeigen, dass die Sequenz gestartet wurde.

a) Nach einigen Sekunden zeigt Android den ersten echten Bildschirm an

b) Dann werden die Anwendungen geladen.

c) Nach a) und b) kann der Bildschirm "Laden" mit dieser Meldung am unteren Rand erscheinen; Drücken Sie diese Zeile, um auf die Wartungsstufe zuzugreifen

Start-up sequence

d) Die Anwendung startet (weiß seit Version 10)

e) Die Anwendung ist fertig

Im Falle eines Stromausfalls erscheint ein großes Schraubenschlüsselsymbol auf dem Bildschirm, das einige Sekunden benötigt, um Zugriff auf die Funktionen zu haben.
Stromausfälle sind die Hauptursache für Schäden am Betriebssystem und an der Datenbank.

Start-up sequence

Bei wiederholten Neustarts (3 Mal) wird das System vollständig von der

f) Erscheint die Wiederherstellungsmaske, mit der das System aus der letzten Sicherung wiederhergestellt werden kann

Wenn der Neustart bei d) abbricht, ist es möglich, die Datenbank zu löschen oder die Anwendung aus der Wartung mit einem Klick auf Laden aus Maske c neu zu installieren)

g) Geben Sie "Wartung" ein



Display Board – Instandhaltung

Zugriff auf die Funktionen des Betriebssystems über das Wartungsfenster möglich.

Zugang

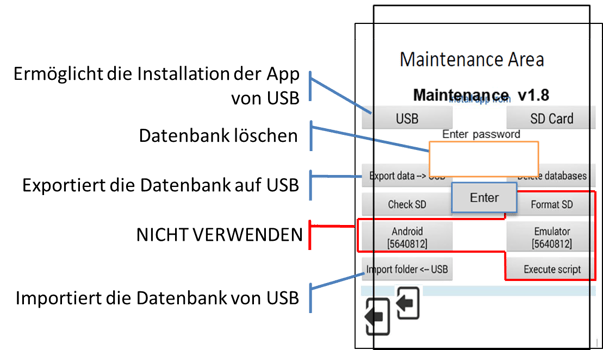

Wenn Sie gedrückt halten Laden Während der Bootsequenz gelangen Sie in das Wartungsfenster g), in dem Sie mit dem Passwort (nicht für Kunden) auf die Daten zugreifen können «Hocker»

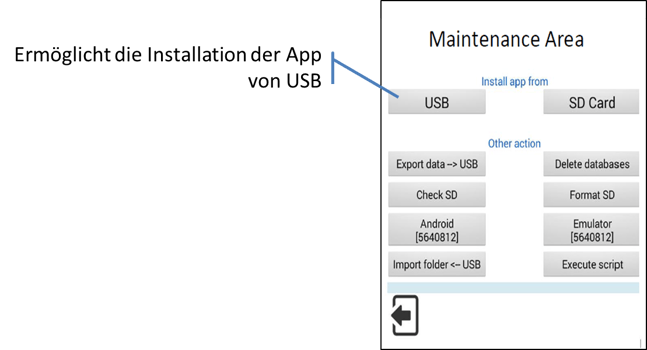

Installieren Sie die Anwendung von USB

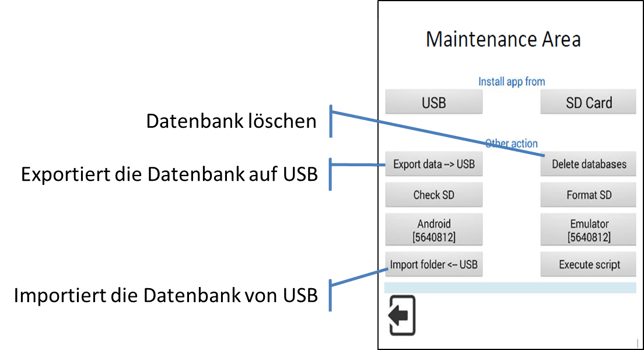

Datenbank auf USB exportieren
Datenbank löschen
Datenbank von USB importieren



Zugriff auf die Funktionen des Betriebssystems über das Wartungsfenster möglich.
In einigen wenigen Fällen (wenn die Bootsequenz auf Bildschirm d stoppt)) kann das Problem durch die Installation der Anwendung behoben werden.

Installieren der Anwendung

1) Laden Sie die Software (#name#.nbu-Datei) aus dem Serviceportal herunter

2) Benennen Sie die heruntergeladene Datei in #name#.zip #name#.nbu um und extrahieren Sie die Dateien aus diesem Ordner

3) Benennen Sie die Datei #name#.apk in Lainox.apk um und kopieren Sie sie auf den USB-Stick. Benennen Sie die Datei für kompakte Einheiten in Lainox7h.apk (bei horizontaler Angabe) oder Lainox7v.apk (bei vertikaler Einheit) um
4) Wechseln Sie in den Wartungsmodus, schließen Sie den USB-Stick an, und wählen Sie App von USB installieren aus.

Zugriff auf die Funktionen des Betriebssystems über das Wartungsfenster möglich.
Die Anwendungsdatenbank enthält alle Informationen, um die Unit korrekt auszuführen.

Anwendungsdatenbank

Es ist möglich,
-  Exportieren von Daten auf den USB-Stick

-  Importieren von Daten vom USB-Stick
-  Löschen Sie die Datenbank (es wird eine neue Datenbank generiert)
