NEO24H schede elettroniche
Le operazioni e l’interfaccia utente dell’abbatittore sono gestite dalle carte elettroniche.
Le schede elettroniche presente nel NEO24H sono le seguenti:
Scheda I/O
Scheda Display
Scheda Inverter
I/O Board Neo24h RF13A00051
La scheda relè controlla il funzionamento dell’apparecchio sulla base delle indicazioni fornite dal display che funge da interfaccia utente.
Gli ingressi analogici evidenziati in verde, gli ingressi digitali (aperto/chiuso) evidenziate in blu; vi sono poi gli ingressi ed uscite con tensione di linea che sono evidenziate in rosso
1-2 Alimentazione 12Vdc
58-57 TF Interruttore termico per armadio
56-55 P Pressostato di sicurezza
54-53 Y1 Interruttore termico compr.
52-51 I3 Tramite interruttore
48-47 B2 Sonda evaporatore
46-45 B1 Sonda per armadio Sonda al cuore
36 RS485 12VDC (display)
35 RS485 Data +
34 RS485 Data -
33 RS485 GND (display)
Il display di avviso riceve sia l'alimentazione che i dati da tali connessioni. I dati + e – non possono essere invertiti.
32 O. +0÷10 VDC (fan control)
31 O. GND (fan control)
12 O. Hot gas valve V3
13 I. Hot gas valve V3
15 O. Liquid valve V1
16 I. Liquid valve V1
17 O. Door frame heating R1
18 O. UV lamp W2
19 O. Humidity
20 O. Neutral line
23 O. Core probe heating
24 O. Core probe heating
28 O. Evaporator Fan M2
30 O. Neutral line
Buz Buzzer
USB port
A1-A2 Heating elements
A4-A5 Compressor M1/Y1
SOFTWARE/FIRMWARE
Il funzionamento della scheda relè si basa su software proprietario generalmente identificato come Firmware (FW).
Il FW controlla e regola il funzionamento del dispositivo in base ai parametri di funzionamento, agli input provenienti dai sensori e alle impostazioni fornite dall'utente sul display.
Per ovvi motivi il FW deve essere allineato con il SW della scheda video.

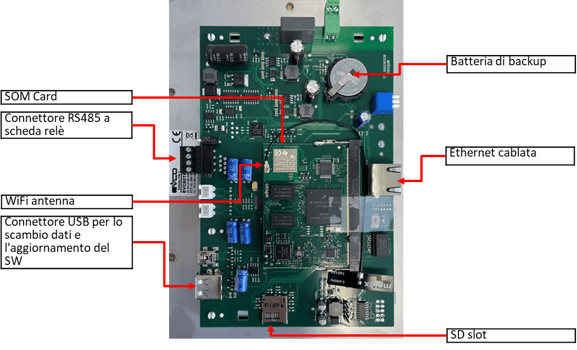

Tabellone RF13A00035
Il tabellone, dotato di telaio in materiale plastico, è costituito da tre parti NON SCOMPONIBILI; il tabellone, il SOM, che trasporta memoria e processore, e il display touch.
Scheda SOM (non rimuovere)
Wi-Fi Antenna
Connettore RS485 a scheda relè
Connettore USB per lo scambio dati e l'aggiornamento del SW
SD Slot
Connettore Ethernet cablato
Batteria di backup
Il tabellone è fissato al pannello frontale tramite 8 dadi ed è installata una guarnizione tra pannello e display, che protegge il display da infiltrazioni di acqua, grasso e vapore.
In caso di rimozione della scheda, sostituire sempre questa guarnizione perché i danni dovuti ad infiltrazioni non sono coperti dalla garanzia. Se la sostituzione è in garanzia Il tabellone DEVE ESSERE RESTITUITO A LAINOX
SOFTWARE
TIl funzionamento della scheda video si basa sul sistema operativo Android e su questo OS è installata l'applicazione NABOO che di seguito indicheremo come Software (SW).
Quando è acceso, il sistema operativo si avvia proprio come uno smartphone; Una volta avviato il sistema operativo, viene presentata un'immagine durante l'avvio dell'applicazione Naboo.
Se il display viene sostituito, verificare se è presente un backup della configurazione dell'unità; se presente, caricare la configurazione da USB, altrimenti riconfigurare l'unità dal livello di servizio.
Tabellone - Aggiornamento software
Il tabellone può essere aggiornato installando l'ultima versione del SW.
Si consiglia di mantenere aggiornato il SW al fine di ottenere la correzione di bug e nuove funzionalità che possono migliorare ed estendere le capacità di cottura.
On-line software update
Quando è connessa al cloud, l'unità mostra automaticamente sulla barra di stato se è disponibile una nuova versione del software.
Segui le istruzioni sul display che ti guideranno all'aggiornamento; Al termine, l'unità deve essere riavviata.
Se la sincronizzazione è stata disabilitata, è possibile utilizzare il pulsante «Controlla aggiornamento software».
Se la connessione Wi-Fi è instabile o lenta, non utilizzare questo metodo di aggiornamento.
Aggiornamento software USB
Tutte le unità sono dotate di una porta USB per l'aggiornamento del software. L'ultima versione è sempre disponibile sul sito http://www.service-planner.lainox.it.
Scarica il SW su una memory stick e collegalo alla porta USB del Naboo.
Seleziona il software completo
Apparirà una finestra per selezionare il file contenente il software con estensione ".nbu"
Segui le istruzioni sul display che ti guideranno all'aggiornamento; Al termine, l'unità deve essere riavviata.
Display Board – Sequenza di avvio
Se l'avvio non riesce e a) e b) continuano a essere visualizzati, è probabile che il sistema operativo sia danneggiato.
Contatta l'assistenza LAINOX per verificare se è possibile recuperare il display
Il display funziona come un dispositivo Android e ha una sequenza di avvio con l'avvio automatico dell'applicazione Naboo.
Sequenza di avvio
All'accensione, il display lampeggia brevemente per indicare che la sequenza è iniziata.
a) Dopo pochi secondi, Android mostra la prima schermata reale
b) Quindi, le applicazioni iniziano a caricarsi
c) Dopo le lettere a) e b), potrebbe apparire la schermata "caricamento" con questo messaggio in basso; premere questa riga per accedere al livello di manutenzione
Start-up sequence
d) L'applicazione si sta avviando (bianco dalla versione 10)
e) L'applicazione è pronta
In caso di mancanza di corrente, sullo schermo apparirà il simbolo di una chiave inglese di grandi dimensioni che sarà necessario per alcuni secondi per avere accesso alle funzioni.
Le interruzioni di corrente sono la principale causa di danni al sistema operativo e al database.
Start-up sequence
In caso di riavvii ripetuti (3 volte), il sistema verrà completamente reinstallato dal
f) Apparirà la maschera Recover per permettere di recuperare il sistema dall'ultimo backup
Se il riavvio si interrompe a d), sarà possibile eliminare il database o reinstallare l'applicazione da Manutenzione con un click su Caricamento da maschera c)
g) Inserire "Manutenzione"

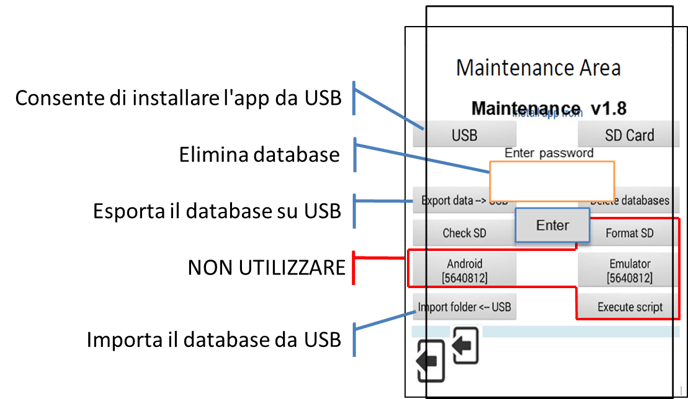

Tabellone - Manutenzione
Possibilità di accedere alle funzioni del sistema operativo attraverso la finestra di manutenzione.
Access
Quando si tiene premuto Caricamento durante la sequenza di avvio, si entra nella finestra di manutenzione g) che consente di accedere ai dati (non per i clienti) con la password «stools»
Installa l'applicazione da USB
Esporta database su USB
Elimina database
Importazione database da USB
Possibilità di accedere alle funzioni del sistema operativo attraverso la finestra di manutenzione.
In alcuni casi (se la sequenza di avvio si interrompe sullo schermo d)), il problema può essere risolto installando l'applicazione.

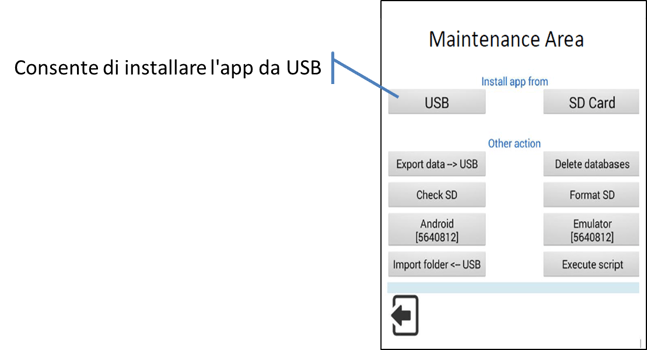

Installing the application
1) Scaricare il software (file #name#.nbu) dal portale del servizio
2) Rinomina il file scaricato #name#.nbu in #name#.zip ed estrai da questa cartella i file
3) Rinomina il file #name#.apk in Lainox.apk e copialo sulla chiavetta USB. Per le unità compatte, rinominare il file come Lainox7h.apk (se orizzontale) o Lainox7v.apk (se verticale)
Accedere alla modalità di manutenzione, collegare l'USB e selezionare Installa app da USB.
Possibilità di accedere alle funzioni del sistema operativo attraverso la finestra di manutenzione.
Il database dell'applicazione contiene tutte le informazioni per il corretto funzionamento dell'unità.
Application database
È possibile
- Esporta i dati sulla chiavetta USB
- Importazione di dati dalla chiavetta USB
- Eliminare il database (verrà generato un nuovo DB)
