DAMPF – Direkte Einspritzung
Alle Geräte sind mit dem Magnetventil S1 ausgestattet, das enthärtetes Wasser durch eine Düse in die Mitte des Ventilators einleitet, um den Dampf direkt in die Kammer zu erzeugen.
Sättigungsüberprüfung
Funktion
Das Magnetventil S1 wird zyklisch aktiviert, bis die Sättigungstemperatur am Sensor SD erreicht ist. Die Aktivierungszeit basiert auf verschiedenen Parametern, die das Modell, die Art der Versorgung, die Temperatur in der Kammer SC und das Belüftungsrohr SD berücksichtigen; die Zyklusdauer beträgt 60 Sekunden.
Die Dampferzeugung wird von der I/O-Karte durch das Auslesen des Sensors SD überwacht, aber aktive Teile des Systems sind das Magnetventil S1 mit dem Durchflussregler, das Magnetventil S5 mit den entsprechenden Düsen und das FastDry-System.
Funktion
Der Sensor SD steuert neben der Regelung der Aktivierungsfrequenz des Magnetventils S1 auch die Aktivierung der Kondensationsdüsen, die S5 speisen. S5 wird im Dampfbetrieb bei 72°C aktiviert; für den Konvektions- oder Kombibetrieb liegt die Temperatur bei 82°C.
DAMPF – Boiler
Das Funktionsprinzip ist ähnlich wie bei der direkten Einspritzung, jedoch wird der Dampf hier in einem Behälter (Boiler) mit eigenen Heizelementen produziert. Auf diese Weise entzieht die Verdampfung des Wassers nicht dem Heizsystem der Kammer Energie und der erzeugte Dampf ist gesättigter.
Achtung: Im Notfall kann der Boiler über das Menü Service
- Ofenmodell ausgeschaltet werden.
In diesem Fall müssen Sie daran denken, den Wasserdruckschalter zu deaktivieren oder den Eingang auf der Platine kurzzuschließen, da in der Einheit mit Boiler kein PA-Druckschalter vorhanden ist.
Als Ersatzteil wird der Heizkessel komplett mit Befestigungsmuttern und Fühlern geliefert.
Die Heizelemente müssen separat bestellt werden;
Für alle elektrischen Heizkessel können nur 3 Codes verwaltet werden

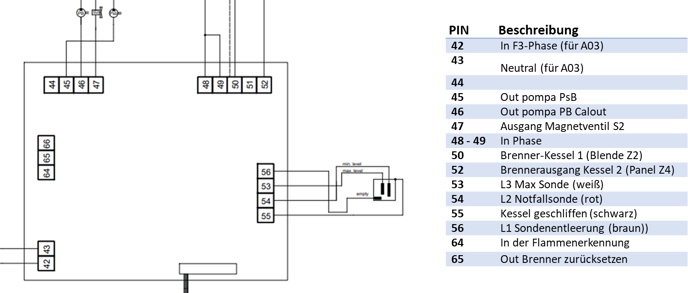

NABOO 5.0 Kessel Erweiterung
Kessel-Erweiterung
Die mit allen Naboo kompatible Kesselerweiterung LA6530____ wird über BUS (RJ45 - 15Vdc) mit Strom versorgt und gesteuert und erhält über F3 Strom für das Leistungsteil (230V).
Seitentisch mit Ausgängen
Das System funktioniert ähnlich wie bei der Direkteinspritzung, aber zusätzlich zum Kessel gibt es eine Kesselerweiterungsplatine, die den Kessel und die daran angeschlossenen Komponenten steuert.
Die Aktivierung von S1 für die Direkteinspritzung wurde durch die Aktivierung der Heizelemente ersetzt.
Die Aktivierung von S5 hängt von der Art des Dampfes ab, Ecovapor oder Turbovapor.

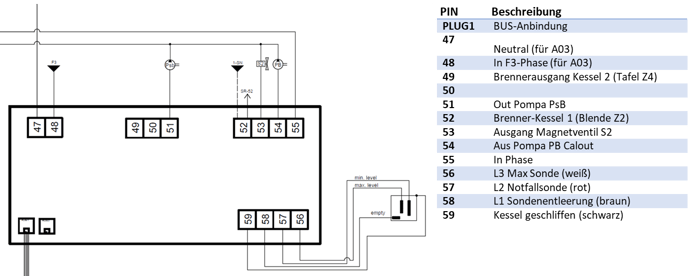

NABOO Kessel Erweiterung
Kessel-Erweiterung
Die mit Naboo-Produkten bis 10/2023 kompatible Kesselerweiterung LA65302520 wird über BUS (RJ45) gesteuert und erhält über F3 Strom für das Leistungsteil (230V).
Seitentisch mit Ausgängen

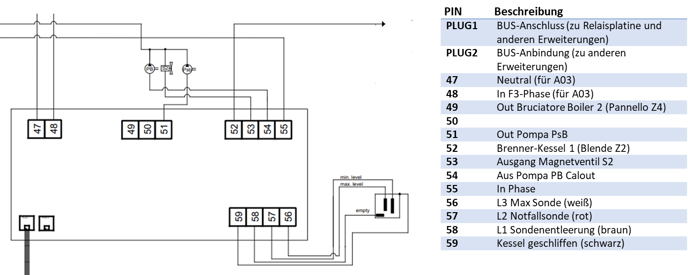

SAPIENS Kessel Erweiterung
Kesselerweiterung
Die Kesselerweiterung wird über F3 mit 230V versorgt und über die serielle Verbindung gesteuert.
Seitentisch mit Ausgängen
Vorwärmen des Kessels
Das Vorheizen läuft mit 50 % Leistung, bis 85 °C am SB-Fühler erreicht sind; wenn Dampf/Kombi-Garen gewählt ist, wird mit 100 % Leistung geheizt.
Kesselvorwärmung
Beim Einschalten des Geräts wird der Kessel gefüllt (L3), und die automatische Kesselvorwärmung wird gestartet, um bei Bedarf sofort Dampf zu liefern.
Während des Vorheizens des Kessels werden alle manuellen/programmierten/rezeptierten Garvorgänge, die eine Kombinationsphase oder Dampf verwenden, unterbrochen, bis das Vorheizen abgeschlossen ist.
Bleibt das Gerät länger als 60 Minuten im Standby-Modus oder wird die Tür offen gelassen, wird die Funktion gesperrt, bis ein neuer Garvorgang gestartet oder die Tür geschlossen wird.
Automatische Entleerung
Die Funktion wird aktiviert, wenn:
a) Das Datum hat sich geändert (es ist ein neuer Tag)
b) das Gerät eingeschaltet ist
c) die Temperatur am SB unter 55°C liegt
Automatische Entleerung des Boilers
Die Verdunstung und das gleichzeitige Nachfüllen von Wasser führt zu einem Anstieg der Wasserhärte, weshalb es unerlässlich ist, den Boiler mindestens einmal täglich zu entleeren. Der Betrieb erfolgt automatisch über die PsB-Pumpe
Hier sind die Schritte:
-
- Der Kessel wird bis zu L3 gefüllt
- Die PSB-Pumpe wird aktiviert und L3 erkennt kein Wasser, dann L2 und schließlich L1
- Das Magnetventil S2 wird zusammen mit der PSB-Pumpe aktiviert
- Nur die PSB-Pumpe wird aktiviert, um die Entleerung abzuschließen
- Nach Abschluss der Entleerung wird S2 aktiviert, und die Sonden L1, L2 und L3 erfassen nacheinander Wasser.
CALOUT
Das Calout-System basiert auf einer PB-Pumpe, die das Calfree-Produkt aus dem Tank ansaugt und in den Heizkessel leitet. Die PB-Pumpe befindet sich zwischen der Kammer und dem Boden und ist über eine absenkbare Platte zugänglich.
Der Calout wird von der E/A-Platine und der Kesselerweiterung gesteuert, die die Ein- und Ausgänge der Pumpe und des Kessels kontrollieren.
Die Entkalkung ist eine Funktion, die in allen Geräten mit Boilern vorhanden ist. Der Zweck dieser Funktion besteht darin, die dünne Kalkschicht, die sich durch das Kochen im Boiler bildet, zu entfernen, bevor sie zu dick wird und nur noch mit besonders aggressiven Produkten entfernt werden kann.
Das Calout-System basiert auf der tatsächlichen Heizzeit des Kesselheizelements und warnt den Bediener, dass es nach 4 Stunden Heizen (nicht Dämpfen) Zeit ist, den Prozess zu starten.
Der Kunde kann die Aufforderung ignorieren, aber nach einer weiteren Stunde Aufwärmzeit erscheint eine gelbe Warnung mit der Aufforderung zu einem „Calout“.
Es ist möglich, den Vorgang erneut zu ignorieren und weitere 3 Stunden zu heizen, aber am Ende erscheint eine rote Warnung mit der Aufforderung „JETZT abrufen“.
Abhängig von den Einstellungen (Kalibrierungsblock aktiviert/deaktiviert) ist es möglich, fortzufahren, aber es erscheint ein Fenster mit der Warnung, dass ein Techniker benötigt wird (die Kalibrierung wird deaktiviert und es muss eine Entkalkung durchgeführt werden, um sie wieder zu aktivieren)
Achtung: Bei Überschreitung der gelben Ampel (5 Stunden Aufwärmzeit) verdoppelt sich die für die Kalibrierung benötigte Zeit und die Menge des verwendeten Produkts.
Außerdem ignoriert das System bei Überschreitung der 5-stündigen Aufwärmzeit automatisch die Sonde L1, da sie wahrscheinlich mit Kalkablagerungen bedeckt ist. L1 wird nach Schritt 9 des Kalibrierungsprogramms automatisch reaktiviert.
Achtung: Die Funktion Calout im Kesselmenü der Serviceebene ermöglicht die Durchführung eines Calout-Zyklus, nicht aber die Reaktivierung des Calout, wenn dieser deaktiviert ist.
Um Calout zu reaktivieren, ist es notwendig, das Entkalkungsprogramm zu starten, das im gleichen Menü verfügbar ist, aber eine andere Chemikalie verwendet.
Der Kalibrierungsprozess besteht aus den folgenden Schritten:
- Der Kessel wird bis zu L3 gefüllt
- Der Kessel wird ausgespült und entleert
- Die Pumpe Pb wird aktiviert, um CalFree in den Kessel zu pumpen
- Wasser wird über S2 bis zur Höhe von L3 nachgefüllt
- Der Kessel wird aufgeheizt, um die chemische Reaktion zu starten
- Pause, damit das CalFree einwirken kann
- Dampfphase
- Der Kessel wird entleert und gespült
- Der Kessel wird nachgefüllt; wenn die kumulierte Zeit 5 Stunden überschreitet, gehe ich zu Phase 3 zurück
- Dampfphase 110°C
- Der Boiler wird entleert und gespült
Am Ende des Programms Calout (auch in Kombination mit einem Waschgang) wird die Heizzeit zurückgesetzt.
DURCHFLUSSMESSER
Bei Geräten mit Boiler und mit der Option CDS ist ein Durchflussmesser installiert, der von der Hilfserweiterung über den Eingang Flux All gesteuert wird, den Produktfluss erfasst und bei einem Chemikalienmangel warnt.
Achtung: Die Warnung erfolgt nur am Ende des Zyklus oder wenn der vorherige Zyklus erfolglos war und niemand den Tankzähler zurückgesetzt hat.
Der Durchflussmesser befindet sich neben der PB-Pumpe.
