Zoom - Componenti

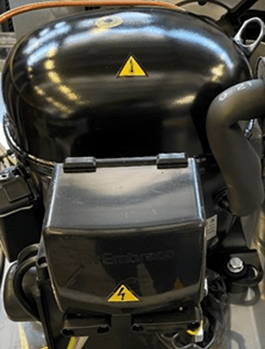

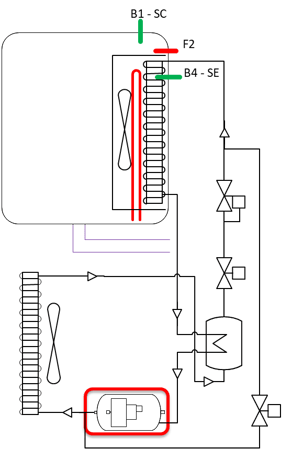

Compressore





Il compressore è identificato come M1 e negli armadi è collocato sotto la cella.

Nei modelli R290 il compressore è sempre di tipo ermetico monofase.

Nei modelli trifase, con doppio circuito, ciascun compressore è alimentato con fasi separate per bilanciare l’impianto.

Le celle necessitano sempre di UMC esterna che è optional per gli armadi.

Attenzione: il compressore ha bisogno di un certo tempo tra due accensioni e può capitare che all’avvio di un ciclo non parta immediatamente.

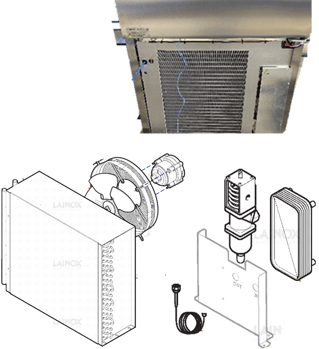

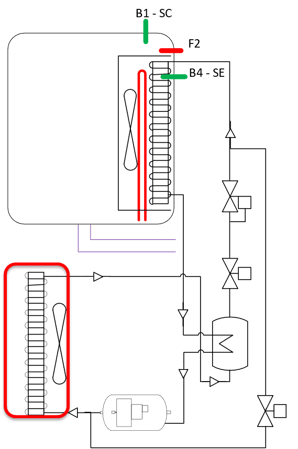

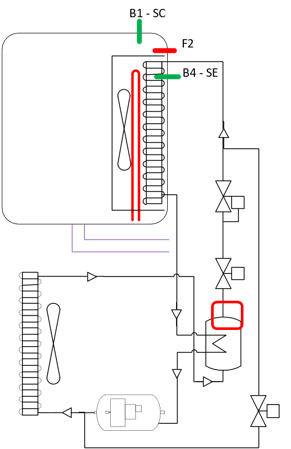

Condensatore

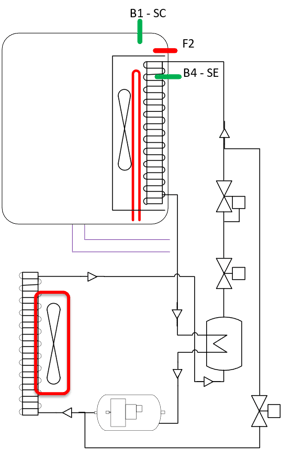

Il condensatore, posto a valle del compressore, ha la funzione di raffreddare il fluido refrigerante caldo e di portarlo alla completa liquefazione.

Il condensatore può essere ad aria o ad acqua; i modelli raffreddati ad acqua sono molto più piccoli e silenziosi ma hanno bisogno di quantità considerevoli di acqua fredda

Attenzione: In caso di ambienti caldi, mancanza di ventilazione e ostruzione del filtro dell'aria o di acqua troppo calda le prestazioni possono risultare fortemente ridotte.

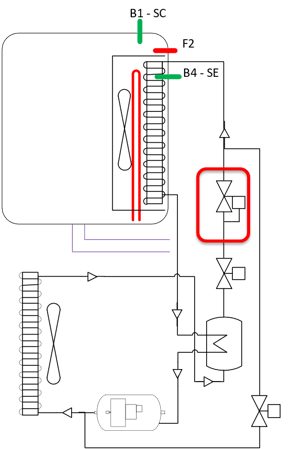

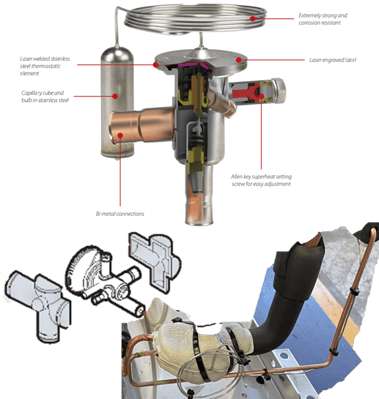

Valvola espansione





La valvola di espansione ha il compito di regolare la quantità di liquido che deve evaporare ed è retro-azionata.

La valvola di espansione, per essere più accessibile, si trova nel vano componenti subito dopo il filtro di disidratazione; ha un tubo capillare per rilevare la temperatura di evaporazione posizionato sotto l'isolamento ed è isolata.

Attenzione: In caso sostituzione fare riferimento alle istruzioni ed all’adesivo che riporta le indicazioni di taratura.

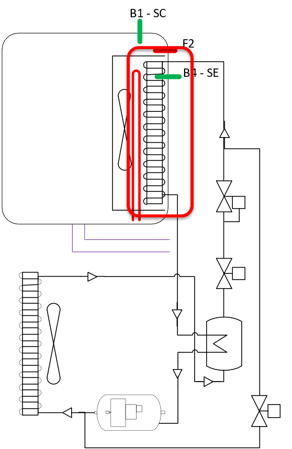

Evaporatore





L’evaporatore è il componente principale ed è racchiuso in un carter che racchiude anche la ventola/e dell’evaporatore.

L'evaporatore grazie all'evaporazione del fluido refrigerante assorbe energia (calore) dal cibo attraverso il flusso d'aria generato dalle ventole dell'evaporatore che sono controllate dalla scheda base

Attenzione: L'evaporatore deve essere libero da ghiaccio; si consiglia di effettuare uno sbrinamento ogni due cicli di abbattimento.

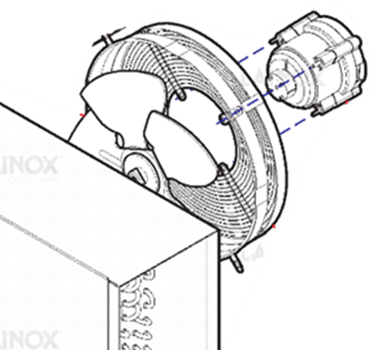

Ventola condensatore





La ventola del condensatore ad aria è identificata come M2 negli schemi e possono esserci fino a tre ventole a seconda del modello.

La ventola del condensatore si avvia, di norma, con il compressore.

Attenzione: nelle unità moto-condensanti ad aria le due ventole possono venir controllate in modo separato per modulare l’azione condensante.

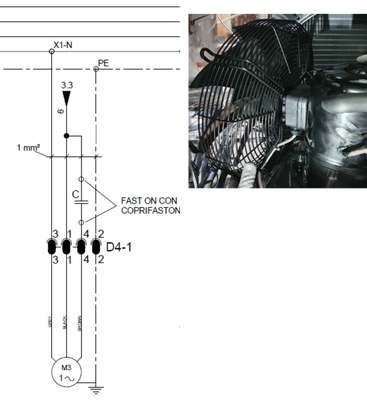

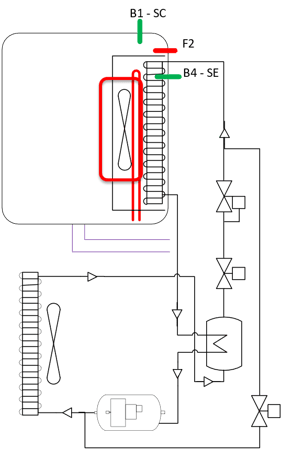

Ventola evaporatore





La ventola dell'evaporatore è identificata come M3 negli schemi e possono esserci da 1 a 3 ventole a seconda del modello.

I ventilatori dell'evaporatore sono pilotati dalla scheda base e, nelle unità più grandi, possono essere gestite da un regolatore di velocità.

Attenzione: in caso di guasto la temperatura potrebbe non scendere secondo le aspettative.

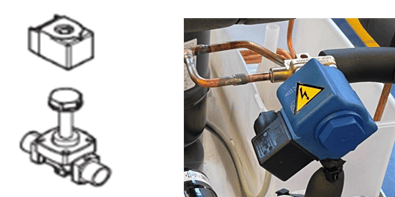

Valvola della Liquida





L'elettrovalvola della liquida V1 intercetta il flusso verso la valvola di evaporazione.

È presente in tutti gli apparecchi con unità remota e nei modelli 121, 122 e 161.

V1 è controllata da O15, connettore D16 e viene attivata in parallelo al compressore M1 con un ritardo gestito da parametro; quando il compressore viene arrestato la valvola viene automaticamente disattivata.

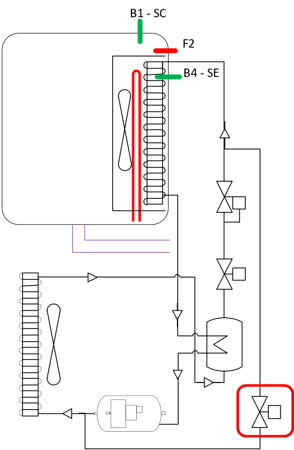

Valvola gas caldo





L'elettrovalvola della liquida V1 intercetta il flusso verso la valvola di evaporazione.

È presente in tutti gli apparecchi con unità remota e nei modelli 121, 122 e 161.

V1 è controllata da O15, connettore D16 e viene attivata in parallelo al compressore M1 con un ritardo gestito da parametro; quando il compressore viene arrestato la valvola viene automaticamente disattivata.

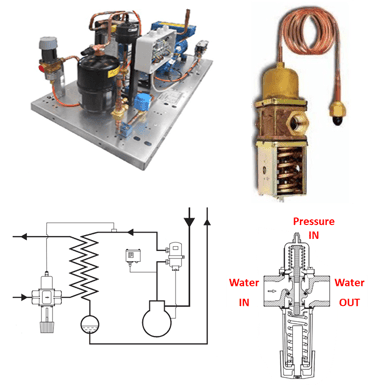

Valvola pressostatica





La valvola pressostatica, presente solo nelle unità condensate ad acqua, ha il compito di modulare il flusso d'acqua in funzione della pressione/temperatura nel condensatore a cui è connessa da un capillare.

Campo di pressione di alimentazione 150 ÷ 500 KPa; regolazione della pressione di condensazione 1300÷1500KPa

Attenzione: Il flusso dell'acqua è indicato dalla freccia sul corpo valvola; il capillare deve essere sigillato per evitare perdite di gas refrigerante



Sonda Cella





La sonda cella / aria B1 misura la temperatura del flusso d’aria che raggiunge il prodotto nella cella.

La sonda è una PTC con campo -55 ÷ 150°C ed è installata sul convogliatore dell’evaporatore.

B1 è connessa ai terminali I45-I46, connettore D8.

Un guasto della sonda o dell'ingresso analogico della scheda visualizza l'allarme sonda Aria.

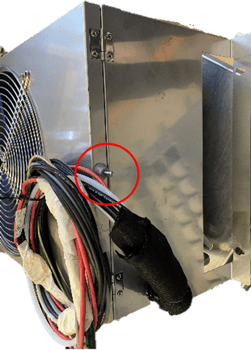

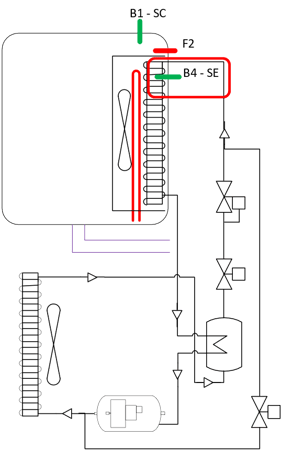

Sonda Evaporatore





La sonda evaporatore B2 misura la temperatura dell’evaporatore.

La sonda è una PTC con campo -55 ÷ 150°C ed è installata sulla batteria evaporatore.

B2 è connessa ai terminali I47-I48, connettore D9.

Un guasto della sonda o dell'ingresso analogico della scheda visualizza l'allarme sonda Evaporatore

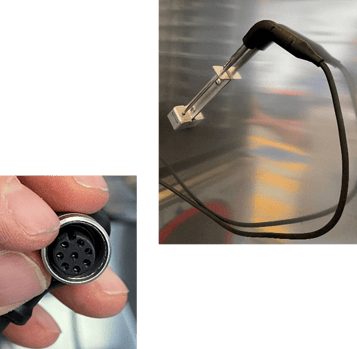

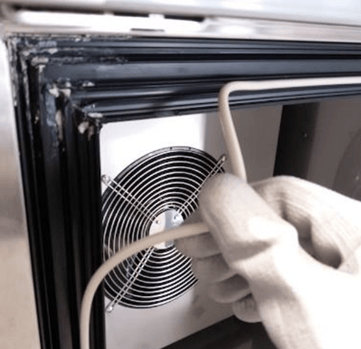

Sonda al cuore





La sonda al cuore B3 misura la temperatura all’interno del prodotto.

La sonda al cuore contiene 4 sonde PT1000 con campo -80 ÷ 210°C e, se la temperatura è negativa, può essere riscaldata per facilitare l’estrazione dal prodotto congelato.

Le sonde sono connesse a J terminali JC, J1, J2, J3, J4 mentre la resistenza è connessa ai terminali 23-24 (12V); connettore D10 che connette anche il display.

Un guasto della sonda visualizza l'allarme sonda al cuore

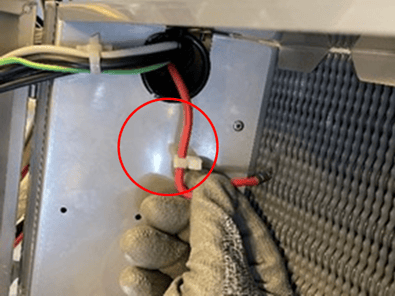

Resistenza porta





La resistenza per il riscaldamento porta R1 durante i cicli di abbattimento impedisce che l’umidità possa congelare bloccando la porta.

La resistenza è connessa al terminale 17, connettore D14 si trova dietro la cornice di battuta della porta.

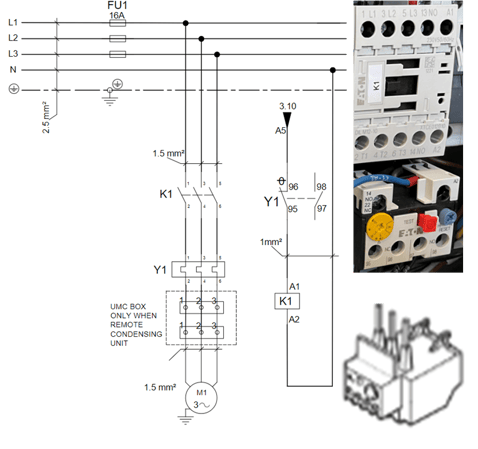

Termica compressore



La protezione termica del compressore Y1 è presente in tutti i modelli trifase.

L’intervento del salvamotore Y1 chiude gli ingressi I53 – I54 e genera il messaggio allarme Termico Compressore ed arresta l’apparecchio; sarà necessario riattivare manualmente la protezione.

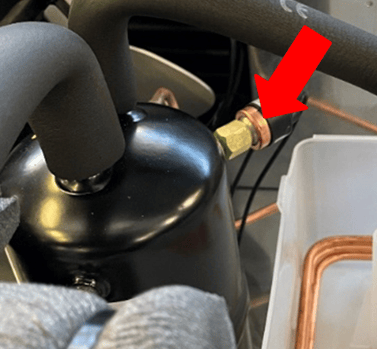

Pressostato Alta





Il pressostato di alta pressione P1 interviene se la pressione sulla linea del liquido supera i 29,5 Bar e si disattiva al di sotto di 22,7 Bar.

L'intervento del pressostato di alta, ingressi I55 - I56, connettore D6,  genera il messaggio di allarme alta pressione e provoca l'arresto del compressore M1, dei ventilatori dell'evaporatore M3 e la disattivazione degli elementi riscaldanti R4.

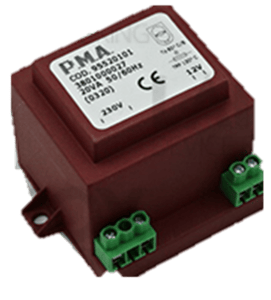

Trasformatore





Il trasformatore T alimenta la scheda base con 12V sui terminali 1–2 e fornisce alimentazione anche alla resistenza della sonda al cuore B3 dai terminali 23–24.

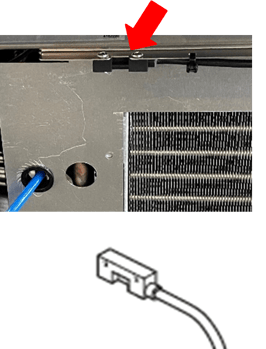

Contatto porta





Il contatto porta I3 è un sensore reed montato sulla struttura sopra il condensatore.

I3 è connesso agli ingressi I51 – I52, connettore D13
