PLACAS ELECTRÓNICAS NABOO
El funcionamiento y la interfaz de usuario de los sistemas de electrodomésticos se gestionan mediante tarjetas electrónicas
Las tarjetas electrónicas son:
Monitor
Tablero de control
Placa de expansión de magnetrón
Tablero de exhibición
El tablero de visualización, equipado con un marco de plástico, está hecho por tres partes NOT-DISCOMPOSIBLES; la placa de visualización, el SOM, que lleva la memoria y el procesador, y la pantalla táctil.
Tarjeta SOM (no quitar)
RJ45 para Ethernet por cable
Antena Wi-Fi
Interruptor DIP
Batería de respaldo
Conector USB para intercambio de datos y actualización de software
Conector de altavoz Laud
Enchufe RJ45 para conectar la placa de relés
La placa de visualización se fija al panel frontal a través de 6 tuercas y se instala una junta entre el panel y la pantalla, protegiendo la pantalla de la infiltración de agua, grasa y vapor.
En caso de remoción de la placa, siempre reemplace esta junta porque los daños debidos a la infiltración no están cubiertos por la garantía. Si el reemplazo es por garantía, el tablero de exhibición DEBE DEVOLVERSE A LAINOX
La placa de visualización del Oracle 2.0, aunque es similar a la de la línea compacta, no es intercambiable con la antigua pantalla de Oracle
SOFTWARE
El funcionamiento de la tarjeta gráfica se basa en el sistema operativo Android y en este sistema operativo está instalada la aplicación NABOO que a continuación indicaremos como Software (SW).
Cuando está encendido, el sistema operativo se inicia como un teléfono inteligente; Una vez que se inicia el sistema operativo, se presenta una imagen durante el inicio de la aplicación Naboo.
Si se reemplaza la pantalla, verifique si hay una copia de seguridad de la configuración de la unidad; si lo hubiera, cargue la configuración desde USB, de lo contrario, vuelva a configurar la unidad desde el nivel de servicio.
Tablero de visualización - Actualización de software
La placa de visualización se puede actualizar instalando la última versión del software.
Se recomienda mantener actualizado el SW para lograr la corrección de errores y nuevas características que puedan mejorar y ampliar las capacidades de cocción.
On-line software update
Cuando se conecta a la nube, la unidad se muestra automáticamente en la barra de estado si hay una nueva versión de software disponible.
Siga las instrucciones en la pantalla que lo guiarán a la actualización; Cuando se completa, la unidad debe reiniciarse.
Si se ha desactivado la sincronización, puede utilizar el botón «comprobar actualización de software».
Si la conexión Wi-Fi es inestable o lenta, no utilice este método de actualización.
USB software update
Todas las unidades tienen un puerto USB para actualizar el software. La última versión siempre está disponible en el sitio web http://www.service-planner.lainox.it.
Descargue el SW en una tarjeta de memoria y conéctelo al puerto USB del Naboo.
Seleccione el software completo
Aparecerá una ventana para seleccionar el archivo que contiene el software con la extensión ".nbu"
Siga las instrucciones en la pantalla que lo guiarán a la actualización; Cuando se completa la unidad se debe reiniciar.
Display Board – Booting Sequence
Si el arranque no se realiza correctamente y a) y b) continúan mostrándose, es probable que el sistema operativo esté dañado.
Póngase en contacto con el soporte de LAINOX para comprobar si es posible recuperar la pantalla
La pantalla funciona como un dispositivo Android y tiene una secuencia de arranque con inicio automático de la aplicación Naboo.
Start-up sequence
Cuando se enciende, la pantalla parpadea brevemente para indicar que la secuencia ha comenzado.
a) Después de unos segundos, Android muestra la primera pantalla real
b) A continuación, las aplicaciones comienzan a cargarse
c) Después de a) y b), puede aparecer la pantalla de "cargando" con este mensaje en la parte inferior; presione esta línea para acceder al nivel de mantenimiento
d) La aplicación Naboo se está iniciando (blanco desde la versión 10)
e) La aplicación Naboo está lista
En caso de un corte de energía, aparecerá un símbolo de llave grande en la pantalla y se necesitarán unos segundos para tener acceso a las funciones.
Los cortes de energía son la principal causa de daños en el sistema operativo y la base de datos.
En caso de reinicios repetidos (3 veces), el sistema se reinstalará por completo desde el
f) Aparecerá la máscara Recover para permitir recuperar el sistema de la última copia de seguridadSi el reinicio se detiene en d), será posible eliminar la base de datos o reinstalar la aplicación desde Mantenimiento con un clic en Cargando desde la máscara c)
g) Entra en "Mantenimiento"
Tablero de visualización – Mantenimiento
Posibilidad de acceder a las funciones del sistema operativo a través de la ventana de mantenimiento.
En algunos casos (si la secuencia de arranque se detiene en la pantalla d)), el problema se puede resolver instalando la aplicación.
Installing the application
1) Descargue el software (archivo #name#.nbu) desde el portal de servicios
2) Cambie el nombre del archivo descargado #name#.nbu en #name#.zip y extraiga de esta carpeta los archivos
3) Cambie el nombre del archivo #name#.apk en Lainox.apk y cópielo en la memoria USB. En Unidades compactas, cambie el nombre del archivo a Lainox7h.apk (si es horizontal) o Lainox7v.apk (si es vertical)

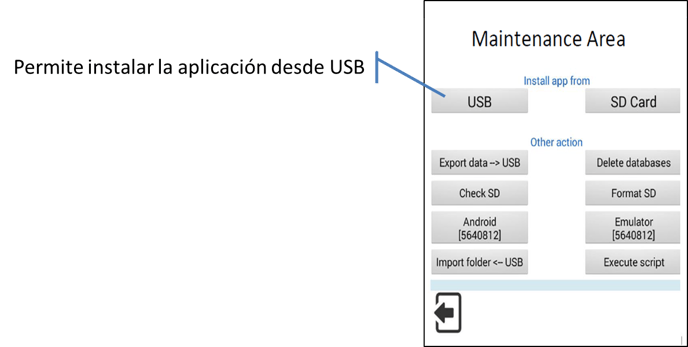

Ingrese al modo de mantenimiento, conecte el USB y seleccione Instalar aplicación desde USB.

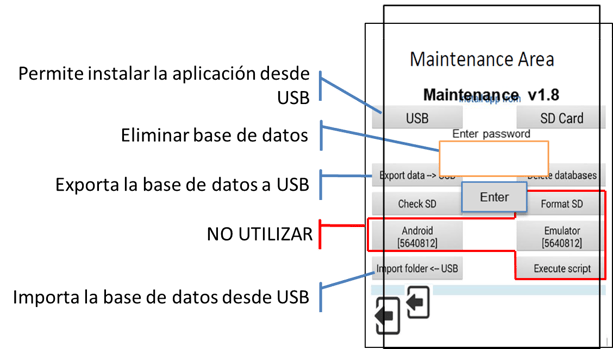

Acceso
Cuando mantienes presionado Carga durante la secuencia de arranque, se entra en la ventana de mantenimiento g) que le da acceso a los datos (no para los clientes) con la contraseña «Taburetes»

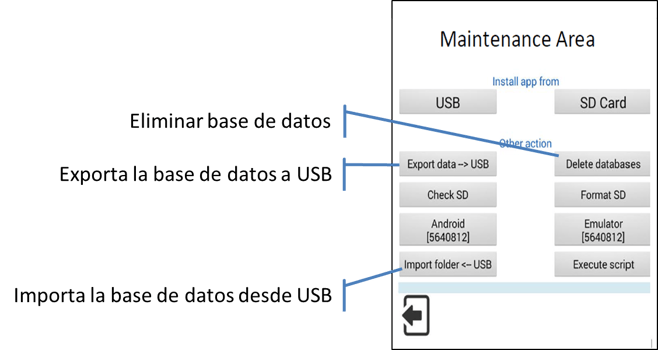

Instalar la aplicación desde USB
Exportar base de datos a USB
Eliminar base de datos
Importar base de datos desde USB
La base de datos de la aplicación contiene toda la información para ejecutar la unidad correctamente.
Application database
Es possible
- Exportar datos a la llave USB
- Importar datos de la llave USB
Eliminar la base de datos (se generará una nueva base de datos)
I/O Board ORACLE
El relé o placa de E/S controla el funcionamiento de la unidad en función de las indicaciones proporcionadas por la pantalla que actúa como interfaz de usuario.
entradas analógicas resaltadas en verde, entradas digitales (abiertas/cerradas) resaltadas en azul; Entradas y salidas con voltaje de línea vivo que se resaltan en rojo
63-66 Entrada no utilizada
61-62 TM1
60-59 TM2
53-54 SC Sonda de gabinete
52-49 Entrada no utilizada
48-47 B3 Microinterruptor de puerta
46-43 Entrada no utilizada
42 +24V
41 O. PWM Motor
40 I. Hall Sensor
37 O. GND
67-68 Fuente de alimentación 15Vdc
RJ45 Teclado
Magnetrón exp. tabla
1 Phase trought F2
2 Neutral
4 Phase trought EML
5 Phase trought F2
6 O. C6 Safety contactor
7 O. M2 Cooling fan
SOFTWARE/FIRMWARE
The operation of the relay board is based on proprietary software generally identified as Firmware (FW).
The FW controls and regulates the operation of the device based on the operating parameters, inputs from the sensors and the settings given by the user on the display.
For obvious reasons the FW must be aligned with the SW of the display card.
Para brindar un mejor soporte y garantizar una alta confiabilidad en el campo, el software contenido en la PCB de la pantalla contiene una copia del firmware y, en caso de que la tarjeta de visualización no esté alineada y no se comunique con la placa de relé, el sistema alerta e intenta instalar la versión FW para alinear las dos placas
Placa de potencia de magnetrón
La placa de alimentación, común a todos los modelos, controla las salidas de potencia de la calefacción del armario y los magnetrones. Está conectado a la placa de control con una conexión paralela 1:1.
M1 O. Magnetrón 1
F I. Magnetrones de fase
N I. Magnetrones neutros
M2 O. Mafnetron 2
F I. Magnetrones de fase
N I. Magnetrones neutros
IB O. Elemento calefactor del armario
Tablero de magnetrón exp.
