SCHEDE ELETTRONICHE NABOO
Il funzionamento e l'interfaccia utente dei sistemi dell'apparecchio sono gestiti da schede elettroniche

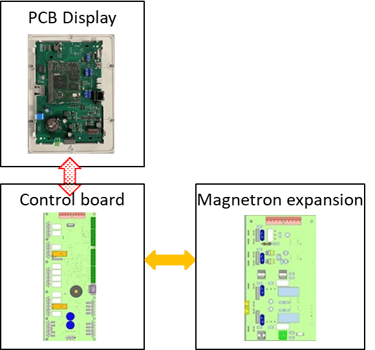

Le schede elettroniche sono:
Esporre
Scheda di controllo
Scheda di espansione magnetron
Display Board
Il tabellone, dotato di telaio in materiale plastico, è costituito da tre parti NON SCOMPONIBILI; il tabellone, il SOM, che trasporta memoria e processore, e il display touch.

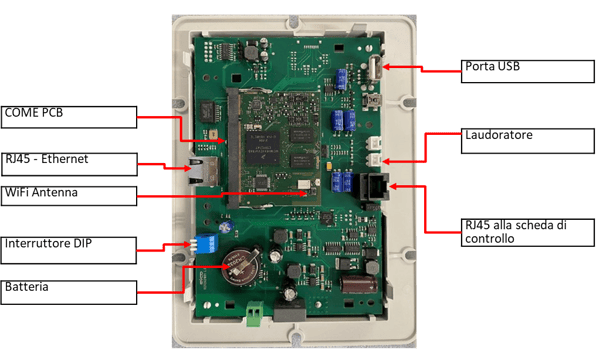

SOM card (do not remove)
RJ45 for wired Ethernet
Wi-Fi Antenna
DIP Switch
Backup battery
USB connector for data exchange and SW update
Laud speaker connector
RJ45 plug to connect the relays board
Il tabellone è fissato al pannello frontale tramite 6 dadi e tra il pannello e il display è installata una guarnizione, che protegge il display da infiltrazioni di acqua, grasso e vapore.
In caso di rimozione della scheda, sostituire sempre questa guarnizione perché i danni dovuti ad infiltrazioni non sono coperti dalla garanzia. Se la sostituzione è in garanzia Il tabellone DEVE ESSERE RESTITUITO A LAINOX
Il tabellone dell'Oracle 2.0, pur essendo simile a quello della linea compatta, non è intercambiabile con quello del vecchio display Oracle
SOFTWARE
Il funzionamento della scheda video si basa sul sistema operativo Android e su questo OS è installata l'applicazione NABOO che di seguito indicheremo come Software (SW).
Quando è acceso, il sistema operativo si avvia proprio come uno smartphone; Una volta avviato il sistema operativo, viene presentata un'immagine durante l'avvio dell'applicazione Naboo.
Se il display viene sostituito, verificare se è presente un backup della configurazione dell'unità; se presente, caricare la configurazione da USB, altrimenti riconfigurare l'unità dal livello di servizio.
Tabellone - Aggiornamento software
Il tabellone può essere aggiornato installando l'ultima versione del SW.
Si consiglia di mantenere aggiornato il SW al fine di ottenere la correzione di bug e nuove funzionalità che possono migliorare ed estendere le capacità di cottura.

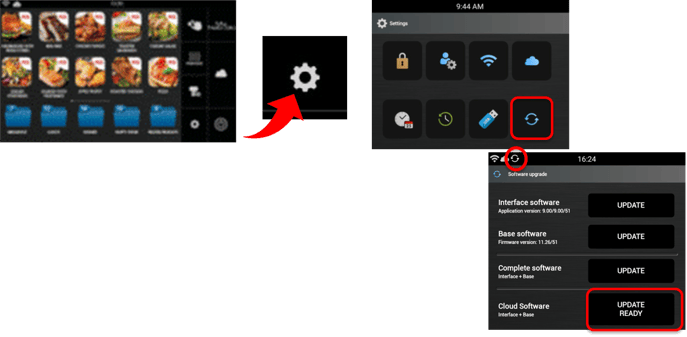

On-line software update
Quando è connessa al cloud, l'unità mostra automaticamente sulla barra di stato se è disponibile una nuova versione del software.
Segui le istruzioni sul display che ti guideranno all'aggiornamento; Al termine, l'unità deve essere riavviata.
Se la sincronizzazione è stata disabilitata, è possibile utilizzare il pulsante «Controlla aggiornamento software».
Se la connessione Wi-Fi è instabile o lenta, non utilizzare questo metodo di aggiornamento.
USB software update
Tutte le unità sono dotate di una porta USB per l'aggiornamento del software. L'ultima versione è sempre disponibile sul sito http://www.service-planner.lainox.it.

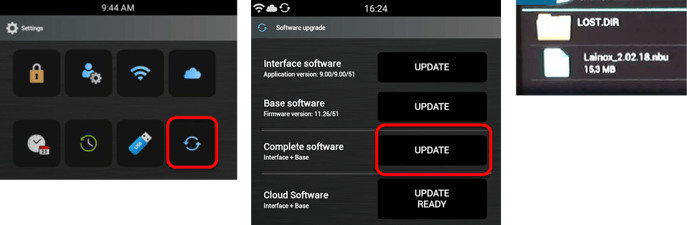

Scarica il SW su una memory stick e collegalo alla porta USB del Naboo.
Seleziona il software completo
Apparirà una finestra per selezionare il file contenente il software con estensione ".nbu"
Segui le istruzioni sul display che ti guideranno all'aggiornamento; Al termine, l'unità deve essere riavviata.
Display Board – Sequenza di avvio
Se l'avvio non riesce e a) e b) continuano a essere visualizzati, è probabile che il sistema operativo sia danneggiato.
Contatta l'assistenza LAINOX per verificare se possibile recuperare il display
Il display funziona come un dispositivo Android e ha una sequenza di avvio con l'avvio automatico dell'applicazione Naboo.
Sequenza di avvio
All'accensione, il display lampeggia brevemente per indicare che la sequenza è iniziata.

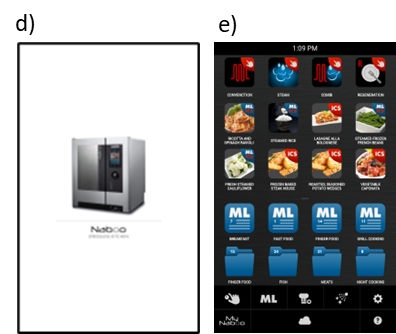

a) Dopo pochi secondi, Android mostra la prima schermata reale
b) Quindi, le applicazioni iniziano a caricarsi
c) Dopo le lettere a) e b), potrebbe apparire la schermata "caricamento" con questo messaggio in basso; premere questa riga per accedere al livello di manutenzione
d) L'applicazione Naboo si sta avviando (bianca dalla versione 10)
e) L'applicazione Naboo è pronta
In caso di mancanza di corrente, sullo schermo apparirà il simbolo di una chiave inglese di grandi dimensioni che sarà necessario per alcuni secondi per avere accesso alle funzioni.
Le interruzioni di corrente sono la principale causa di danni al sistema operativo e al database.
In caso di riavvii ripetuti (3 volte), il sistema verrà completamente reinstallato dal
f) Apparirà la maschera Recover per permettere di recuperare il sistema dall'ultimo backup
Se il riavvio si interrompe a d), sarà possibile eliminare il database o reinstallare l'applicazione da Manutenzione con un click su Caricamento da maschera c)
g) Inserire "Manutenzione"
Tabellone - Manutenzione
Possibilità di accedere alle funzioni del sistema operativo attraverso la finestra di manutenzione.
In alcuni casi (se la sequenza di avvio si interrompe sullo schermo d)), il problema può essere risolto installando l'applicazione.
Installazione dell'applicazione
1) Scaricare il software (file #name#.nbu) dal portale dei servizi
2) Rinomina il file scaricato #name#.nbu in #name#.zip ed estrai da questa cartella i file
3) Rinominare il file #name#.apk in Lainox.apk e copiarlo sulla chiavetta USB. Per le unità compatte, rinominare il file come Lainox7h.apk (se orizzontale) o Lainox7v.apk (se verticale)

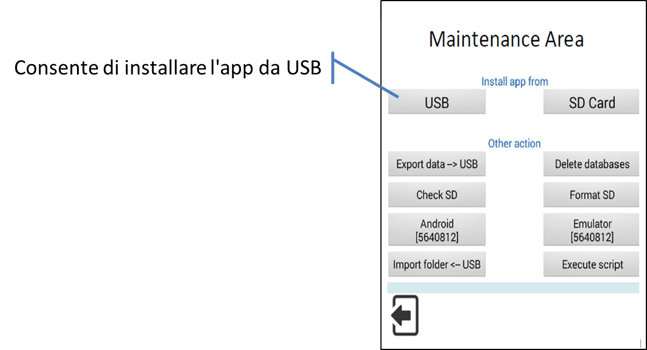

Accedere alla modalità di manutenzione, collegare l'USB e selezionare Installa app da USB.
Accesso

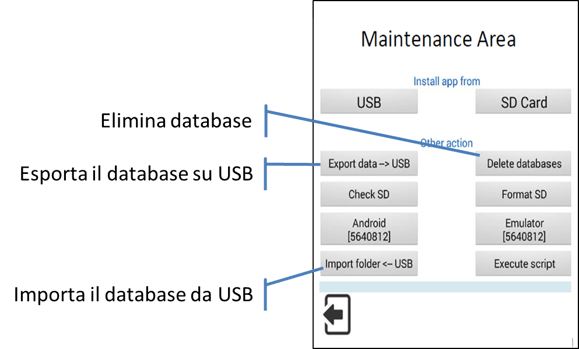

Quando si tiene premuto Caricamento durante la sequenza di avvio, si entra nella finestra di manutenzione g) che consente di accedere ai dati (non per i clienti) con la password «stools»

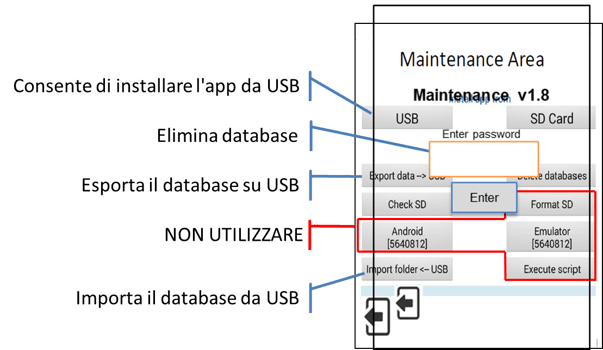

Installa l'applicazione da USB
Esporta database su USB
Elimina database
Importazione database da USB
Il database dell'applicazione contiene tutte le informazioni per il corretto funzionamento dell'unità.
Database delle applicazioni
È possible:
- Esporta i dati sulla chiavetta USB
- Importazione di dati dalla chiavetta USB
- Eliminare il database (verrà generato un nuovo DB)
Scheda I/O ORACLE
Il relè o scheda I/O controlla il funzionamento dell'unità in base alle indicazioni fornite dal display che funge da interfaccia utente.

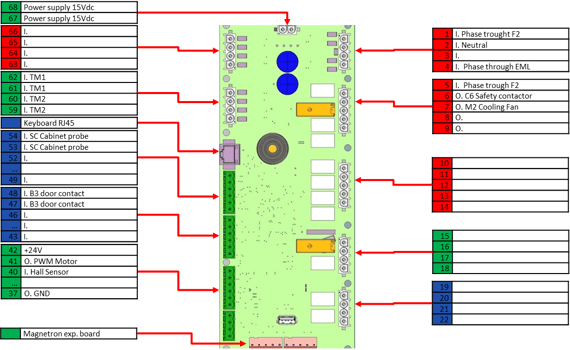

ingressi analogici evidenziati in verde, ingressi digitali (aperti/chiusi) evidenziati in blu; Ingressi e uscite con tensione di linea evidenziata in rosso
63-66 Ingresso non utilizzato
61-62 TM1
60-59 TM2
53-54 SC sonda per armadio
52-49 Ingresso non utilizzato
48-47 B3 Microinterruttore per porta
46-43 Ingresso non utilizzato
42 +24V
41 O. Motore PWM
40 I. Sensore Hall
37 O. GND
67-68 Alimentazione 15Vdc
Tastiera RJ45
Scheda di espansione Magnetron
1 Fase passante F2
2 Neutro
4 Fasi attraverso EML
5 Fasi passanti F2
6 O. C6 Contattore di sicurezza
7 O. M2 Ventola di raffreddamento
SOFTWARE/FIRMWARE
Il funzionamento della scheda relè si basa su software proprietario generalmente identificato come Firmware (FW).
Il FW controlla e regola il funzionamento del dispositivo in base ai parametri di funzionamento, agli input provenienti dai sensori e alle impostazioni fornite dall'utente sul display.
Per ovvi motivi il FW deve essere allineato con il SW della scheda video.
Per supportare al meglio e garantire un'elevata affidabilità sul campo, il software contenuto nel PCB del display contiene una copia del firmware e nel caso in cui la scheda video non sia allineata e non riesca a comunicare con la scheda relè il sistema avvisa e tenta di installare la versione FW per allineare le due schede
Scheda di potenza Magnetron
La scheda di potenza, comune a tutti i modelli, controlla le potenze erogate dal riscaldamento dell'armadio e dai magnetron. È collegato alla scheda di controllo con un collegamento parallelo 1:1.
M1 O. Magnetron 1
F I. Magnetron di fase
N I. Magnetron neutri
M2 O. Mafnetron 2
F I. Magnetron di fase
N I. Magnetron neutri
IB O. Elemento riscaldante dell'armadio
Magnetron exp. board
