Komponenten
Die Beheizung des Garraums erfolgt durch Elemente, die die Ventilatorumgebung umgeben. Der Ventilator kühlt diese durch seine Rotation und verteilt gleichzeitig die Wärme im Garraum. Je nach Modell können diese in zwei Gruppen unterteilt werden: äußere (größerer Durchmesser) und innere Elemente.
Das elektrische Heizsystem basiert auf:
- Elektrischen Heizelementen für den Garraum und den Boiler, die Wärme erzeugen
- SSR-Relais (Solid-State-Relais), die die Versorgung der Heizelemente steuern.
- SSR Plug-in, der das SSR steuert
Achtung: Um Schäden an den Heizelementen zu vermeiden, wird die Heizung nur bei hoher Geschwindigkeit (zwischen den Stufen 4 und 6) zu 100% der Leistung aktiviert; bei niedriger Geschwindigkeit (zwischen Stufen 1 und 3) wird sie nur zu 50% der Leistung aktiviert.
Die Beheizung des Boilers erfolgt durch Widerstände, die in Gruppen von 3 oder 6 Elementen angeordnet sind und immer in Wasser getaucht sein müssen. Daher ist ein Wasserstandkontrollsystem vorhanden.
Achtung: Jede Gruppe von Boilerheizelementen hat einen Platz für das Sicherheitsthermostat, das immer im oberen Element nach oben gerichtet positioniert werden muss.
Achtung: Da die dritte Phase nicht unterbrochen wird, sind die Elemente immer unter Spannung, wenn C6 aktiviert ist. Berühren Sie keine spannungsführenden Teile und Verbindungen.
Überprüfung der Elemente
Zur Überprüfung der Elemente werden ein Digitalmultimeter und ein Isolationsprüfer benötigt. Jedes Element hat einen spezifischen Ohm-Wert, der auf der Leistung und der Versorgungsspannung basiert. Es wird empfohlen, die Überprüfungen nach der elektrischen Isolierung der Anschlüsse vom System mit dem Multimeter im Ohm-Modus durchzuführen.
Überprüfung der Elemente
- Wenn der Wert etwa 0 Ohm beträgt, ist das Element kurzgeschlossen (auch den Widerstand zwischen den Anschlüssen und der Erde überprüfen, der unendlich sein sollte)
- Wenn der Wert unendlich ist, ist das Element offen
- Wenn das Element wenige Ohm misst, je nach Leistung und Spannung (R = V² / W), ist es funktionsfähig
HALBLEITER-RELAIS SSR
Jeder SSR hat zwei Kanäle; Kanal A mit den Eingängen A1+ A2-, der bei niedriger Gleichspannung den Leistungskontakt L1 T1 steuert, und Kanal B, der mit B1+ B2- den Leistungskontakt L2 T2 steuert.
Das Solid-State-Relais, kurz SSR, ist ein Bauteil, das auf Halbleitertechnologie basiert und die klassischen Kontaktoren ersetzt, indem es die Versorgung der Heizelemente ohne mechanische Kontakte steuert.
Jeder SSR wird verwendet, um ein einzelnes Heizsystem (3 Elemente in Delta- oder Sternschaltung) zu steuern.
Achtung: Da die dritte Phase nicht unterbrochen wird, sind die Elemente immer unter Spannung, wenn C6 aktiviert ist. Berühren Sie keine spannungsführenden Teile und Verbindungen.
Da SSR auf Halbleitertechnologie basieren, erzeugen sie während der Schaltung Wärme, und es ist äußerst wichtig, sie auf der richtigen Temperatur zu halten, um Zuverlässigkeit zu gewährleisten. Zur Sicherstellung der Zuverlässigkeit werden SSR auf einem Kühlkörper montiert, der sich direkt über dem Luftfilter befindet.
TESTEN VON HALBLEITERRELAIS
Zum Testen der SSR empfiehlt es sich, eine Stromzange oder ein Digitalmultimeter mit geeigneter Spannung und Isolationskategorie zu verwenden.
Solid-State-Relais können auf zwei Arten ausfallen:
- Durch geschlossenem Kontakt/Kanal, wodurch die Heizelemente kontinuierlich mit Strom versorgt werden, bis das Sicherheitsthermostat eingreift
- Durch offenen Kontakt/Kanal, wodurch das Heizen unterbrochen wird

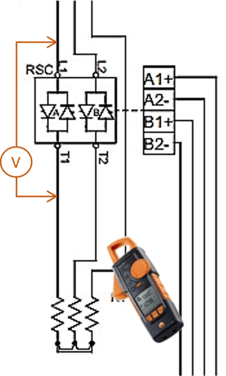

Überprüfung im Stromkreis
Diese Art der Überprüfung ist am schnellsten und sichersten, da das Risiko, spannungsführende Teile zu berühren, minimal ist.
- Bei standby-Betrieb den Strom auf der Linie messen, die vom SSR nicht unterbrochen wird; der Strom sollte 0A betragen
- Die Heizung aktivieren, indem die maximale Leistung eingestellt wird; der gemessene Strom sollte dem maximalen Strom entsprechen, der im Installationshandbuch angegeben ist
Überprüfung der Spannung
Diese Art der Überprüfung sollte mit dem Multimeter auf VAC eingestellt erfolgen. Überprüfen Sie die Spannung an den Anschlüssen jedes Kanals und achten Sie darauf, keine spannungsführenden Teile zu berühren.
- Überprüfen Sie die Spannung an den Anschlüssen L1 – T1 und L2 – T2.
- Die Spannung, die bei standby-Betrieb gemessen wird, muss die Netzspannung sein, z.B. (400VAC)
- Die Spannung, die bei Betriebseinheit und maximaler Heizung gemessen wird, muss etwa 1,2VAC > 1,5VAC betragen
Austausch
Solid-State-Relais werden bereits montiert auf einem Kühlkörper geliefert, um eine korrekte Montage zu gewährleisten. Entfernen Sie niemals die SSR vom Kühlkörper, um eine ordnungsgemäße Funktion nicht zu gefährden. Falls sie vom Kühlkörper entfernt wurden, ist es erforderlich, eine leitfähige Paste zu verwenden und die Schrauben mit einem kontrollierten Drehmoment von 2,5 Nm festzuziehen.
Plug-In SSR
Die SSR werden von der Plug-in SSR gesteuert, die wiederum von der I/O-Karte gesteuert wird, mit einem Gleichstromsignal (12Vdc).
Der Stecker J1 steuert die Beheizung des Garraums, indem er die SSR der Garraumheizungen verwaltet
Das Plug-in verwaltet die SSRs nach einer in Teile unterteilten 1-Sekunden-Zykluszeit. Jeder SSR wird von 0% (keine Aktivierung) bis 100% (maximale Leistung) verwaltet.
Es ist daher möglich, gleichzeitig sowohl die Kammer als auch den Kessel zu steuern, indem die Kammer auf 60 % und der Kessel auf 40 % aufgeheizt wird, ohne die maximale Leistung zu überschreiten und ohne eines der beiden Systeme zu unterbrechen.
