Kältekreislauf

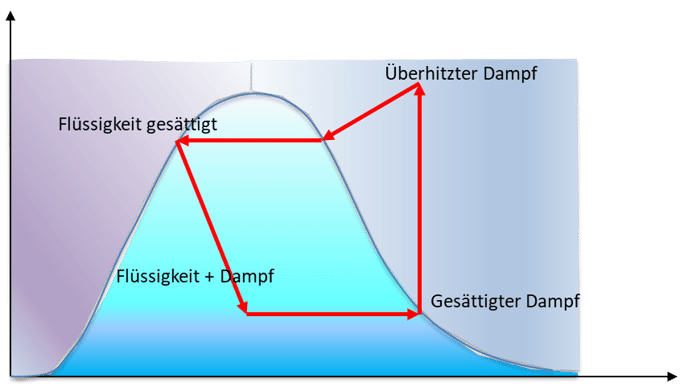

Der Kältekreislauf besteht aus folgenden Phasen
Verdichtung von Gas zur Erzeugung von Wärme
Kühlung von überhitzten Dämpfen im Kondensator
Dampf -> Flüssigkeitsumwandlung im Kondensator
Ausdehnung der Flüssigkeit im Expansionsventil
Vollständige Verdampfung der Flüssigkeit im Verdampfer mit daraus resultierender Wärmeaufnahme

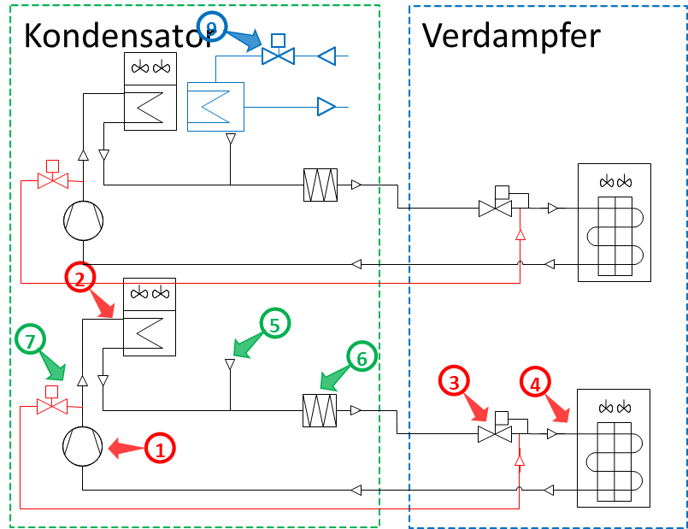

Funktionsschema R290
Bestandteile der eigentlichen Produktlinie sind
1) Verdichter
2) Kondensator
3) Expansionsventil
4) Verdampfer
5) Druckanschluss
6) Trockenfilter
7) Heißgasventil
8) Die Modelle 121 und 161 verfügen über einen Doppelkreis
Der Kondensator kann wassergekühlt sein
9) Pressostatisches Ventil
Funktionsschema Zoom Standard R452A
Bei Geräten, die sich für das Kältemittel R452A entschieden haben, haben Sie auch
1) Verdichter
2) Kondensator
3) Expansionsventil
4) Verdampfer
5) Flüssigkeitsbehälter
6) Wärmeübertrager (nur bei Boosted)
7) Hochdruckschalter
8) Trockenfilter
9) Flüssigkeitsventil
10) Niederdruckschalter
11) Heißgasventil
12) Kondensationsverdampfer
Funktionsschema ZOOM Boosted R452A
Bei Geräten, die sich für das Kältemittel R452A entschieden haben, haben Sie auch
1) Verdichter
2) Kondensator
3) Expansionsventil
4) Verdampfer
5) Flüssigkeitsbehälter
6) Wärmeübertrager (nur bei Boosted)
7) Druckanschluss
8) Hochdruckschalter
9) Trockenfilter
10) Flüssigkeitsventil
11) Niederdruckschalter
12) Heißgasventil
13) Kondensationsverdampfer
