Ciclo frigorifero
Il ciclo frigorifero si compone delle seguenti fasi
Compressione del gas che genera calore
Raffreddamento dei vapori surriscaldati nel condensatore
Conversione vapore-> liquido nel condensatore
Espansione del liquido nella valvola di espansione
Evaporazione completa del liquido nell'evaporatore con conseguente assorbimento di calore

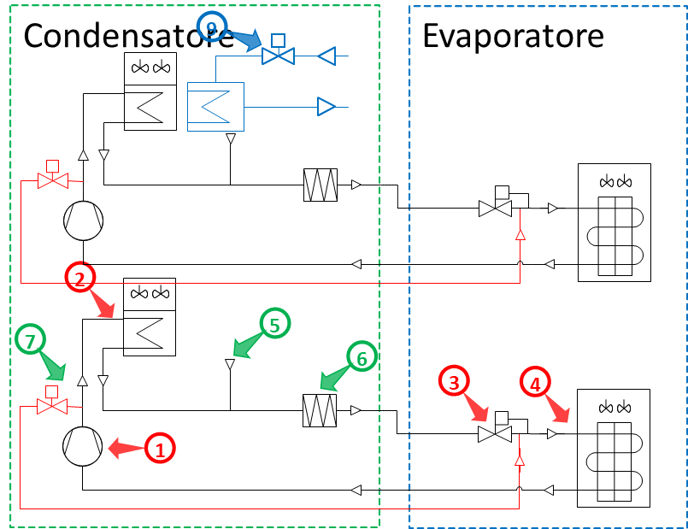

Schema funzionale R290
I componenti della linea di prodotti vera e propria sono
1) Compressore
2) Condensatore
3) Valvola di espansione
4) Evaporatore
5) Rubinetto a pressione
6) Filtro Draier
7) Valvola del gas caldo
8) I modelli 121 e 161 hanno un doppio circuito
Il condensatore può essere raffreddato ad acqua
9) Valvola pressostatica
Schema funzionale Zoom Standard R452A
Sulle unità predisposte per il refrigerante R452A si ha anche
1) Compressore
2) Condensatore
3) Valvola di espansione
4) Evaporatore
5) Ricevitore di liquido
6) Scambiatore di calore (disponibile solo nei modelli potenziati)
7) Rubinetto a pressione
8) Pressostato di alta pressione
9) Filtro Draier
10) Valvola del liquido
11) Pressostato di bassa pressione
12) Valvola del gas caldo
13) Evaporatore di condensazione
Schema funzionale ZOOM Boosted R452A
Sulle unità predisposte per il refrigerante R452A si ha anche
1) Compressore
2) Condensatore
3) Valvola di espansione
4) Evaporatore
5) Ricevitore di liquido
6) Scambiatore di calore (solo boosted)
7) Rubinetto a pressione
8) Pressostato di alta pressione
9) Filtro Draier
10) Valvola del liquido
11) Pressostato di bassa pressione
12) Valvola del gas caldo
13) Evaporatore di condensazione
