Sapiens - Chauffage gaz
Composants

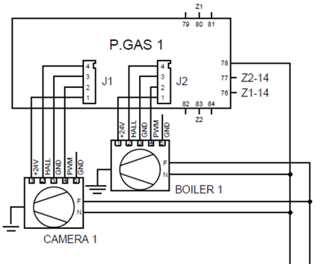

Plug-In Gas
La carte enfichable gaz, branchée sur la carte des relais, agit comme une interface avec le ventilateur et le panneau d'allumage et peut gérer un brûleur de cellule et un brûleur de chaudière. Dans les unités sur pied, un deuxième plug-in est requis.
Le système gaz est composé de:
Panneau d'allumage
Le boitier d'allumage LA63060170, commun à tous les brûleurs et modèles, contrôle le groupe brûleur et ramène au branchement gaz le fonctionnement du brûleur.
Le panneau est fixé à la vanne par une vis qui maintient également en place le couvercle qui protège les connexions électriques.
Attention : Pour assurer la reconnaissance de flamme, il est nécessaire que la tension entre N et terre soit de 0 V et en tout cas qu'elle soit inférieure à celle détectée entre Phase et Terre.
Vanne Gaz
La vanne gaz, commune à tous les brûleurs et modèles, est une vanne pré-calibrée à décalage 0, les réglages ne sont donc pas autorisés.
Il est important d'utiliser uniquement des pièces de rechange originales et authentiques.
La vanne est reliée en entrée à la rampe de gaz et en sortie au groupe soufflante/venturi par un tuyau flexible qui abrite à son extrémité la buse de gaz.
|
 |
Vanne Gaz
Sur la vanne se trouve une vis A) qui permet de détecter la pression d'entrée. Mesurez toujours la pression d'entrée dans des conditions statiques et dynamiques.
Sur la vanne se trouve une vis A) qui permet de détecter la pression d'entrée. Mesurez toujours la pression d'entrée dans des conditions statiques et dynamiques.
|
 |
Ugello Gas
|
La buse permet d'introduire une quantité exacte de gaz, nécessaire pour développer la puissance requise au brûleur, et permet une conversion de gaz simple et sans erreur, sans aucun réglage mécanique.
Il est indispensable d'installer le gicleur adapté au modèle, au brûleur et au type de gaz, voir tableau ; les buses sont marquées avec les 5 derniers chiffres du code.
Dans les modèles 061 il y a aussi un diaphragme à la sortie du ventilateur
|
 |
Mixer - venturi
|
Le mélangeur - venturi est fixé au ventilateur et est relié à la vanne gaz via un tuyau qui, à son extrémité, porte la buse calibrée, arrêtée par un clip.
Il y a 3 mélangeurs facilement identifiables par couleur.
Attention : au cas où vous auriez besoin de remplacer le mélangeur, notez la position de montage de celui d'origine.
|
 |
Moteur bruleur
|
Le ventilateur aspire l'air à travers le mélangeur et, à travers la buse de la vanne, le gaz. Il comprime le mélange dans la tête du brûleur.
Il y a 2 ventilateurs diffèrent dans le ventilateur interne :
Attention :
Il est indispensable, en cas de remplacement, de vérifier que les connexions soient bien serrées et que le mitigeur a été installé dans la même position que celui d'origine car les espaces et dimensions des composants ne permettent pas des assemblages différents :
|
 |
Tête de bruleur
Le mélange est poussé par le ventilateur dans la tête du brûleur. Il s'agit d'un tube avec une perforation dense recouverte d'un treillis métallique dense qui permet de répartir le mélange et d'avoir une flamme diffuse et uniforme.
L'intégrité du filet et de la surface du brûleur est fondamentale pour le bon fonctionnement du brûleur.
|
 |
Transformateur d’allumage
|
Le transformateur d'allumage LA65180260, commun à tous les brûleurs de tous les modèles, assure un meilleur allumage et convertit le signal d'allumage 230V du panneau d'allumage en un signal 20K.
Le transformateur a une double sortie, la tension d'allumage est entre les deux sorties et non vers la masse, de sorte que l'étincelle vient toujours entre les deux électrodes et non vers la masse. De plus, étant donné la haute tension, l'étincelle est garantie même si les électrodes divergent.
A)Entrée 230V
B)Sortie haute tension
|
 |
Electrodes
|
Le bruleur à besoins :
Deux électrodes d'allumage, parmi lesquelles est libérée l'étincelle qui déclenche la flamme.
Ces électrodes sont couplées mécaniquement et sont fournies déjà pliées pour garantir un remplacement rapide. Elles sont facilement reconnaissables car elles portent des câbles haute tension.
Une électrode supplémentaire
détecte le courant de flamme, un courant qui est généré grâce à l’état de ionisation des gaz dans la flamme.
|
 |

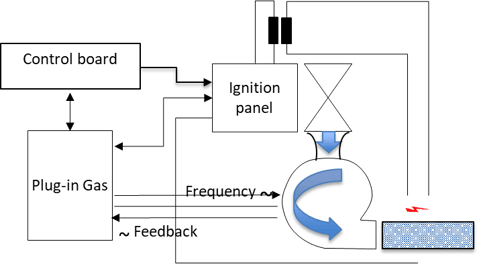

GAS HEATING SYSTEM
Le système de chauffage au gaz est basé sur des brûleurs soufflés à prémélange
Lorsque la carte relais reçoit le signal de démarrage du chauffage, elle envoie un signal au branchement de gaz.
Système de chauffe gaz
Le bouchon de gaz envoie un signal au ventilateur pour commencer à tourner
Le ventilateur, toujours alimenté, commence à tourner selon la fréquence de contrôle.
Lorsque le ventilateur tourne, il renvoie un signal à la platine gaz
Après un certain temps, le système commence à surveiller la fréquence de retour.
La carte des relais continue de surveiller la correspondance entre la consigne demandée et la rotation réelle.
Le boitier d'allumage est activé et alimente le transformateur d'allumage, qui génère une étincelle entre les électrodes d'allumage. En même temps, la vanne gaz est activée.
La vanne gaz libère dans le conduit venturi une quantité de gaz déterminée par la buse installée sur celui-ci. La dépression dans le Venturi est générée par la rotation du ventilateur.
Le gaz mélangé à l'air est poussé dans le conduit menant à la tête du brûleur et ici, il est enflammé par l'étincelle d'allumage entre les 2 électrodes d'allumage.
Si le mélange s'enflamme et que la flamme ne quitte pas la surface, l'électrode de détection permet au boitier d'allumage de détecter un courant d'ionisation.
Le boitier enverra un signal au plug-in et le système ira à la vitesse nécessaire (entre min et max).
Si la flamme n'est pas détectée dans un certain temps, le système arrêtera la séquence, soufflera tout l'air de l'échangeur thermique et redémarrera automatiquement la séquence.
Cela se produira au maximum 3 fois. A la troisième tentative, le boitier d'allumage enverra une alarme au tableau de commande (A21, 23, 25, 27).
Un appui sur l'écran pour réinitialiser l'alarme relancera la séquence d'allumage.
Lorsque la demande de chauffage s'arrête, le système éteint le boitier d'allumage, qui ferme la vanne, et le ventilateur s'arrête

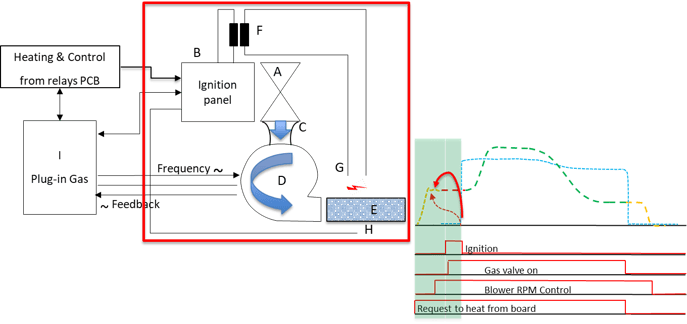

Gestion du système gaz NABOO
Demande de chauffe
L'allumage démarre par une demande de la carte principale au branchement gaz.
La demande précise la puissance demandée via le système PID

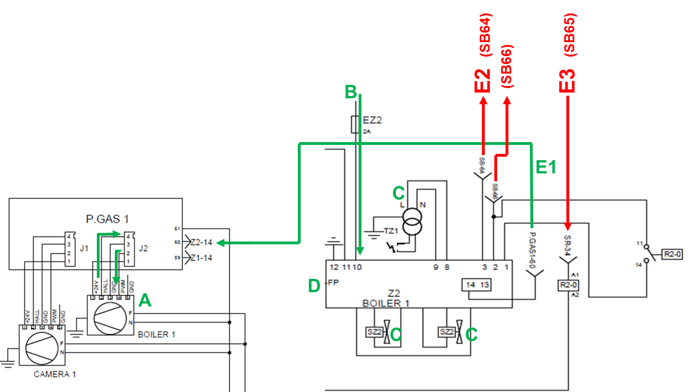

GAS SYSTEM MANAGEMENT NABOO
A)
Démarrage moteur bruleur
Comme première action, le plug-in active le ventilateur via un signal en Hz. La fréquence définit la vitesse RPM.
Celui-ci génère un signal pour informer le plug-in de sa vitesse réelle.
Si la vitesse n'est pas atteinte dans un certain temps, l’erreur A20 sera généré(A20, 22, 24, 26)
|
 |
B)
Séquence de démarrage
Lorsque le ventilateur atteint la bonne vitesse, la carte principale activera le boitier d'allumage avec un signal 230 V via le fusible EZ1 pour protéger le panneau.
|
C)
Allumage
La séquence continue en activant le transformateur HT pour générer l'étincelle sur les électrodes et en alimentant les bobines de la vanne gaz.
Le gaz circulera dans le brûleur en fonction de la buse et de la dépression générée par le flux d'air dans le venturi.
|
D)
Detection de flamme
Si l'allumage réussit, un courant sera détecté à travers l'électrode de ionisation.
|
E1)
Flamme détectée
Si une flamme est détectée, le panneau d'allumage envoie un signal de la broche 14 au plug-in 76 et le ventilateur passera au régime défini par le PID.
|
E2)
Pas de flamme détectée
Si la flamme n'est pas détectée 3 fois, le système envoie un signal d'alarme au plug-in pour informer de l'échec de l'allumage.
Signal de la broche 3 du panneau d'allumage au plug-in 79 et l'unité affichera A21 (A21/23/25/27)
|
E3)
Redémarrage allumage
Si le client sélectionne le bouton sur l'écran pour redémarrer, le plug-in enverra un signal de redémarrage à 81 au panneau 1 fermant le circuit 80-81 pour créer un court-circuit sur le panneau d'allumage 1-2.
|
Gestion du système gaz SAPIENS
Sur les appareils Sapiens, le système de gaz est légèrement différent.
Le plugin gaz contrôle uniquement la vitesse du ventilateur et reçoit le signal de détection de flamme.
La carte relais et la carte d'extension chaudière gèrent les signaux flamme manquant/redémarrage
|
