Pannello frontale
Per aprire il pannello frontale è necessaria una chiave esagonale da 6 mm; togliere il tappo ed inserire la chiave nella vite del meccanismo ed, esercitando pressione, iniziare a svitare, in senso antiorario, fino allo sblocco del pannello
La vite non deve essere completamente svitata, deve rimanere in posizione e non uscire
Svitando, premere la vite verso il basso, se necessario battere l'utensile
Nel pannello operatore sono alloggiate le schede, i fusibili e le sicurezze termiche dell'apparecchio
Una volta sganciato il pannello, farlo ruotare verso destra, sulle cerniere di sostegno.
Per chiudere il pannello procedere a ritroso.
Attenzione: rimontare sempre il tappo del pannello per evitare che acqua o altro possano infiltrarsi nel pannello danneggiando le schede elettroniche
Svitando, premere la vite verso il basso, se necessario battere l'utensile
Nel pannello operatore sono alloggiate le schede, i fusibili e le sicurezze termiche dell'apparecchio
Zoccoli laterali
L'apparecchio è dotato di due zoccoli di tamponamento, uno per lato, che prolungano i pannelli laterali fino al piano di appoggio

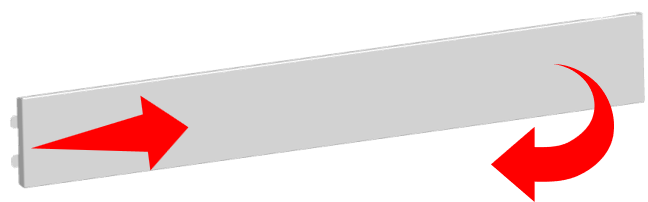

Nella parte anteriore il pannello è agganciato con due denti alla struttura anteriore, mentre nella parte posteriore è fissato al piedino tramite un magnete.
Per rimuovere il pannello sganciarlo dal lato posteriore ed estrarlo dalla struttura anteriore.
Per rimontarlo eseguire i passaggi a ritroso (il pannello destro e sinistro sono intercambiabili).
Pannello laterale

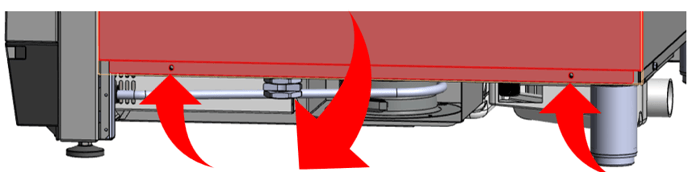

Per rimuovere il pannello laterale destro è necessaria una chiave da 8 mm; per accedere al pannello rimuovere prima lo zoccolo inferiore che copre le 2 viti di fissaggio
Allentare le due viti
quindi tirare il lato inferiore verso l'esterno, facendo scorrere il pannello verso il basso per poi estrarlo dalla sede superiore.
Nelle unità a pavimento sono presenti 2 viti aggiuntive a metà del pannello
Dietro il pannello laterale destro si trova il comparto elettrico, che ospita le componenti principali
Attenzione: il comparto elettrico contiene parti sotto tensione; scollegare l'apparecchio dalla rete elettrica prima di procedere
Accesso alle pompe

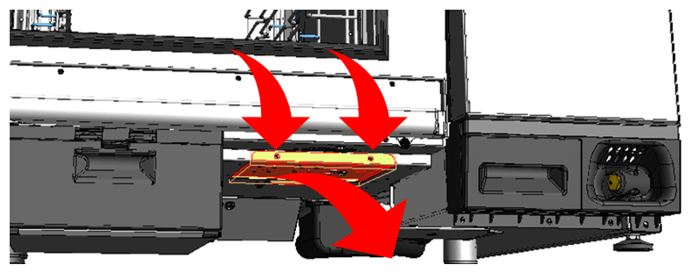

Sfilando il supporto per la tanica del detersivo si ha accesso al fondo; svitare le 2 viti che trattengono lo sportellino e farlo scendere per accedere alle pompe del lavaggio

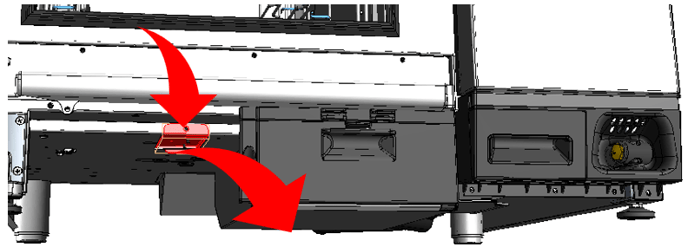

In modo analogo estraendo il supporto della tanica CalFree è possibile accedere allo sportello della pompa CalOut fissato da una sola vite

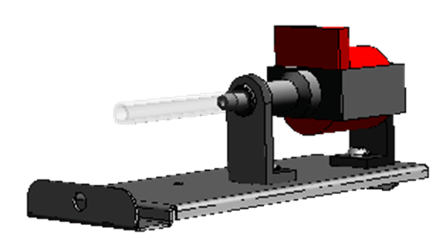

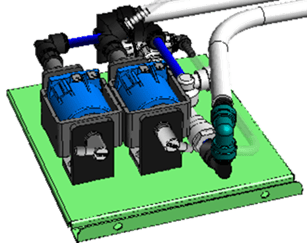

Sotto il fondo, sopra le taniche, si trovano le pompe del sistema di lavaggio e del CalOut.
Attenzione: l’impianto contiene liquidi corrosivi; far aspirare dell’acqua da un contenitore per eliminare il rischio ustioni.
