# Oracle - Pannelli

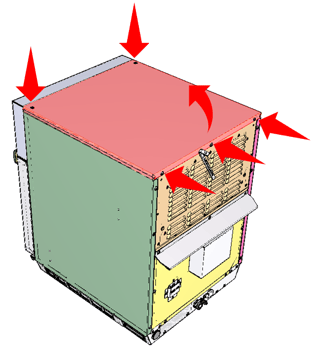

#### Pannello superiore

![](https://support.lainox.com/hs-fs/hubfs/image-png-Sep-18-2024-01-52-13-6091-PM.png?width=324&height=350&name=image-png-Sep-18-2024-01-52-13-6091-PM.png)

Per accedere ai componenti è necessario rimuovere prima il pannello superiore.
Sul retro sono presenti tre viti che possono essere utilizzate anche per fissare il contenitore sulla parte superiore
due viti sul davanti.
Una volta rimosse le viti tirare dal retro.

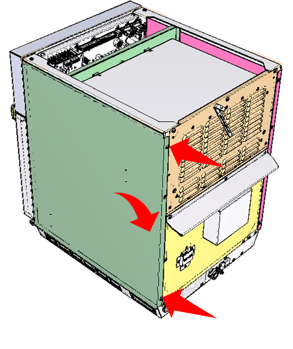

#### Pannelli laterali

![](https://support.lainox.com/hs-fs/hubfs/image-png-Sep-18-2024-01-53-04-8104-PM.png?width=293&height=350&name=image-png-Sep-18-2024-01-53-04-8104-PM.png)

Per rimuovere il pannello laterale, rimuovere le due viti sul retro.
Una volta rimosse, le viti fanno scorrere il pannello laterale posteriore.

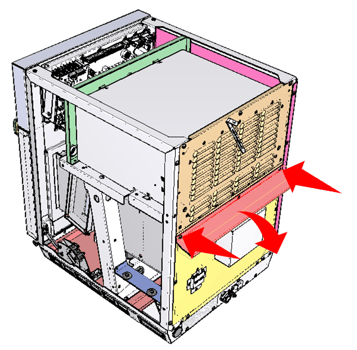

#### Patta posteriore

![](https://support.lainox.com/hs-fs/hubfs/image-png-Sep-18-2024-01-53-28-7341-PM.png?width=357&height=350&name=image-png-Sep-18-2024-01-53-28-7341-PM.png)

Per rimuovere lo sportello posteriore, rimuovere le due viti.



#### Pannello posteriore

![](https://support.lainox.com/hs-fs/hubfs/image-png-Sep-18-2024-01-53-59-3814-PM.png?width=326&height=350&name=image-png-Sep-18-2024-01-53-59-3814-PM.png)

Per rimuovere il pannello posteriore rimuovere le quattro viti
 che tirare il pannello

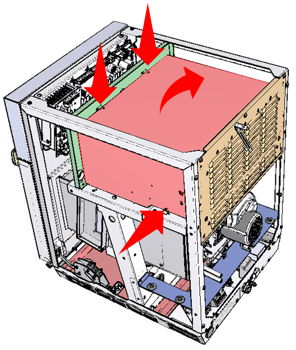

#### Schermo di protezione ad alta tensione

![](https://support.lainox.com/hs-fs/hubfs/image-png-Sep-18-2024-01-54-31-5810-PM.png?width=296&height=350&name=image-png-Sep-18-2024-01-54-31-5810-PM.png)

Per rimuovere lo sportello posteriore.
Rimuovere le due viti sulla parte superiore
i due ai lati
piuttosto che tirare su lo scudo



#### Rimuovendo



![](https://support.lainox.com/hs-fs/hubfs/image-png-Sep-18-2024-01-55-24-6926-PM.png?width=551&height=350&name=image-png-Sep-18-2024-01-55-24-6926-PM.png)

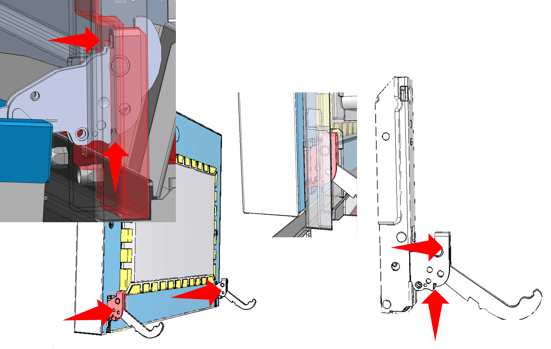

Per rimuovere la porta
Aprire la porta (90°)
Inserire due perni/rivetti sui fori della cerniera, quindi sollevare la porta e ruotando all'interno della porta estrarre le cerniere dall'alloggiamento.
Guarda nella foto come fissato sul corpo.
Punto di fissaggio della cerniera.
*Attenzione: rimuovere la porta significa regolare/controllare i microinterruttori della porta e le perdite di micorwaves*
