VAPOR - Inyección directa
Todos los aparatos están equipados con la electroválvula S1, que inyecta agua descalcificada a través de una boquilla en el centro del ventilador para producir vapor directamente en la cámara.
Control de saturación
Funcionamento
La electroválvula S1 se activa cíclicamente hasta que se alcanza la temperatura de saturación en la sonda SD. El tiempo de activación se basa en varios parámetros que tienen en cuenta el modelo, el tipo de alimentación, la temperatura de la cámara SC y el tubo de ventilación SD; la duración del ciclo es de 60 s.
La producción de vapor está controlada por la placa de E/S a través de la lectura de la sonda SD, pero la electroválvula S1 con regulador de caudal, la electroválvula S5 con sus boquillas y el sistema FastDry forman parte activa del sistema.
La sonda SD
no sólo controla la frecuencia de activación de la electroválvula S1, sino que también controla la activación de las toberas de condensación alimentando S5.S5 se activa en modo Vapor a 72°C; para modo Convección o Combinado la temperatura es de 82°C.
VAPOR - Caldera
El principio de funcionamiento es similar al de la inyección directa, pero en este caso el vapor se produce en un recipiente (caldera) dotado de sus propias resistencias; de esta forma la evaporación del agua no resta energía al sistema de calefacción de la cámara y el vapor generado es más saturado
Atención: En caso de emergencia, la caldera puede desconectarse desde el menú Servicio - Modelo de horno. En este caso debe recordar desactivar el presostato de agua o cortocircuitar la entrada en la placa porque en la unidad con caldera no hay presostato PA.
Como pieza de recambio, la caldera se suministra completa con tuercas de fijación y sondas. Los elementos calefactores deben pedirse por separado; Sólo se pueden gestionar 3 códigos para todas las calderas eléctricas
Expansión de caldera NABOO 5.0
Expansión de caldera
La expansión de caldera LA6530____ compatible con todos los Naboo se alimenta y controla a través de BUS (RJ45 - 15Vdc) y recibe alimentación para la parte de potencia (230V) a través de F3.
Mesa lateral con salidas
El sistema funciona de forma similar al de vapor directo, pero además de la caldera hay un cuadro de expansión de caldera que controla la caldera y los componentes conectados a ella. La activación de S1, para la inyección directa, se ha sustituido por la activación de las resistencias. La activación de S5 se basa en el tipo de cocción Vapor, Ecovapor o Turbovapor
Expansión de caldera NABOO
Expansión de caldera
La expansión de caldera LA65302520 compatible con los productos Naboo hasta 10/2023 se controla a través de BUS (RJ45) y recibe alimentación para la parte de potencia (230V) a través de F3.
Mesa lateral con salidas
Expansión de caldera SAPIENS
Expansión de caldera
La expansión de la caldera se alimenta a través de F3 con 230 V y se controla a través de la conexión serie.
Tabla lateral con salidas
Precalentamiento de calderas
El precalentamiento funciona con una potencia del 50% hasta que se alcanzan los 85°C en la sonda SB; si se selecciona la cocción Vapor/Combinada, se utiliza una potencia del 100%.
Precalentamiento de calderas
Mientras se precalienta la caldera, cualquier cocción manual/programa/receta que utilice una fase combinada o vapor se detiene hasta que finalice el precalentamiento.
Si el aparato se deja en stand-by durante más de 60 min. o si se deja la puerta abierta, la función se inhibe hasta que se inicie un nuevo proceso de cocción o se cierre la puerta.
Vaciado automático
La función se activa si
a)La fecha ha cambiado (es un nuevo día)
b) El aparato está encendido
c) La temperatura en SB es inferior a 55°C
Vaciado automático de la caldera
La evaporación y la reposición simultánea de agua provocan un aumento de la dureza del agua, por lo que es imprescindible vaciar la caldera al menos una vez al día. El funcionamiento es automático a través de la bomba PsB
Vaciado automático de la caldera
Los pasos son los siguientes
1. La caldera se llena hasta L3
2. La bomba PSB se activa y L3 no detecta agua, luego L2 y finalmente L1
3. La electroválvula S2 se activa junto con la bomba PsB
4. Sólo se activa la bomba PSB para completar el vaciado
5. Una vez completado el vaciado, se activa S2 y en secuencia las sondas L1, L2 y L3 detectan agua.
CALOUT

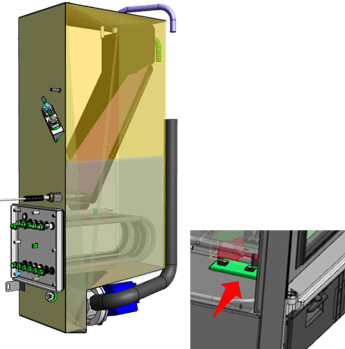

El sistema Calout se basa en una bomba PB que aspira el producto Calfree del bidón y lo introduce en la caldera. La bomba PB está situada entre la cámara y el fondo y es accesible a través de un panel que baja.
El Calout está gestionado por la placa de E/S y la expansión de la caldera que controla las entradas y salidas a la bomba y la caldera
El Calout es una función que se encuentra en todos los aparatos equipados con caldera. El objetivo de esta función es eliminar la fina capa de cal que se forma en la caldera debido a la ebullición antes de que se vuelva demasiado gruesa y ya no pueda eliminarse salvo con productos especialmente agresivos.
El sistema Calout se basa en el tiempo real de calentamiento de la resistencia de la caldera y avisa al operador de que ha llegado el momento de iniciar el proceso tras 4 horas de calentamiento (no de vaporización).
El cliente puede ignorar la solicitud, pero después de una hora más de calentamiento, se muestra una advertencia amarilla solicitando 'Calout'.
Será posible ignorar de nuevo y continuar durante otras 3 horas (de calentamiento) pero al final aparecerá una advertencia roja con la petición «Calout NOW».
Dependiendo de los ajustes (bloqueo de caldera activado/desactivado) será posible continuar, pero aparecerá una ventana con un aviso de que se requerirá la intervención de un técnico (la caldera se desactivará y deberá realizarse una descalcificación para reactivarla).
Atención: cuando se sobrepasa la luz amarilla (5 horas de calentamiento), el tiempo necesario para realizar el calado y la cantidad de producto utilizado se duplican.
Además, cuando se superan las 5 horas de calentamiento, el sistema ignora automáticamente la sonda L1 porque probablemente está cubierta de cal. L1 se reactivará automáticamente después del paso 9 del programa Calout.
Atención: la función Calout del menú caldera del nivel Servicio permite realizar un ciclo Calout, pero no reactivar Calout si está desactivado.
Para reactivar Calout es necesario iniciar el programa Descalcificación disponible en el mismo menú, pero que utiliza un producto químico diferente.
El proceso de Calibrado consta de los siguientes pasos:
1. La caldera se llena hasta L3
2. La caldera se enjuaga y se vacía
3. La bomba Pb se activa para bombear CalFree a la caldera
4. Se añade agua a través de S2 hasta el nivel de L3
5. La caldera se calienta para iniciar la reacción química
6. Pausa para dejar actuar el CalFree
7. Fase de vapor
8. La caldera se vacía y se enjuaga
9. Se rellena la caldera; si el tiempo acumulado supera las 5 horas vuelvo a la fase 3
10. Fase de vapor 110°C
11. La caldera se vacía y se enjuaga
Al final del programa Calout (también en combinación con un lavado) se reinicia el tiempo de calentamiento.
CAUDALÍMETRO

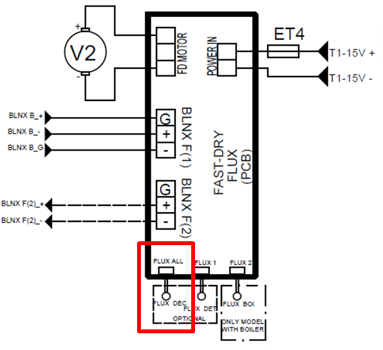

En las unidades con caldera y con la opción CDS, se instala un caudalímetro, controlado por la expansión auxiliar a través de la entrada Flux All, que detecta el caudal de producto y avisa en caso de falta de productos químicos.
Atención: el aviso sólo se produce al final del ciclo o si el ciclo anterior no ha tenido éxito y nadie ha puesto a cero el contador del depósito.
El caudalímetro está situado junto a la bomba PB.
Descalcificación
En caso de una solicitud explícita del dispositivo, desactivación de la función Calout desactivada debido al incumplimiento de los requisitos del sistema, o en caso de formación excesiva de cal en la caldera, solo es posible, solo para técnicos calificados, acceder a la función de descalcificación de la caldera
Prerrequisitos
Para utilizar el programa de descalcificación guiado, necesita
- Combiboiler DS010
- Bomba química ù
- Equipo de protección personal (guantes, gafas)
- Limpie la cámara de cocción y enfríe el aparato.
Acceder a la función
Para acceder al programa de descalcificación
- Ir al nivel de servicio
- Seleccione el menú de la caldera
- Seleccione el programa de descalcificación de la caldera
Procedimiento de descalcificación
- El procedimiento totalmente guiado comienza con una fase de enfriamiento y descarga de la caldera.
- Cuando se le indique el mensaje, introduzca lentamente la cantidad indicada de Combiboiler a través de la entrada de vapor en el gabinete usando una bomba química.
- Confirme que el programa continuará.
- Las fases se sucederán durante unos 70 minutos hasta el final del proceso, que finalizará con el vaciado de la caldera.
Recomendaciones
- El procedimiento debe ser realizado por un técnico calificado.
- Utilice únicamente la Combiboiler DS010.
- Utilice una bomba adecuada para productos químicos
- El producto debe verterse con precaución; Cualquier fuga podría dañar la cámara de cocción.
- Supervise el procedimiento, no delegue la tarea al cliente final.
- No interrumpa el procedimiento ya que el producto puede dañar la caldera o contaminar los alimentos.
- En caso de emergencia, el procedimiento puede interrumpirse con una contraseña; La caldera debe vaciarse y enjuagarse manualmente.
- Al final, se recomienda realizar al menos una inspección visual de los sensores de nivel.
- Enjuague bien la cámara para eliminar cualquier residuo químico.
